平行軸ギヤードモータは、平行に配置された軸を持つギヤとモーターが組み合わさったモーターです。以下に、平行軸ギヤードモータの構造上の特徴をいくつか挙げます。
1. 平行軸配置: 平行軸ギヤードモータは、モーターの軸とギヤの軸が平行に配置されています。これにより、出力軸と入力軸が同じ方向にあり、直接的な動力伝達が可能になります。
2. ギヤの構造: 平行軸ギヤードモータでは、一般的に複数のギヤが使用されます。主なギヤには、入力ギヤ（プライマリギヤ）と出力ギヤ（セカンダリギヤ）があります。これらのギヤは、歯車や歯車列によって構成され、歯車の形状や歯数によって速度やトルクの変換が行われます。
3. モーターの配置: 平行軸ギヤードモータでは、一般的にモーターがギヤヘッド内に組み込まれています。モーターは、ギヤの回転力を提供し、ギヤの動力伝達を可能にします。モーターは一般的にブラシ付き直流モーターやブラシレスモーターが使用されます。
4. コンパクトなサイズ: 平行軸ギヤードモータは、軸が平行に配置されているため、コンパクトなサイズで設計することができます。これにより、限られたスペースや機械装置に組み込む際に便利です。
「写真の由来：Nema 34 ステッピングモーターバイポーラ L=97mmと後軸&ギヤ比 13:1平行軸ギアボックス」
「写真の由来：Nema 34 ステッピングモーターバイポーラ L=97mmと後軸&ギヤ比 13:1平行軸ギアボックス」
5. 高い効率: 平行軸ギヤードモータは、歯車の設計やトルク伝達機構の最適化により、高い効率を実現します。これにより、入力エネルギーの損失を最小限に抑え、効率的な動力伝達が可能となります。
平行軸ギヤードモータは、産業機械、自動車、ロボットなどのさまざまな応用で使用されます。その構造上の特徴により、効率的かつコンパクトな動力伝達が実現できるため、幅広い用途で活用されています。
スイッチング電源は、効率的な電力変換を行うために設計された電源です。以下にスイッチング電源の基本的な動作原理を解説します。
スイッチング電源は、主に以下の要素で構成されています。
1. 入力フィルタ: 入力フィルタは、電源に供給される交流（AC）電圧を平滑化し、ノイズや干渉を除去します。一般的にはコンデンサやインダクタなどの素子が使用されます。
2. 整流回路: 入力フィルタを通過した電圧は、整流回路で直流（DC）に変換されます。整流回路は、ダイオードや整流ブリッジなどの素子を使用してAC波形を半波整流または全波整流します。

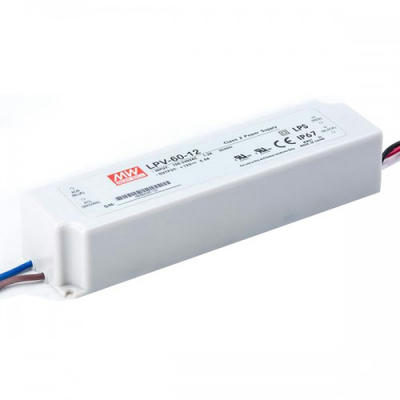

「写真の由来：LPV-60-12 MEAN WELL 60W 5A 12V スイッチング電源/ CNC 電源」
「写真の由来：LPV-60-12 MEAN WELL 60W 5A 12V スイッチング電源/ CNC 電源」
3. パワー変換回路: 直流電圧は、パワー変換回路で必要な電圧レベルに変換されます。この回路には、スイッチング素子（通常はトランジスタ）と制御回路が含まれます。
- スイッチング素子: スイッチング素子は、高速でオンとオフを切り替えることができる能力を持ちます。一般的には、パワーモスフェットやバイポーラトランジスタが使用されます。スイッチング素子のオンとオフの間隔は、出力電圧や電力要求に応じて制御されます。
- 制御回路: 制御回路は、スイッチング素子を正確なタイミングで制御し、出力電圧や電力の安定化を行います。制御回路はフィードバック制御を使用し、出力電圧を測定して比較し、適切な制御信号を生成します。

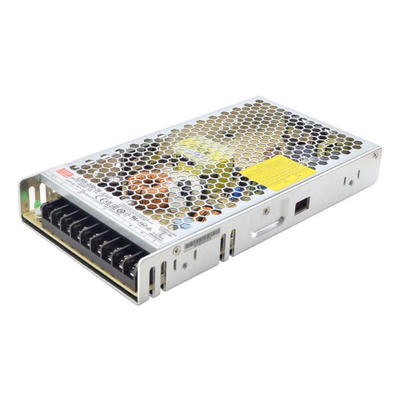

「写真の由来：LRS-200-36 MEANWELL 200W 36VDC 5.9A 115/230VAC 密閉型スイッチング電源/ CNC 電源」
「写真の由来：LRS-200-36 MEANWELL 200W 36VDC 5.9A 115/230VAC 密閉型スイッチング電源/ CNC 電源」
4. 出力フィルタ: パワー変換回路の出力は、出力フィルタを通過して平滑化され、ノイズやリップルを除去されます。出力フィルタには、コンデンサやインダクタなどの素子が使用されます。
スイッチング電源の基本的な動作原理は、入力電圧を整流して直流に変換し、パワー変換回路で制御されたスイッチング素子を使用して電圧を変換するという流れです。この方式により、効率的な電力変換が実現され、小型・軽量な電源が作られることが可能となります。
なお、スイッチング電源の設計や動作原理は複雑であり、より詳細な理解や具体的な回路の解説には専門的な知識が必要です。
リニアステッピングモータ（Linear Stepper Motor）は、回転運動ではなく直線運動を実現するステッピングモータの一種です。リニアステッピングモータは、ステップ動作によって導かれる磁気原理を利用して、直線的な運動を実現します。
リニアステッピングモータは、一般的にはコイルが直線的に配置されたステータ（Stator）と、可動部であるロータ（Rotor）から構成されています。ステータには通常、2つ以上のコイルがあり、コイルには磁気効果を生じるための電流が流されます。ロータには永久磁石が配置されており、ステータの磁場と相互作用することで直線運動が生じます。
リニアステッピングモータの作用は以下の手順で行われます。
コイルへの電流供給: リニアステッピングモータのステータにあるコイルに、ステッピングモータドライバから制御信号を介して電流が供給されます。電流の流れによって、コイル周囲に磁場が発生します。

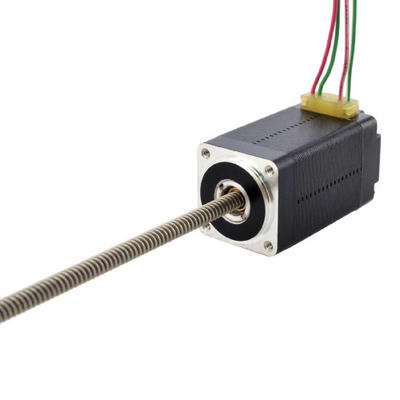

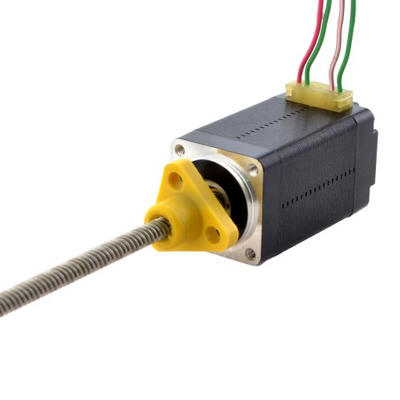

「写真の由来：NEMA 8 エクスターナルリニアステッピングモータ 8E15S0504DC5-100RS 0.02Nm ねじリード 4mm(0.1575") 長さ 100mm」
「写真の由来：NEMA 8 エクスターナルリニアステッピングモータ 8E15S0504DC5-100RS 0.02Nm ねじリード 4mm(0.1575") 長さ 100mm」
ロータの磁気相互作用: ステータのコイルが発生させる磁場と、ロータに配置された永久磁石の磁場との相互作用によって、ロータに力が発生します。この力により、ロータは直線的に移動しようとします。
ステップ動作: ステッピングモータドライバから送られるパルス信号に応じて、コイルの電流が制御されます。パルス信号の立ち上がりや立ち下がりのエッジに応じて、コイルの磁場が切り替わります。これにより、ロータはステップ単位で正確な距離を直線移動します。
ステップ解像度と運動制御: リニアステッピングモータのステップ解像度は、ドライバや制御装置によって決定されます。より高いステップ解像度を持つドライバを使用することで、より細かい移動が可能となります。また、ステッピングモータドライバは、速度制御や加速度制御などの機能を提供し、リニアステッピングモータの運動を制御します。
リニアステッピングモータは、精密な直線運動が要求されるアプリケーションに適しています。3Dプリンタ、医療機器、ロボットアームなど、さまざまな分野で利用されています。

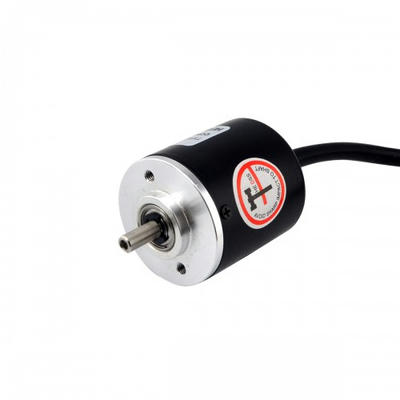

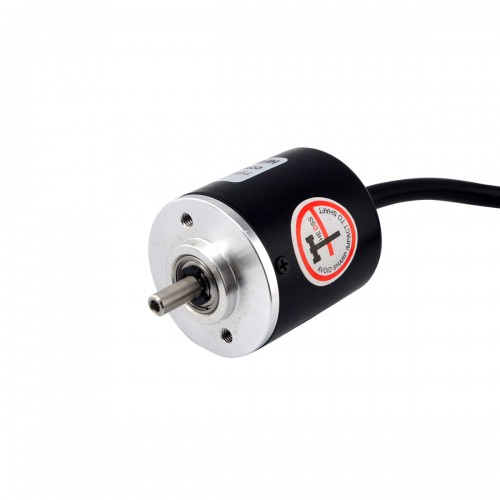

ステッピングモータエンコーダは、高精度の変位モニタリングを実現するために以下の方法を使用しています。
相対位置計測: ステッピングモータエンコーダは、モーターシャフトの回転に応じてパルス信号を生成します。エンコーダは、モーターの回転角度や位置を正確に測定するために使用されます。エンコーダのパルス数とギア比を考慮することで、モーターの回転角度や位置を高い精度で計測することができます。
フィードバック制御: ステッピングモータエンコーダは、フィードバック制御システムに組み込まれることがあります。エンコーダからのフィードバック信号を制御回路に送り、モーターの回転角度や位置をリアルタイムに監視します。制御回路は、目標位置と実際の位置の差異を検知し、調整信号を生成してモーターを正確な位置に制御します。
高分解能: ステッピングモータエンコーダは、高い分解能を持つことがあります。エンコーダのパルス数が多いほど、モーターの回転角度や位置をより細かく計測することができます。高分解能のエンコーダを使用することで、微細な位置制御や変位モニタリングが可能となります。
ノイズ耐性: ステッピングモータエンコーダは、モーターの回転中に発生するノイズや振動に対して耐性を持っています。エンコーダ信号はデジタル信号であり、ノイズフィルタやエラー補正機能が組み込まれていることがあります。これにより、信号の安定性や正確性が向上し、高精度な変位モニタリングが実現されます。
ステッピングモータエンコーダは、パルス信号を使用してモーターの回転角度や位置を測定し、フィードバック制御に活用することで高精度の変位モニタリングを実現します。エンコーダの性能や分解能、ノイズ耐性などは、精度の面で重要な要素となります。
ユニポーラステッピングモータに通電する方法は、以下の手順に従います。
電源の接続: ユニポーラステッピングモータを駆動するために、適切な電源を接続します。一般的には直流電源が使用されます。電源のプラス（＋）とマイナス（－）の端子をモータードライバーや制御回路に接続します。
モータードライバの接続: ユニポーラステッピングモータを駆動するためには、モータードライバが必要です。モータードライバは、制御信号を受け取り、適切な電流をモーターに供給します。モータードライバの端子には、通常、電源（Vcc）、GND、ステップ信号（STEP）、方向信号（DIR）の接続端子があります。

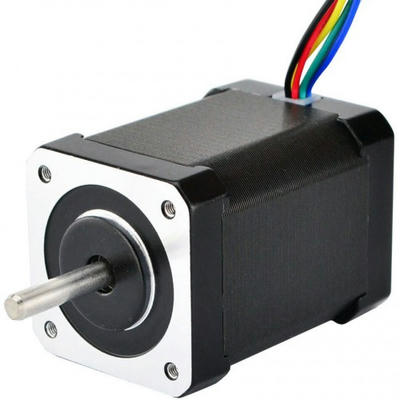

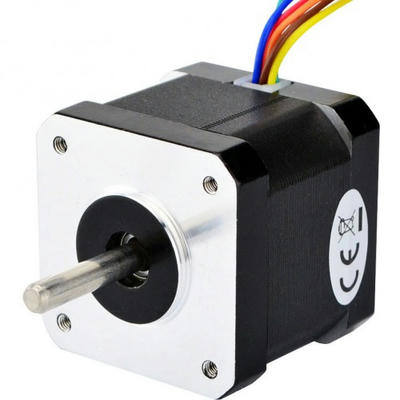

「写真の由来：Nema 17 ユニポーラステッピングモータ 0.9°26Ncm (36.8oz.in) 0.8A 6V 42x42x39mm 6 ワイヤー」
「写真の由来：Nema 17 ユニポーラステッピングモータ 0.9°26Ncm (36.8oz.in) 0.8A 6V 42x42x39mm 6 ワイヤー」
ステップ信号と方向信号の接続: ユニポーラステッピングモータは、ステップ信号と方向信号によって駆動されます。ステップ信号はモーターの回転角度を制御し、方向信号は回転方向を制御します。制御回路やマイコンなどの信号源からステップ信号と方向信号を受け取り、モータードライバの対応する端子に接続します。
モーターワイヤの接続: ユニポーラステッピングモータは、通常、4本のモーターワイヤを持っています。これらのワイヤは、モータードライバの出力端子に接続されます。モーターワイヤの接続方法はモーターのタイプやモータードライバの仕様によって異なる場合がありますので、それぞれのマニュアルや指示に従って正しく接続してください。
駆動信号の送信: モータードライバに必要なステップ信号と方向信号が接続されたら、制御回路やマイコンなどの信号源から適切な駆動信号を送信します。ステップ信号のパルスが送られるたびに、ユニポーラステッピングモータは一定の角度だけ回転します。方向信号が変化することで回転方向が変わります。
これらの手順に従ってユニポーラステッピングモータに通電し、ステップ信号と方向信号を送ることで、モーターを駆動することができます。なお、具体的な接続方法や駆動信号の仕様は、使用するモーターとモータードライバの仕様によって異なる場合がありますので、それぞれの製品のマニュアルや指示書を参照してください。
