モータドライバの制御信号には、一般的に以下のようなものがあります：
1. PWM信号:
- パルス幅変調（PWM）信号は、モータドライバにモータの回転速度を制御するための信号を提供します。デューティサイクルの変化によってモータの速度やトルクを調整します。
2. 方向制御信号:
- 方向制御信号は、モータが回転する方向を決定するための信号です。通常、デジタル信号（HighまたはLow）でモータの回転方向を指定します。
3. ブレーキ信号:
- ブレーキ信号は、モータを急停止させるための信号です。この信号がアクティブになると、モータは急停止します。
4. エンコーダーフィードバック信号:
- エンコーダーフィードバック信号は、モータの回転位置や速度をモニタリングするための信号です。この情報は、モータの正確な位置制御や速度制御に使用されます。
5. フォールト検出信号:
- フォールト検出信号は、モータやドライバの異常を検出して保護するための信号です。過電流や過熱などの状況でフォールト信号がアクティブになり、安全を確保します。
6. リセット信号:
- リセット信号は、モータドライバをリセットして初期状態に戻すための信号です。異常が発生した場合やシステム全体を再起動する必要がある場合に使用されます。
これらの一般的な制御信号を適切に使用することで、モータの正確な制御や安全な運転を実現することができます。モータドライバの仕様書やマニュアルには、それぞれの信号の詳細な説明や使用方法が記載されているので、必要に応じて参照してください。
PR
モータドライバは、モータを制御するための電子回路であり、モータの速度、方向、トルクなどを制御する役割を果たします。モータドライバにはさまざまな種類があり、主なものを以下に示します：
1. Hブリッジモータドライバ:
- Hブリッジは、モータを制御するための一般的な回路形態です。Hブリッジモータドライバは、モータの回転方向を制御するために使用されます。このタイプのモータドライバは、直流モータやブラシレスDCモータを制御するのに適しています。
「写真の由来：Nema 17, 23, 24 ステッピングモータ用デジタルステッピングドライバ 1.0-4.2A 20-50VDC」
「写真の由来：Nema 17, 23, 24 ステッピングモータ用デジタルステッピングドライバ 1.0-4.2A 20-50VDC」
2. PWMモータドライバ:
- PWM（パルス幅変調）モータドライバは、パルス幅の変化を使用してモータの速度を制御するためのドライバです。PWM信号は、モータに供給される電力の平均値を変化させることで、効率的にモータを制御します。
3. ステッピングモータドライバ:
- ステッピングモータドライバは、ステッピングモータを制御するための専用のドライバです。ステッピングモータは、一定の角度だけ回転するため、正確な位置制御が可能です。ステッピングモータドライバは、ステッピングモータのステップ数や回転速度を制御します。
「写真の由来：Leadshine デジタルステッピングドライバ DM556 20-50VDC 0.5-5.6A (Nema 17、23、24ステップモーターに適合)」
「写真の由来：Leadshine デジタルステッピングドライバ DM556 20-50VDC 0.5-5.6A (Nema 17、23、24ステップモーターに適合)」
4. ブラシレスモータドライバ:
- ブラシレスモータドライバは、ブラシレスDCモータを制御するための特殊なドライバです。ブラシレスモータは、内部のセンサーや特殊なコントロールを必要とするため、専用のドライバが使用されます。
5. インテリジェントモータドライバ:
- インテリジェントモータドライバには、モーションコントロールや位置制御などの高度な機能が統合されています。これらのドライバは、複雑なモータ制御アプリケーションに適しています。
これらは一般的なモータドライバの種類ですが、市場ではさらに多くの種類や特殊用途に特化したモータドライバも存在します。適切なモータドライバを選択することで、モータの性能を最大限に引き出し、効率的かつ正確な制御を実現できます。
ブラシレスDCモータの速度低下や過熱が発生した場合、以下に示すいくつかの一般的な原因が考えられます：
1. 過負荷:
- モーターが設計された容量を超える負荷にさらされている場合、過負荷が発生し、速度低下や過熱の原因となります。
2. 温度上昇:
- モーター周囲の十分な空気循環が確保されていない場合、モーターの温度が上昇し、過熱が発生する可能性があります。
3. 電源供給の問題:
- 電源の不安定性や電圧の低下がモーターの正常な動作を妨げ、速度低下や過熱を引き起こす可能性があります。

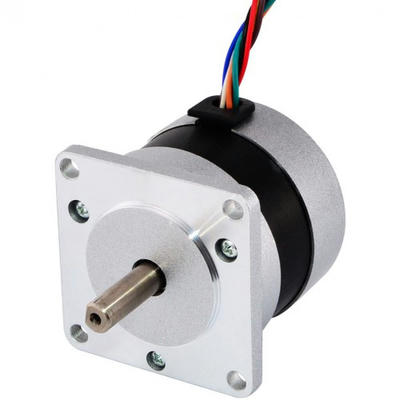

「写真の由来：36V 4300RPM 0.22Nm 99W 4.2A Ф57x69mm ブラシレスDCモータ（BLDC）」
「写真の由来：36V 4300RPM 0.22Nm 99W 4.2A Ф57x69mm ブラシレスDCモータ（BLDC）」
4. フェーズの問題:
- BLDCモーターの内部でフェーズの接触不良や断線が発生した場合、正常な動作が妨げられ、速度低下や過熱が生じる可能性があります。
5. 制御回路の問題:
- モーターを制御する回路やドライバーに問題がある場合、適切な電流や電圧が供給されず、速度低下や過熱が発生する可能性があります。
6. 磁気センサーの問題:
- BLDCモーターの磁気センサーに問題がある場合、適切な位置検出ができず、正確な制御ができなくなり、速度低下や過熱が引き起こされる可能性があります。
7. 磁石の劣化:
- モーター内の永久磁石が劣化している場合、トルクが低下し、速度低下や過熱が生じる可能性があります。
これらは一般的な原因であり、速度低下や過熱が発生した場合に考慮すべき点です。問題の特定と解決には、専門家の助言や適切な診断が必要となります。
ステッピングモーターエンコーダのパフォーマンスを最適化し、問題をデバッグするための手順や方法を以下に示します：
ステッピングモーターエンコーダのパフォーマンス最適化とデバッグ手順：
1. エンコーダーの接続と設定の確認:
- エンコーダーが正しく接続され、設定されていることを確認します。エンコーダーの分解能や動作モードが適切に設定されているかを確認します。
2. エンコーダーパルスの解析:
- エンコーダーからのパルス信号を分析し、正確性や一貫性を確認します。パルスの欠落やノイズがないかを確認します。
3. エンコーダーの位置補正:
- エンコーダーの位置情報が正確であることを確認し、必要に応じて位置補正を行います。エンコーダーのゼロ位置が正しく設定されているかを確認します。
4. PID制御パラメータの調整:
- エンコーダーフィードバックを使用したPID制御のパラメータを調整し、モーターの位置制御や速度制御の性能を最適化します。
「写真の由来：2000 CPR インクリメンタルロータリーエンコーダ ABZ 3チャンネル 8mm ソリッドシャフト ISC5208」
「写真の由来：2000 CPR インクリメンタルロータリーエンコーダ ABZ 3チャンネル 8mm ソリッドシャフト ISC5208」
5. エンコーダーの電源供給:
- エンコーダーに十分な電力が供給されていることを確認し、電源の品質や安定性が問題ないかを確認します。
6. モータードライバーの設定の確認:
- モータードライバーの設定がエンコーダーと連携して正しく行われているかを確認します。エンコーダーフィードバックを適切に処理できるように設定します。
7. エンコーダーの物理的な点検:
- エンコーダーの物理的な状態を点検し、ケーブルの断線や接触不良、エンコーダー自体の損傷などがないかを確認します。
8. ノイズや干渉の対策:
- 周囲のノイズや干渉を軽減するためのシールドやフィルターを追加し、エンコーダーの信号の安定性を向上させます。
9. デバッグツールの活用:
- エンコーダーの動作を監視するためのデバッグツールやオシロスコープを使用して、問題を特定し解決策を見つけます。
これらの手順を遵守して、ステッピングモーターエンコーダのパフォーマンスを最適化し、問題をデバッグすることができます。問題が特定された場合は、適切な対策を講じて、エンコーダーの正確性と信頼性を向上させるよう努めてください。

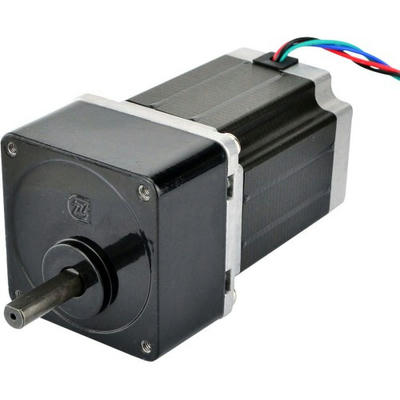

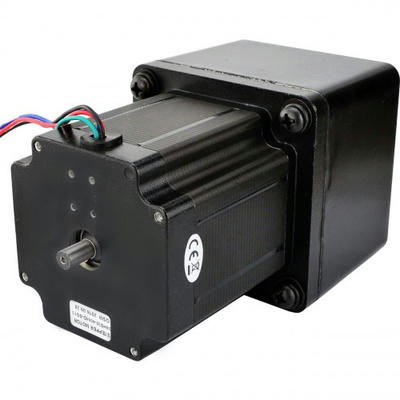

ギヤードモータの制御システムの設計には、以下の手順や要素が含まれます。
1. 目標と要件の定義: 制御システムの設計においては、まず目標と要件を明確に定義する必要があります。ギヤードモータの制御に関しては、速度制御、位置制御、トルク制御などの要件が考慮されます。
2. センサーの選定: ギヤードモータの制御には、適切なセンサーが必要です。例えば、エンコーダーを使用することでモータの回転数や位置を検出し、フィードバック制御に利用することができます。他のセンサーオプションとしては、ホール効果センサーや加速度センサーなどがあります。
3. 制御アルゴリズムの設計: ギヤードモータの制御には、適切な制御アルゴリズムを選定する必要があります。一般的なアルゴリズムには、PID制御、モデル予測制御、最適制御などがあります。選択するアルゴリズムは、制御要件やシステムのダイナミクスに応じて決定されます。
4. 制御回路の設計: ギヤードモータの制御には、制御回路が必要です。この回路はモータドライバや制御信号の生成回路などから構成されます。モータドライバは、モータに対して電力と制御信号を供給する役割を果たします。
5. ソフトウェアの開発: 制御システムの設計には、制御アルゴリズムを実装するソフトウェアの開発も含まれます。制御アルゴリズムを適切に実装し、センサーデータとフィードバック制御を組み合わせて、モータの動作を制御します。
6. パラメータ設定とチューニング: 制御システムのパラメータ設定とチューニングは重要なステップです。制御アルゴリズムのパラメータを調整し、性能や安定性を最適化します。これには、実験やモデルベースの手法を使用することがあります。
7. テストと評価: 実際のギヤードモータに制御システムを組み込んだ後、テストと評価を行います。モータの動作や制御性能を評価し、必要に応じて調整や改善を行います。
以上が、ギヤードモータの制御システムの設計における一般的な手順と要素です。具体的なアプリケーションや要件に応じて、より詳細な設計と調整が必要になる場合もあります。
