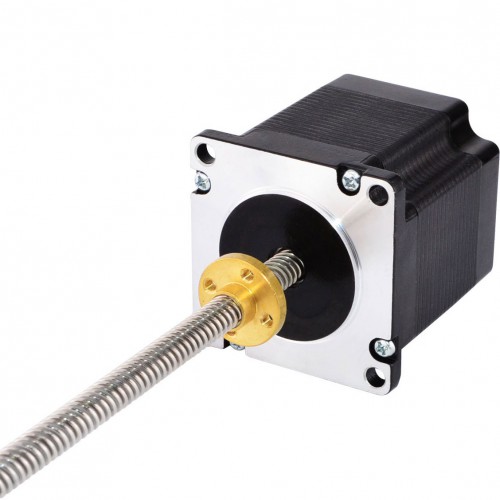

Nema 23 エクスターナル 56mm リニアステッピングモータ
このモデルは、外部リニアアクチュエータNema 23と呼ばれる経済的なリニアステッピングモータで、モータ部分は56mmの1.8度の3A Nema 23ステッピングモータです。 150mm Tr8x8ねじ棒と一体化して、真鍮ねじナットがねじ棒に沿って移動します。
電気仕様
製造業者部品番号: 23LS22-3004E-150G
モータータイプ: バイポーラステッパー
バイポーラ/ユニポーラ: バイポーラ
保持トルク: 1.3Nm
定格電流/フェーズ: 3.0A
電気抵抗: 1.1ohms
電圧: 3.3V
インダクタンス: 3.2mH ± 20%(1KHz)
物理仕様
フレームサイズ: 57 x 57mm
モーター長さ: 56mm
リードスクリュー長さ: 150mm（5.9055"）
リードスクリュー径: Φ11mm（0.433"）
リード/ステップ: 0.04mm(0.0015748" )
リード/レボリューション: 2mm（0.0787"）
リードの数: 4
リード長: 500mm
重量: 650g
リニアステッピングモータ
リニアステッピングモータ
接続
A+ ブラック
A- グリーン
B+ レッド
B- ブルー
——————————————————————————————————————————
