スピンドルモーターとステッピングモーターは、それぞれ異なる特徴や応用分野を持つモーターです。以下に、両者の主な違いを説明します：
動作原理:
スピンドルモーター: スピンドルモーターは、電気力学的な相互作用に基づいて動作します。一般的には、直流モーターや交流モーターとして実装されます。スピンドルモーターは、電流を流すことで回転運動を生じさせます。
ステッピングモーター: ステッピングモーターは、パルス信号に基づいて回転運動を行います。各パルス信号が与えられるたびに、モーターは一定の角度（ステップ角）だけ回転します。ステッピングモーターは、ステップ制御信号を使用して正確な位置制御が可能です。

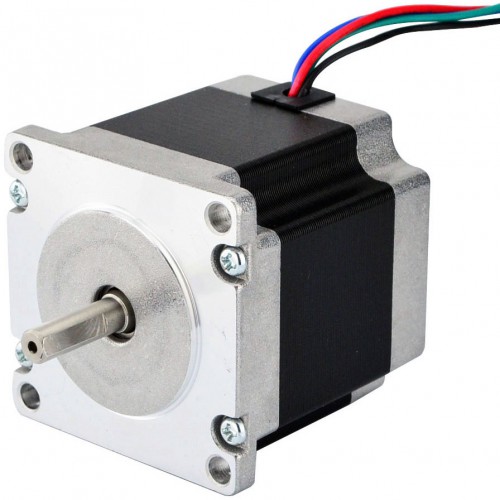

「写真の由来：デュアルシャフト Nema 23 シングル/デュアルシャフトハイブリッドステッピング モーター 2.83Nm 4A 8 ワイヤー」
「写真の由来：デュアルシャフト Nema 23 シングル/デュアルシャフトハイブリッドステッピング モーター 2.83Nm 4A 8 ワイヤー」
回転の連続性:
スピンドルモーター: スピンドルモーターは連続的な回転を行うことができます。速度とトルクの制御が可能であり、高速回転や可変速回転が要求される応用に適しています。
ステッピングモーター: ステッピングモーターは、ステップ角ごとに回転する特性を持ちます。つまり、一度に固定された角度だけ回転し、連続的な回転は行いません。位置制御が重要な応用に適しています。
「写真の由来：CNCスクエアスピンドルモータ空冷 220V 1.5KW 6.8A 18000RPM 300Hz ER20コレット」
「写真の由来：CNCスクエアスピンドルモータ空冷 220V 1.5KW 6.8A 18000RPM 300Hz ER20コレット」
位置制御と精度:
スピンドルモーター: スピンドルモーターは、位置制御においてはアナログ的な連続性を持ちます。しかし、ステッピングモーターほど高い精度の位置制御はできません。
ステッピングモーター: ステッピングモーターは、正確な位置制御が可能です。ステップ角が固定されているため、特定の角度に対して高い精度で停止することができます。
応用分野:
スピンドルモーター: スピンドルモーターは、一般的に産業機械や自動車の駆動系、ファン、ポンプ、コンベアなどの高速回転が必要なアプリケーションに使用されます。
ステッピングモーター: ステッピングモーターは、3Dプリンター、CNCマシン、ロボットアーム、プリンターなど、位置制御が重要なアプリケーションに広く使用されています。
これらはスピンドルモーターとステッピングモーターの一般的な違いですが、実際の使用状況や要件によって適切なモーターが異なる場合もあります。応用に応じて、それぞれの特徴を考慮して最適なモーターを選択する必要があります。
PR
ステッピングモーターエンコーダは、モーター制御において重要な役割を果たします。以下に、ステッピングモーターエンコーダの重要性について説明します。
位置の正確性: ステッピングモーターエンコーダは、モーターの回転位置を正確に検出するために使用されます。ステッピングモーターは正確なステップ角を持つため、エンコーダによって回転位置をフィードバックすることで、モーターの位置を高い精度で把握することができます。これにより、制御系統は目標位置にモーターを正確に制御することができます。
モーターの回転数制御: ステッピングモーターエンコーダは、モーターの回転数を計測するために使用されます。エンコーダからのフィードバック情報を基に、制御系統は必要な回転数を維持するために適切な信号を送ることができます。これにより、モーターの回転速度や回転数を正確に制御することができます。
「写真の由来：100 CPR インクリメンタルステッピングモータロータリーエンコーダ AB 2チャンネル 4mm ソリッドシャフト ISC3004」
「写真の由来：100 CPR インクリメンタルステッピングモータロータリーエンコーダ AB 2チャンネル 4mm ソリッドシャフト ISC3004」
モーターのトルク制御: ステッピングモーターエンコーダは、モーターのトルクを計測するために使用されます。エンコーダからのトルク情報を基に、制御系統は必要なトルクを維持するために適切な電力や信号を供給することができます。これにより、負荷に応じた適切なトルク制御が可能となります。
モーターの安全性と信頼性: ステッピングモーターエンコーダは、モーターの正確な位置や動作情報を提供するため、モーターの安全性と信頼性に重要な役割を果たします。エンコーダによってモーターの異常な振る舞いや位置のずれを検知し、制御系統は適切なアクションを実行することができます。これにより、モーターの異常動作や故障を防ぐことができます。
「写真の由来：2000 CPR インクリメンタルロータリーエンコーダ ABZ 3チャンネル 8mm ソリッドシャフト ISC5208」
「写真の由来：2000 CPR インクリメンタルロータリーエンコーダ ABZ 3チャンネル 8mm ソリッドシャフト ISC5208」
ステッピングモーターエンコーダは、モーター制御において位置、回転数、トルクなどの重要な情報を提供し、正確な制御と安全性を確保する役割を果たします。モーターの正確な位置検出や制御パラメータの調整によって、各種アプリケーションにおいて高い性能と信頼性を実現することができます。
ユニポーラステッピングモータの速度を上げるためには、以下の方法があります。
駆動電圧の増加: ステッピングモータの速度は、駆動電圧にも影響されます。駆動電圧を上げることで、モータに供給される電力が増え、回転速度が向上します。ただし、過剰な電圧はモータの過熱やダメージの原因となるため、モータの仕様に合わせた適切な駆動電圧を選択する必要があります。

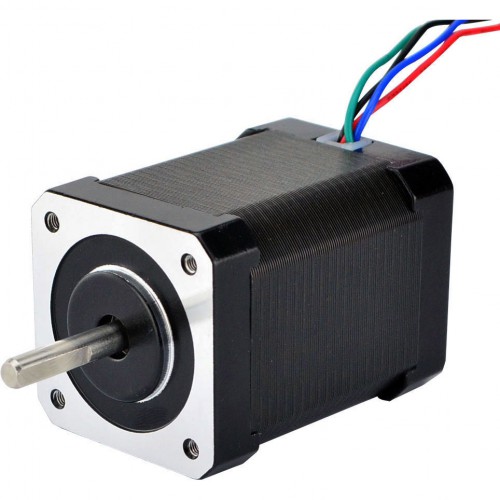

「写真の由来：Nema 17 ユニポーラステッピングモーター 1.8°15.8Ncm (22.4oz.in) 0.31A 12V 42x42x33mm 6 ワイヤー」
「写真の由来：Nema 17 ユニポーラステッピングモーター 1.8°15.8Ncm (22.4oz.in) 0.31A 12V 42x42x33mm 6 ワイヤー」
駆動パルス周波数の増加: ステッピングモータは、パルス信号によって駆動されます。駆動パルスの周波数を増加させることで、モータが受け取るパルスの数が増え、回転速度が向上します。ただし、周波数を高くしすぎると、モータの応答性や制御性が悪化する可能性があるため、適切な周波数範囲を見極める必要があります。
モータドライバの選択: ユニポーラステッピングモータを駆動するためには、適切なモータドライバが必要です。高性能なモータドライバを選択することで、より高速なパルス制御や電流制御が可能になります。モータドライバの設定やパラメータを最適化することで、モータの速度を最大限に引き出すことができます。
機械的な負荷の最適化: ステッピングモータの速度は、機械的な負荷にも影響されます。回転する部品や負荷がモータにかかる力を増加させる場合、速度が低下する可能性があります。機械的な負荷を最小限に抑えるために、適切な軸受けや摩擦低減の工夫を行うことが重要です。
これらの方法を組み合わせることで、ユニポーラステッピングモータの速度を向上させることができます。ただし、モータの仕様や制御システムの限界を考慮し、適切な設定や最適化を行うことが重要です。また、高速化に伴う機械的な負荷や制御の安定性にも留意する必要があります。
クローズドループステッピングモータ（Closed-loop Stepper Motor）は、ステッピングモータとエンコーダを組み合わせたシステムで、モータの位置や動作のフィードバックを実現します。以下に、クローズドループステッピングモータの駆動回路設計の基本的な手順を説明します。
ステッピングモータの選定: 駆動回路を設計する前に、使用するステッピングモータを選定します。モータのトルク、ステップ角、電流容量などの仕様を考慮し、アプリケーションの要件に適したモータを選びます。
エンコーダの選定: クローズドループステッピングモータには、位置フィードバックを提供するためのエンコーダが必要です。エンコーダの分解能、出力形式（パルスまたはアナログ）、インターフェースなどを考慮して、適切なエンコーダを選定します。
ドライバの選定: ステッピングモータとエンコーダを駆動するためのドライバを選定します。クローズドループステッピングモータ用の専用ドライバが市販されていますが、統合型のモーションコントローラを使用することもできます。
駆動回路の接続: ステッピングモータ、エンコーダ、ドライバを適切に接続します。一般的な接続方法は、ステッピングモータの各相とドライバの出力を接続し、エンコーダの信号をドライバのフィードバック入力に接続する方法です。
「写真の由来：Nema 34 クローズドループステッピングモーター 8.5Nm/1203.94oz.in 1000CPRエンコーダ付き」
「写真の由来：Nema 34 クローズドループステッピングモーター 8.5Nm/1203.94oz.in 1000CPRエンコーダ付き」
制御システムの設計: クローズドループステッピングモータの制御システムを設計します。位置フィードバックを利用して、モータの位置や速度を制御するためのアルゴリズムを実装します。これには、PID制御や位置制御ループなどの制御アルゴリズムが一般的に使用されます。
フィードバックの統合: エンコーダからのフィードバック情報を制御システムに統合します。エンコーダの信号を適切に処理し、制御アルゴリズムにフィードバック情報をフィードすることで、正確な位置制御を実現します。
テストと調整: 駆動回路をテストし、パフォーマンスや安定性を評価します。PIDゲインや制御パラメータの調整が必要な場合は、適切な調整を行って最適な制御性能を達成します。
クローズドループステッピングモータの駆動回路設計は、専門知識と経験を必要とする複雑なタスクです。正確な回路設計や制御アルゴリズムの実装には、電子工学や制御工学の知識が必要です。また、市販のクローズドループステッピングモータ用のドライバやモーションコントローラを使用することで、設計の手間を減らすこともできます。回路設計や制御システムの設計には注意が必要ですので、専門家の助言や適切な文献を参考にすることをおすすめします。
インバータは、直流（DC）電源を交流（AC）電源に変換する装置であり、様々な種類が存在します。以下に、一般的なインバータの種類をいくつか紹介します。
PWMインバータ（パルス幅変調インバータ）: PWMインバータは、パルス幅変調技術を使用して電圧を制御します。入力された直流電力をパルス列に変換し、そのパルスの幅を変化させることで、出力の交流電圧を制御します。PWMインバータは、高効率であり、広範な電力制御が可能です。
「写真の由来：スピンドルモーター速度制御用CNC VFD可変周波数ドライブインバーター 7.5KW 10HP 17.5A 380V」
「写真の由来：スピンドルモーター速度制御用CNC VFD可変周波数ドライブインバーター 7.5KW 10HP 17.5A 380V」
IGBTインバータ（絶縁ゲートバイポーラトランジスタインバータ）: IGBTインバータは、IGBT（Insulated Gate Bipolar Transistor）と呼ばれるパワートランジスタを使用して制御します。IGBTは高速スイッチングと高耐電圧を組み合わせた特性を持ち、高効率で信頼性の高いインバータ制御を実現します。IGBTインバータは、産業用逆変換装置やモータードライブなどで広く使用されています。
VSIインバータ（Voltage Source Inverter）: VSIインバータは、直流電源から出力される電圧を制御して交流電源を生成します。一般的なPWMインバータはVSIインバータに分類されます。VSIインバータは、電圧制御が容易であり、電力品質の改善やモータードライブなどのアプリケーションに使用されます。
CSIインバータ（Current Source Inverter）: CSIインバータは、直流電源から出力される電流を制御して交流電源を生成します。電流制御が特徴であり、電力回路の設計が異なります。CSIインバータは、特定のアプリケーションや特殊な要件に使用されることがあります。
これらは一般的なインバータの種類の一部ですが、実際には他にもさまざまな種類のインバータが存在します。インバータの選択は、アプリケーション、出力電力要件、制御要件、効率、費用などの要素に基づいて行われます。
