■ シャフトカップリングとは
シャフトカップリングは、モーターやギヤボックスと機械の駆動部を接続するための機械要素です。回転運動やトルクを伝達するだけでなく、ミスアライメント（軸ズレ）の吸収や振動緩和といった役割を担っています。精密機械においては、わずかな誤差や振動が品質や寿命に直結するため、カップリングの選定と性能は極めて重要です。
■ 高精度機械における役割
1. 正確なトルク伝達
高精度機械では、わずかなトルクのロスも製品精度に影響を与えます。高性能なカップリングはバックラッシュを最小限に抑え、スムーズで正確なトルク伝達を実現します。
2. ミスアライメントの補正
実際の機械設計では、軸心のわずかなズレや傾きが発生します。カップリングは、偏心・角度ズレ・軸方向の変位を吸収し、機械全体の耐久性を高めます。
3. 振動・騒音の低減
振動は機械の精度低下や部品の摩耗につながります。シャフトカップリングは緩衝機能を持ち、振動や騒音を低減することで、高精度加工や検査機器の安定稼働を支えます。
4. メンテナンス性の向上
適切なカップリングを選ぶことで、部品交換や調整が容易になり、ダウンタイムの短縮につながります。高精度機械における稼働効率の維持にも大きく貢献します。
■ 主な活用分野と事例
工作機械（CNC、マシニングセンタ）
精密加工において、モーターの動きを正確に工具に伝える役割を果たします。
半導体製造装置
微細な位置決めが必要なステージ駆動系に用いられ、ナノレベルの精度確保に寄与します。
医療機器
MRIや手術支援ロボットでは、低振動かつ高精度な動作を支える重要部品です。
ロボット工学
サーボモーターとの組み合わせにより、柔軟かつ精密なモーション制御を実現します。
■ まとめ
シャフトカップリングは、単に回転力を伝える部品ではなく、高精度・高効率・高信頼性を求められる機械にとって不可欠な要素です。
正確なトルク伝達
ミスアライメント吸収
振動・騒音低減
メンテナンス性向上
これらの役割を果たすことで、シャフトカップリングは高精度機械の性能を最大限に引き出し、長期的な安定稼働を支えています。
PR
出力電圧の選び方
スイッチング電源を選定する際、最初に確認すべきなのが出力電圧です。接続する機器が必要とする電圧に適合していなければ、正常な動作が得られず、最悪の場合は故障を引き起こします。
●固定出力タイプ：5V、12V、24Vなど、標準的な機器に用いられることが多い。
●可変出力タイプ：トリマ調整や外部制御で電圧を変更可能。開発用途や特殊な機器に適している。
「写真の由来：MeanWell® LRS-350-12 350W 12VDC 29A 115/230VAC 密閉型スイッチング電源」
「写真の由来：MeanWell® LRS-350-12 350W 12VDC 29A 115/230VAC 密閉型スイッチング電源」
出力電流の選び方
出力電圧が決まったら、次は必要な電流容量を確認します。機器が要求する消費電流よりも余裕を持った定格電流を選ぶことが重要です。
●定格電流ギリギリの電源を選ぶと、過負荷時に電圧降下や動作不良が発生しやすい。
●安全率を考慮して、必要電流の1.2〜1.5倍程度の余裕を持つと安心です。
■ 効率の比較
スイッチング電源はAC-DC変換やDC-DC変換を行う際にエネルギーロスが発生します。効率の高さは省エネだけでなく、発熱や寿命にも直結します。
●高効率（90％以上）のモデルは、発熱が少なく放熱設計が簡単になり、装置全体の信頼性向上に寄与。
●効率が低いと発熱が大きくなり、冷却ファンの追加や大型ヒートシンクが必要になる場合がある。
「写真の由来：250W 36V 7.0A 115/230Vスイッチング電源ステッピング モーターCNCルータキット」
「写真の由来：250W 36V 7.0A 115/230Vスイッチング電源ステッピング モーターCNCルータキット」
その他の選定ポイント
●サイズ・形状：装置内部のスペースに収まるかどうか。
●安全規格認証：UL、CE、PSEなど、用途や地域に応じた認証が取得されているか。
●保護機能：過電流保護、過電圧保護、短絡保護などが備わっているか。
●環境条件：使用温度範囲や耐振動性能など、設置環境に対応できるか。
まとめ
スイッチング電源を選ぶ際は、
●出力電圧が機器に合っているか
●出力電流に十分な余裕があるか
●効率が高く、発熱や寿命に配慮できるか
を基本とし、さらにサイズ、認証、安全機能、環境対応といった要素を総合的に検討する必要があります。
これらを満たした適切な電源を選定することで、機器の安定稼働と長寿命化、省エネ効果を実現できます。

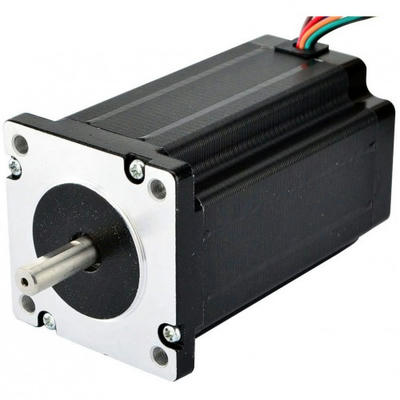

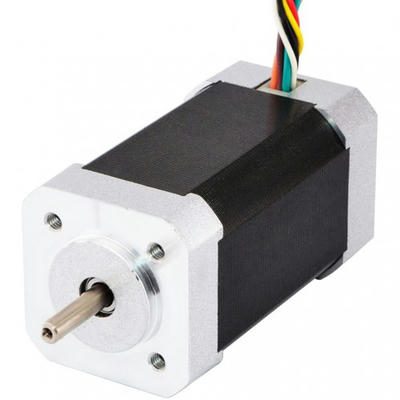

■ PM型ステッピングモータとは
PM型ステッピングモータ（Permanent Magnet Type）は、ロータに永久磁石を使用し、比較的低速で高トルクを発揮するタイプのステッピングモータです。構造がシンプルで価格も手頃なため、プリンター、計測機器、医療機器、家庭用機器など幅広く利用されています。
■ 選び方のポイント
1. トルク特性の確認
用途に必要な起動トルクと保持トルクを明確にする
PM型は低速時のトルクが高い一方、高速域ではトルクが低下しやすいため、回転速度の要件を踏まえて選定します
2. ステップ角の選定
一般的にPM型は7.5°や15°のステップ角が多く、細かい位置決めが不要な用途に向きます
高精度位置決めが必要な場合は、ハイブリッド型やマイクロステップ駆動の採用を検討
3. 電源電圧と駆動方式
DC駆動が主流で、電源仕様とモータの定格を一致させる
ドライバ回路の仕様（ユニポーラ／バイポーラ駆動）に対応しているかを確認
4. サイズと取り付け方式
設置スペースや機構設計に合わせたフレームサイズを選択
シャフト径や取り付け穴の規格も事前に確認
5. コストと寿命
用途によっては高性能よりも低コスト重視の方が合理的
寿命は軸受けや駆動条件に依存するため、メンテナンス性も考慮
■ 導入時の注意点
1. 過負荷運転の防止
PM型は過大な負荷がかかるとステップ抜け（脱調）が発生しやすい
安全率を見込んだトルク選定と駆動条件の設定が必要
2. 発熱対策
連続運転や高電流駆動では発熱が増大するため、放熱板やファンなどの冷却対策を検討
3. 駆動信号の品質
駆動波形が不安定だと振動や異音が発生
適切なドライバやマイクロステップ制御の導入で安定性向上
4. 環境条件
高湿度・高粉塵・高温環境では性能や寿命に影響
必要に応じて防塵・防滴仕様や封止構造の採用
5. メンテナンス計画
軸受けのグリスアップや定期点検で寿命延長
消耗部品や交換品の供給体制を事前に確認
■ まとめ
PM型ステッピングモータは、低速・高トルクで構造がシンプルなため、多くの産業・民生機器に適しています。しかし、高速性能や高精度位置決めには制約があるため、用途・環境・コストバランスを考慮して選定することが重要です。導入時には、トルク余裕度・発熱対策・駆動方式の適合性を確認し、長期的な安定稼働を目指すべきです。
■ 産業機械におけるスイッチング電源の重要性
産業機械において、安定した電源供給は稼働の前提条件となります。特に、電力変換効率が重要な要素であり、これを実現するのがスイッチング電源です。スイッチング電源は、AC電力をDC電力に変換する際に非常に高い効率を実現でき、高い信頼性とコンパクトなサイズが求められる産業機械において広く採用されています。
スイッチング電源の主なメリットとしては、高効率、低発熱、軽量化、サイズダウン、さらには過電流保護や過電圧保護などの機能が内蔵されていることが挙げられます。これらの特性により、産業機械は安定稼働を保ち、長期間の運用が可能となります。
■ 産業機械向けスイッチング電源の活用事例
◎ 1. ロボットアームへの適用
活用方法：
産業用ロボットアームでは、精密な位置決めや可動部の制御に高効率な電源供給が必要です。スイッチング電源は、ロボットアームのモーターや制御基板、センサーなど、さまざまなコンポーネントに安定した電圧を供給します。
事例：
ある自動化工場のロボットラインでは、複数のロボットアームにDC12V、24Vの電源を供給するためにスイッチング電源を使用しました。小型・高効率なスイッチング電源を採用することで、全体的なエネルギー消費を20%削減。また、モーター駆動やセンサーへの電力供給が安定し、生産性の向上と設備の長寿命化を実現しました。
◎ 2. CNC工作機械の制御盤
活用方法：
CNC（コンピュータ数値制御）工作機械では、精密な加工を行うために安定した電力供給が必要です。スイッチング電源は、モーター駆動、冷却システム、PLC制御基板などに電力を供給し、高精度な加工を支えます。
事例：
CNC機械の制御盤においてスイッチング電源を導入。従来のトランス式電源に比べて、サイズダウンと発熱低減が実現され、機械内部のスペース効率が向上しました。また、変動する負荷にも対応できる高効率設計により、エネルギーコストの削減と共に、機械の長期安定稼働が可能となりました。
◎ 3. 産業用機械の照明システム
活用方法：
産業機械の照明システムにおいても、安定した電力供給は重要です。特にLED照明は省エネルギーであり、スイッチング電源を利用することで効率よく運用することができます。
事例：
食品加工工場では、作業エリアの照明にLEDライトを使用しており、スイッチング電源を使って高効率の電力供給を実現しました。LEDライトの消費電力は従来の蛍光灯に比べて約50％削減され、スイッチング電源を使うことでさらに10％以上のエネルギー効率向上を達成しました。
◎ 4. 高周波加熱装置
活用方法：
高周波加熱装置では、高周波電力を安定して供給するために高効率のスイッチング電源が必要です。これにより、加熱精度や制御精度が向上し、プロセスの安定性が増します。
事例：
金属の熱処理ラインでは、スイッチング電源を用いて高周波加熱機器に電力供給を行いました。高効率設計により、温度制御の精度が向上し、エネルギーコストが15％削減。加熱装置の性能が向上したことで、製品の品質向上と生産効率の改善が実現しました。
■ スイッチング電源の選定におけるポイント
ポイント 詳細
効率の高さ スイッチング電源は非常に効率が高いため、エネルギーコストの削減に貢献します。
耐久性と信頼性 過電流保護や過熱保護機能を備えた高耐久設計を選ぶことが、長期間の安定運用につながります。
サイズとスペース効率 小型で高効率なスイッチング電源を選ぶことで、機器内部のスペース効率が向上し、全体のコンパクト化を実現します。
調整可能性 変動する負荷に対応するため、出力電圧や電流を調整可能なスイッチング電源を選定することが重要です。
■ まとめ
産業機械向けのスイッチング電源は、効率的な電力供給、高い信頼性、コンパクト設計など、多くのメリットを提供します。これにより、エネルギーコスト削減や機器の長寿命化が実現し、産業機械のパフォーマンス向上に大きく貢献しています。特に、精密な制御が求められるロボットアームやCNC工作機械、エネルギー効率が重要なLED照明システムや加熱装置など、さまざまな分野でその効果が実証されています。
ステッピングモータは、簡易なオープンループ制御が可能で、高精度な位置決めを実現できる駆動装置として広く用いられています。しかしながら、高速運転や負荷変動がある環境下では、脱調や振動などによって制御が不安定になることもあります。こうした課題に対応するために導入が進んでいるのが、ステッピングモータエンコーダの技術です。
高分解能化の必要性とその効果
ステッピングモータエンコーダとは、モータの回転角や位置を検出するための回転センサー（エンコーダ）を内蔵または装着したステッピングモータのことを指します。エンコーダにより回転数や位置情報をフィードバックすることで、モータの現在位置を正確に把握することが可能となります。
特に高分解能エンコーダを使用することで、1回転あたりの検出パルス数が増え、ミクロン単位の微細な制御が実現できます。これにより、装置全体の精度向上に貢献し、産業機器や医療機器、精密搬送システムなど、より高度な制御が求められる場面での活用が進んでいます。

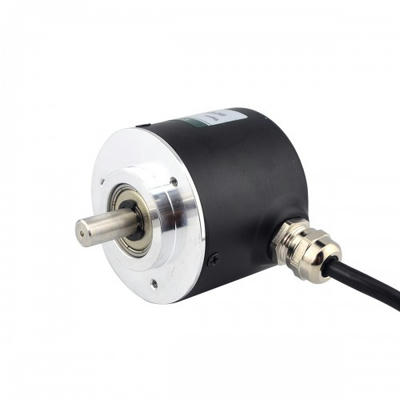

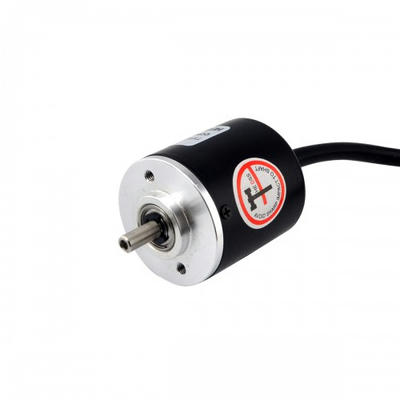

「写真の由来：1000 CPR 光学式ロータリーエンコーダー ABZ 3チャンネル ID 5mm HKT32 シールドケーブル付」
「写真の由来：1000 CPR 光学式ロータリーエンコーダー ABZ 3チャンネル ID 5mm HKT32 シールドケーブル付」
動作安定性の向上
エンコーダのフィードバック情報を活用すれば、従来の開ループ制御では見落とされがちだった脱調や誤差を検出できるようになり、クローズドループ制御による補正が可能になります。これにより、以下のような動作安定性の向上が実現します。
脱調防止：負荷が急変しても、位置補正が行われるため誤動作を防止。
加減速制御の滑らかさ向上：慣性負荷にも対応し、滑らかで正確な動作を維持。
ノイズや振動の低減：速度変動を抑え、制御品質を改善。
モータの寿命延長：無理な駆動を避け、機械部品への負担を低減。
これにより、ステッピングモータエンコーダはサーボモータに近い制御性能を持ちながらも、よりシンプルかつコストを抑えたシステム構築が可能となります。
活用分野と今後の展望
高分解能かつ高安定性を備えたステッピングモータエンコーダは、次のような分野で実績を上げています：
半導体製造装置や基板搬送装置
医療用分析機器や検査装置
精密ロボットアーム、3Dプリンタ、画像検査装置
自動組立機やパッケージング装置
今後は、IoTやスマートファクトリーの発展に伴い、エンコーダ付きモータのネットワーク対応・自動補正・状態監視機能の進化が期待されます。また、AIと組み合わせることで、より高精度かつ自律的なモーション制御システムが構築されていくでしょう。
おわりに
ステッピングモータエンコーダの高分解能化は、従来のオープンループ制御では不可能だった高精度・高安定な位置制御を実現し、多くの産業機器に革新をもたらしています。機械の信頼性や生産性を向上させるために、ステッピングモータエンコーダの導入は今後ますます重要となるでしょう。
