ステッピングモータは、入力されたパルス信号に応じて一定の角度ずつ回転するモータであり、産業用ロボット、工作機械、医療機器、自動化設備など、さまざまな分野で使用されています。通常、ステッピングモータはパルス数によって回転位置を制御しますが、過負荷や急激な速度変化によって脱調が発生すると、指令位置と実際の位置にずれが生じることがあります。このような問題を解決するために、エンコーダを使用してモータの実際の回転位置を検出する方法が採用されています。ここでは、ステッピングモータエンコーダによる位置検出の仕組みについて、7つのポイントに分けて詳しく説明します。
1. ステッピングモータの基本的な動作原理
ステッピングモータは、ドライバから送られるパルス信号によって回転角度を制御します。例えば、基本ステップ角が1.8度のモータでは、フルステップ駆動時に200パルスを入力すると1回転します。パルス数によって移動量を決定し、パルス周波数によって回転速度を調整できます。しかし、この方式では実際の回転位置を直接測定していないため、負荷が大きくなって脱調が発生しても、制御装置が位置ずれを検出できない場合があります。そのため、高い位置決め信頼性が求められる装置では、エンコーダによる位置検出が重要になります。
2. エンコーダの基本構造と役割
エンコーダは、モータの回転軸の動きを電気信号に変換する位置検出装置です。一般的には、光学式エンコーダと磁気式エンコーダが広く使用されています。光学式では、回転ディスクと発光素子、受光素子を組み合わせ、光の通過や遮断を検出して回転情報を取得します。一方、磁気式では、回転磁石と磁気センサを利用して回転角度を検出します。エンコーダをステッピングモータの軸に取り付けることで、実際の回転方向、移動量、回転速度などを把握できるようになります。
3. インクリメンタルエンコーダによる位置検出
インクリメンタルエンコーダは、モータの回転に伴ってパルス信号を出力する方式です。一般的には、A相とB相という2つの信号が使用され、それぞれの位相が90度ずれています。この位相差を利用することで、モータの回転方向を判別できます。また、パルス数をカウントすることで、基準位置からの相対的な回転角度を求められます。例えば、1回転あたり1000周期の信号を出力するエンコーダでは、A相とB相の両方の立ち上がりと立ち下がりを検出する4逓倍方式を使用すると、1回転あたり4000カウントの位置情報を取得できます。ただし、電源投入直後は基準位置が不明な場合があるため、原点復帰が必要になることがあります。
4. アブソリュートエンコーダによる位置検出
アブソリュートエンコーダは、回転位置に対応する固有のデジタル情報を出力する方式です。インクリメンタルエンコーダとは異なり、単回転型では1回転内の絶対角度を直接検出できます。また、多回転型では回転数の情報も取得できるため、複数回転にわたる位置管理が可能になります。停電や電源の再投入が発生した場合でも、位置情報を保持または復元できる構造であれば、原点復帰の手間を削減できます。そのため、起動時の位置確認が重要な産業設備や、高い位置再現性が求められる装置などに適しています。ただし、インクリメンタル方式と比較すると、一般的に構造が複雑になり、コストが高くなる傾向があります。
5. エンコーダ信号から回転位置を計算する方法
エンコーダによる位置検出では、出力された信号を制御装置で処理し、カウント値から回転角度を計算します。例えば、1回転あたり4000カウントのエンコーダを使用する場合、1カウントに相当する角度は360度を4000で割った0.09度になります。したがって、基準位置から1000カウント移動した場合、回転角度は90度と計算できます。また、一定時間内のカウント数の変化を測定することで、回転速度も算出できます。ただし、エンコーダの分解能と実際の位置決め精度は同じではなく、機械的な取り付け誤差やバックラッシュなども測定結果に影響します。そのため、必要な精度に応じたエンコーダの選定と適切な信号処理が重要です。
6. クローズドループ制御による位置ずれの補正
エンコーダを搭載したステッピングモータでは、クローズドループ制御によって位置ずれを検出し、補正できます。制御装置は、指令パルスから求めた目標位置と、エンコーダから取得した実際の位置を比較します。両者に差が生じた場合、その位置偏差に応じてモータの駆動電流や制御指令を調整します。これにより、負荷変動による位置ずれを抑え、脱調の検出や位置追従性能の向上が期待できます。また、必要なトルクに応じて電流を調整する方式では、消費電力や発熱を低減できる場合もあります。ただし、補正能力には限界があるため、モータのトルク特性や制御系の応答性能を考慮する必要があります。
7. 位置検出精度を高めるための注意点
ステッピングモータエンコーダの位置検出精度を高めるためには、エンコーダの分解能だけでなく、取り付け方法や周囲環境にも注意する必要があります。例えば、モータ軸とエンコーダの位置がずれている場合や、取り付け部分に緩みがある場合には、測定誤差が発生する可能性があります。また、電磁ノイズによってエンコーダ信号に異常が生じると、パルスの誤検出やカウントの欠落につながることがあります。そのため、シールドケーブルの使用、適切な接地、ノイズ対策などが重要です。さらに、使用環境に応じて温度、振動、耐久性などの仕様を確認することで、安定した位置検出を実現しやすくなります。
まとめ
ステッピングモータエンコーダは、モータの実際の回転位置を検出し、位置決め制御の信頼性を高めるための重要な装置です。インクリメンタル方式ではパルス数と位相差を利用して相対位置や回転方向を検出し、アブソリュート方式では回転位置を固有のデジタル情報として取得します。また、エンコーダから得られた位置情報をクローズドループ制御に活用することで、位置ずれの検出や補正が可能になります。適切なエンコーダの選定、正確な取り付け、信号処理および制御方式の最適化を行うことで、ステッピングモータの位置検出性能を向上させ、産業設備の安定した動作と高精度な位置決めを実現できます。
PR
ステッピングモータエンコーダは、モータの回転位置や回転量を検出し、実際の動作状態を確認するために使用されます。一般的なステッピングモータは、指令パルスに従って一定角度ずつ回転しますが、過負荷などによって脱調すると位置ずれが発生する場合があります。エンコーダを組み合わせることで、実際の位置を確認しながら制御できるため、位置決め精度や信頼性を高められます。そのため、高精度な位置制御や安定した運転が求められるさまざまな装置に適しています。
1．工作機械
ステッピングモータエンコーダは、CNC工作機械や小型加工機などに適しています。工作機械では、工具や加工テーブルを正確な位置まで移動させる必要があります。エンコーダによってモータの実際の回転位置を確認すると、位置ずれや脱調を検出しやすくなります。そのため、加工精度を安定させ、製品の品質を向上させることができます。
2．3Dプリンタ
3Dプリンタでは、X軸、Y軸、Z軸などを正確に移動させることが重要です。ステッピングモータにエンコーダを取り付けると、各軸が指令どおりに動いているかを確認できます。モータが何らかの原因で正常に動かなかった場合にも、位置の異常を検出できます。そのため、高精度な造形や安定した連続運転に適しています。
3．産業用ロボット
産業用ロボットでは、アームや搬送機構を正確に動かす必要があります。ステッピングモータエンコーダを使用すると、回転位置を確認しながら動作を制御できます。特に、繰り返し同じ位置に移動する作業では、位置精度と再現性が重要になります。エンコーダを利用することで、より安定したロボット制御を実現できます。
4．自動搬送装置
工場などで使用される自動搬送装置にも適しています。コンベアやスライド機構では、部品や製品を指定された位置まで正確に移動させる必要があります。エンコーダによってモータの動作を確認すると、搬送距離の誤差や位置ずれを検出できます。そのため、生産ラインの自動化や作業効率の向上に役立ちます。
5．半導体製造装置
半導体製造装置では、非常に高い位置決め精度が求められます。部品や基板を正確な位置に移動させるためには、モータの回転量を細かく管理する必要があります。ステッピングモータエンコーダを利用すると、モータの位置情報を確認しながら制御できます。そのため、高精度な位置決めが必要な検査装置や製造装置に適しています。
6．医療機器
医療機器の中には、ポンプ、分析装置、検査装置など、細かい動作制御を必要とする装置があります。ステッピングモータエンコーダを使用すると、モータが正しい位置まで移動したかを確認できます。また、異常な動作を検出しやすくなるため、装置の信頼性向上にもつながります。そのため、安定した制御が必要な医療関連装置に適しています。
7．カメラや光学機器
カメラ、顕微鏡、測定装置などの光学機器でも使用できます。例えば、レンズのフォーカス調整やステージの移動では、非常に細かい位置制御が必要になります。ステッピングモータエンコーダを利用すると、実際の位置を確認しながら微細な調整ができます。そのため、精密な撮影や測定を行う装置に適しています。
8．自動ドアや位置制御装置
自動ドアや電動ステージなど、決められた位置で停止する装置にも適しています。エンコーダを使用すると、モータの回転位置を検出できるため、開閉位置や停止位置をより正確に管理できます。また、負荷が変化した場合でも動作状態を確認できます。そのため、安全性と安定性が求められる位置制御装置に利用できます。
まとめ
ステッピングモータエンコーダは、モータの実際の回転位置を確認できるため、高い位置決め精度や安定した動作が求められる用途に適しています。工作機械、3Dプリンタ、産業用ロボット、自動搬送装置、半導体製造装置、医療機器、光学機器など、幅広い分野で使用できます。特に、脱調や位置ずれを防止したい装置では大きな効果を発揮します。ステッピングモータとエンコーダを適切に組み合わせることで、装置の精度、信頼性、安全性をさらに高めることができます。

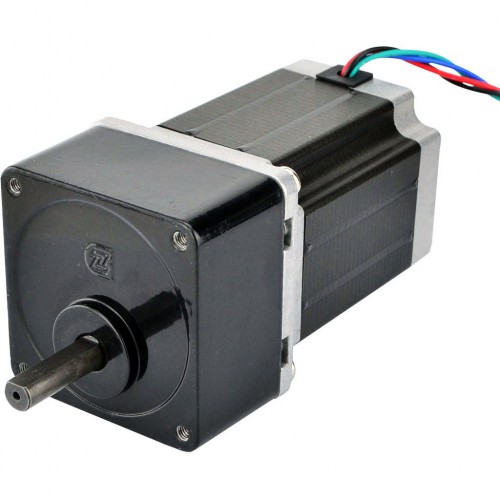

平行軸ギヤードモータは、モータの回転速度を減速機によって下げながら、必要なトルクを得るための駆動装置です。入力軸と出力軸が平行に配置される構造を持ち、搬送装置、コンベヤ、昇降機構、各種産業機械などで幅広く使用されています。安定した性能を発揮させるためには、モータの選定だけでなく、取付方向や軸芯、負荷条件、周囲環境などにも注意が必要です。ここでは、平行軸ギヤードモータの設置方法と使用時の注意点を8つに分けて解説します。
1．取付面を平らで十分な強度にする
平行軸ギヤードモータを設置する際は、まず取付面の平面度と強度を確認することが重要です。取付面に凹凸や傾きがあると、モータや減速機のケースに不要な力が加わる可能性があります。
振動しやすい薄い板材などへの設置も、騒音やボルトの緩みにつながることがあります。十分な剛性を持つフレームやベースを使用し、メーカーが指定する取付方法に従って固定しましょう。
2．出力軸の芯出しを正確に行う
ギヤードモータの出力軸と負荷側の軸を直接接続する場合は、両方の軸芯をできるだけ正確に合わせる必要があります。
芯ずれが大きい状態で運転すると、カップリングやベアリングに過剰な負荷がかかり、振動や異音、寿命低下の原因になります。フレキシブルカップリングを使用する場合でも、許容ミスアライメントの範囲内に調整することが重要です。
3．出力軸へ過大な荷重をかけない
平行軸ギヤードモータの出力軸には、許容ラジアル荷重や許容スラスト荷重が設定されています。プーリー、スプロケット、ギヤなどを取り付ける場合は、これらの荷重を確認する必要があります。
特にベルトやチェーンを強く張りすぎると、出力軸やベアリングに大きなラジアル荷重が加わります。負荷条件を計算し、メーカーが示す許容値を超えないように設計しましょう。
4．取付姿勢と潤滑条件を確認する
ギヤードモータは、製品によって水平、垂直、壁面など複数の取付姿勢に対応しています。ただし、減速機内部の潤滑方式によっては、使用できる取付方向が指定されていることがあります。
指定外の姿勢で使用すると、ギヤやベアリングへ潤滑油が十分に届かず、摩耗や発熱につながる可能性があります。設置前に取扱説明書で取付姿勢と潤滑条件を確認することが大切です。
5．電源と配線を正しく接続する
モータの電圧、周波数、相数などが使用する電源に適合していることを確認してから配線を行います。インバーターで駆動する場合は、モータがインバーター運転に対応しているかも確認が必要です。
また、接地や保護装置を適切に設け、端子部分に緩みがないよう確実に接続します。回転方向についても、試運転時に負荷をかける前に確認しておくと安全です。
6．定格トルクと負荷率に余裕を持たせる
平行軸ギヤードモータは、必要な出力トルクに対して十分な余裕を持つよう選定することが重要です。定格トルクぎりぎりで長時間使用すると、モータや減速機の発熱が大きくなる場合があります。
起動時に大きな負荷がかかる装置や、頻繁に正逆転する設備では、定常運転時だけでなく起動トルクや瞬間的なピーク負荷も考慮する必要があります。
7．周囲温度と放熱条件に注意する
モータと減速機は運転中に発熱するため、周囲に十分な放熱スペースを確保します。通風口をふさいだり、熱源の近くに設置したりすると温度が上昇しやすくなります。
また、高温、多湿、粉じん、水滴などが多い環境では、標準仕様の製品が適さない場合があります。設置環境に応じて耐熱性、防塵性、防水性などを確認しましょう。
8．定期点検で異常を早期に発見する
使用開始後は、異音、振動、温度上昇、油漏れ、取付ボルトの緩みなどを定期的に確認します。正常時の状態を把握しておくと、わずかな変化にも気づきやすくなります。
また、製品によっては潤滑油やグリースの点検・交換が必要です。異常が見つかった場合は無理に運転を続けず、原因を確認して必要に応じてメーカーや保守担当者へ相談しましょう。
まとめ
平行軸ギヤードモータを安定して使用するためには、強度のある取付面への確実な固定、正確な芯出し、出力軸荷重の管理が重要です。さらに、取付姿勢、配線、負荷率、周囲温度なども、寿命や運転性能に大きく影響します。
特に、減速機はモータだけでなくギヤやベアリングなど複数の機械部品で構成されているため、過負荷や芯ずれを避けることが大切です。設置時に適切な条件を整え、運転後も定期的な点検を行うことで、平行軸ギヤードモータの故障リスクを抑え、長期間安定した運転を維持しやすくなります。

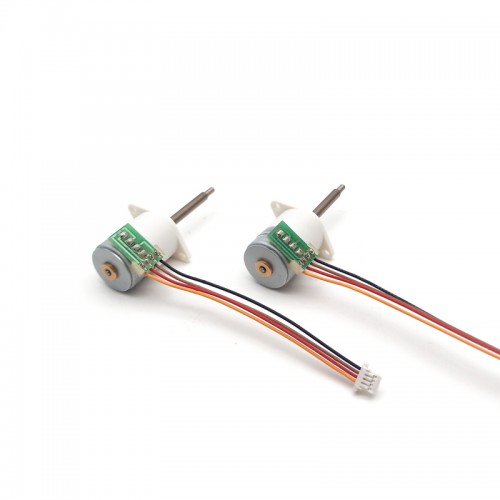

PM型ステッピングモータは、永久磁石を使用したロータを持ち、比較的シンプルな構造で一定角度ずつ回転できるモータです。プリンター、各種搬送機構、小型自動化装置など、位置決めや速度制御が必要な用途で広く利用されています。さらに、マイクロステップ制御を組み合わせることで、基本ステップをより細かく分割し、滑らかな回転や振動・騒音の低減を実現しやすくなります。ここでは、PM型ステッピングモータにおけるマイクロステップ制御の仕組みとポイントを8つに分けて解説します。
1．マイクロステップ制御の基本的な仕組み
マイクロステップ制御とは、ステッピングモータの1ステップをさらに細かく分割して駆動する方法です。通常のフルステップ駆動では一定角度ずつ回転しますが、マイクロステップでは各相に流す電流を細かく調整し、中間位置を作り出します。
例えば、1ステップを8分割や16分割することで、より細かな回転指令を与えることができます。これにより、PM型ステッピングモータの動きを滑らかにし、低速域でのぎこちなさを抑えやすくなります。
2．各相の電流を細かく制御する
PM型ステッピングモータのマイクロステップ制御では、2相のコイルに流す電流を段階的に変化させます。一般的には、正弦波に近い電流パターンを作ることで、ロータを中間位置へ移動させます。
単純にON・OFFするだけではなく、各相の電流比率を細かく調整することが重要です。そのため、マイクロステップ対応ドライバの電流制御性能が、回転の滑らかさや安定性に大きく影響します。
3．低速回転時の振動を抑えやすい
ステッピングモータは、ステップごとにロータが移動するため、低速回転時に振動が目立つことがあります。特にフルステップ駆動では、1回の移動角度が大きいため、機械的な衝撃が発生しやすくなります。
マイクロステップ制御を利用すれば、1回あたりの移動量を細かくできるため、ロータの動きを滑らかにできます。その結果、装置全体の振動を抑え、より安定した低速運転を実現しやすくなります。
4．騒音の低減に役立つ
PM型ステッピングモータでは、駆動条件によってコイルの励磁切り替えに伴う音や機械的な振動音が発生することがあります。特に静音性が求められる機器では、こうした騒音が問題になる場合があります。
マイクロステップ制御によって電流変化を滑らかにすると、急激なトルク変化を抑えやすくなります。そのため、プリンター、医療機器、分析装置など、静かな動作が求められる用途で有効です。
5．位置決めの分解能を高められる
マイクロステップ制御では、基本ステップを複数に分割するため、指令上の位置分解能を高めることができます。微小な角度移動が必要な装置では、大きなメリットとなります。
ただし、マイクロステップ数を増やせば、そのまま絶対位置精度が同じ割合で向上するわけではありません。負荷トルク、摩擦、磁気特性、機械系のバックラッシなども実際の位置精度に影響するため、分解能と精度は分けて考えることが重要です。
6．ドライバの設定が重要になる
PM型ステッピングモータでマイクロステップ制御を行うには、対応するドライバを使用する必要があります。ドライバによって、2分割、4分割、8分割、16分割など、設定できる分割数が異なります。
また、モータの定格電流に合わせて電流値を適切に設定することも重要です。電流が不足するとトルクが低下し、反対に高すぎると発熱が増加します。モータとドライバの仕様を確認し、適切な設定を行う必要があります。
7．高速域ではトルク特性にも注意する
マイクロステップ制御は滑らかな回転に有効ですが、すべての速度域で同じ効果が得られるわけではありません。ステッピングモータは一般的に、回転速度が高くなるほど利用できるトルクが低下します。
そのため、高速運転を行う場合は、分割数だけでなく、モータのトルク特性や電源電圧、ドライバ性能も確認する必要があります。必要以上に細かいマイクロステップ設定にすると、制御パルス数が増えるため、コントローラ側の処理能力も考慮することが大切です。
8．用途に合わせて分割数を選ぶ
マイクロステップの分割数は、多ければ必ず良いというわけではありません。高い分割数は滑らかな動作に有利ですが、制御パルス数が増え、システム構成が複雑になる場合があります。
例えば、静音性や滑らかな低速運転を重視する用途では比較的細かな分割が適しています。一方、単純な位置決めや高速動作を重視する場合は、必要以上に高い分割数を設定しない方が効率的なこともあります。装置の目的に合わせて最適な設定を選ぶことが重要です。
PM型ステッピングモータのマイクロステップ制御は、各相の電流を細かく調整し、基本ステップの中間位置を作ることで、より滑らかな回転を実現する制御方式です。低速時の振動や騒音を抑え、位置指令の分解能を高められることが大きなメリットです。
一方で、マイクロステップ数を増やすだけで位置精度が自動的に向上するわけではなく、モータの磁気特性、負荷、機械剛性、ドライバの電流制御性能なども重要になります。PM型ステッピングモータの特性と用途を理解し、適切な分割数や電流設定を選ぶことで、安定性と静音性に優れたモーション制御を実現しやすくなります。
ハイブリッドステッピングモーターは、高い位置決め精度とトルク性能を持ち、FA装置、搬送機器、工作機械など幅広い分野で利用されています。一方、パルス状に回転する特性から、運転条件によっては振動や騒音が発生することがあります。安定した運転を実現するには、駆動方式、速度、電流、機械構造などを総合的に調整し、共振を抑えることが重要です。
1．マイクロステップ駆動を活用する
ハイブリッドステッピングモーターでは、1ステップごとにロータが移動するため、フルステップ駆動ではトルク変動が大きくなり、振動が発生しやすい場合があります。
マイクロステップ駆動を使用すると、各相の電流を細かく制御して1ステップをさらに分割できます。回転が滑らかになり、低速域を中心に振動や作動音を抑える効果が期待できます。
2．共振しやすい回転速度を避ける
ステッピングモーターには、モーター本体や負荷機構の固有振動数と駆動パルスが重なり、振動が大きくなる速度領域があります。
運転中に特定の速度だけ騒音や振動が増える場合は、その速度域を短時間で通過させたり、使用速度を変更したりする方法が有効です。実機で速度を変えながら共振点を確認すると対策しやすくなります。
3．加速・減速を滑らかに設定する
停止状態から急激に高速回転させると、ロータや負荷に大きな慣性力が加わり、振動が発生しやすくなります。急停止の場合も同様です。
加速・減速時間を適切に設定し、徐々に速度を変化させることで機械的なショックを軽減できます。滑らかな加減速は、脱調を防止するうえでも効果的です。
4．駆動電流を適正化する
必要以上に大きな電流を流すと、トルクは確保しやすくなる一方で、振動、騒音、発熱が増える場合があります。反対に電流が不足すると、動作が不安定になり脱調の原因になります。
モーターの定格電流と実際の負荷を確認し、必要なトルクを確保できる範囲で適切な電流値を設定します。停止時には保持電流を下げることで、発熱や微振動を抑えられる場合もあります。
5．負荷慣性とのバランスを調整する
モーターに対して負荷慣性が大きすぎると、加減速時の追従性が低下し、振動が発生しやすくなります。大型プーリーや重いテーブルなどは特に影響します。
可動部分を軽量化したり、適切な減速機を組み合わせたりして、モーターから見た負荷慣性を調整します。モーター容量を選定する段階から負荷慣性を考慮することが大切です。
6．取付部の剛性を高める
モーターを取り付けるブラケットやフレームの剛性が不足していると、モーター自身の振動が装置全体へ伝わり、大きな騒音として聞こえることがあります。
十分な厚みと剛性を持つ取付面へ確実に固定し、ボルトの緩みも定期的に確認します。必要に応じて防振材を利用する方法もありますが、位置決め精度への影響も考慮する必要があります。
7．カップリングや軸の芯ずれを確認する
モーター軸と負荷軸の芯がずれていると、回転するたびに余分な力が発生し、振動や異音の原因になります。また、軸受への負担も大きくなります。
取り付け時には平行偏心や角度ずれを確認し、用途に適したカップリングを使用します。カップリングの緩みや損傷についても定期的に点検することが重要です。
8．ドライバとの組み合わせを最適化する
ハイブリッドステッピングモーターの振動・騒音は、使用するドライバの性能にも左右されます。電流波形を滑らかに制御できるドライバでは、低騒音化しやすくなります。
マイクロステップ分解能、駆動電流、電源電圧などをモーター仕様に合わせて設定します。モーターとドライバを個別に考えるのではなく、一つの駆動システムとして最適化することがポイントです。
まとめ
ハイブリッドステッピングモーターの振動・騒音を抑えるには、マイクロステップ駆動の活用、共振速度の回避、滑らかな加減速、適切な電流設定などが有効です。さらに、負荷慣性、取付部の剛性、軸の芯ずれ、ドライバ性能といった機械・電気の両面から対策する必要があります。特定の方法だけで解決しようとせず、実際の運転状態を確認しながら各条件を調整することで、静かで安定した駆動と位置決め性能の向上につながります。
