ステッピングモーターは、入力されたパルス信号に応じて「カクカク」と一定角度ずつ回転するモーターです。
一般的なモーターのように連続的に回るのではなく、ステップ（刻み）ごとに決まった角度だけ回転するのが最大の特徴です。
1パルス → 1ステップ（例：1.8°だけ回転）
パルス数を数えることで、「今どの位置にいるか」を把握しやすい
この特性から、ステッピングモーターは位置決め制御や速度制御がしやすいモーターとして、プリンタ・FA機器・3Dプリンタ・半導体製造装置などで広く利用されています。
1．ステッピングモーターの基本的な特徴
オープンループ制御ができる
エンコーダがなくても、理論上は「何パルス送ったら何度回転したか」が分かるため、構成がシンプルになります。
低速で高トルクを出しやすい
低速域の保持トルクが大きく、静止状態でも通電しておくことで位置をしっかり保持できます。
停止位置の安定性が高い
決められたステップ位置に「カチッ」と止まるイメージで、細かな位置決めに適しています。
速度制御も比較的簡単
パルス周波数（パルスを送る速さ）を変えることで、回転速度も容易に変えられます。
2．ステッピングモーターの主な種類
ステッピングモーターは、構造や駆動方式の違いによっていくつかの種類に分けられます。
ここでは代表的な分類として、
構造による分類
巻線・駆動方式による分類
の2つに分けてご紹介します。
2-1．構造による主な種類
（1）VR型ステッピングモーター（Variable Reluctance：可変リラクタンス型）
VR型ステッピングモーターは、ローター（回転子）が軟鉄でできており、凸形の歯を持つ構造のモーターです。ローター自体には永久磁石が入っていません。
ステータ（固定子）側のコイルに通電 → 磁界が発生
磁気的に最も「抵抗の小さい位置（リラクタンスが小さい位置）」へローターが吸い寄せられて回転する
特徴
構造が比較的シンプル
比較的細かいステップ角が得られる
ただし、トルクは永久磁石を用いるタイプ（後述）より小さめ
現在は、より高トルクなハイブリッド型に置き換えられることが多く、使用例はやや少なくなっています。
（2）PM型ステッピングモーター（Permanent Magnet：永久磁石型）
PM型ステッピングモーターは、ローターに永久磁石を用いたタイプです。
ローターがN極・S極をもつ円筒状の磁石になっており、ステータ側のコイルを励磁することで、磁石の極と引き合うようにステップ回転します。
特徴
構造が簡単でコストも抑えやすい
低速で比較的高いトルクが得られる
ステップ角は一般的に大きめ（例：7.5°、15°など）
家電や簡易な位置決め、インジケータなど、あまり細かい分解能を必要としない用途で使われることが多いタイプです。

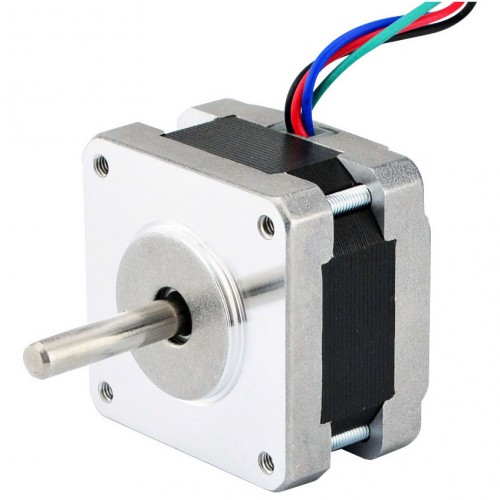

（3）ハイブリッド型ステッピングモーター（Hybrid型）

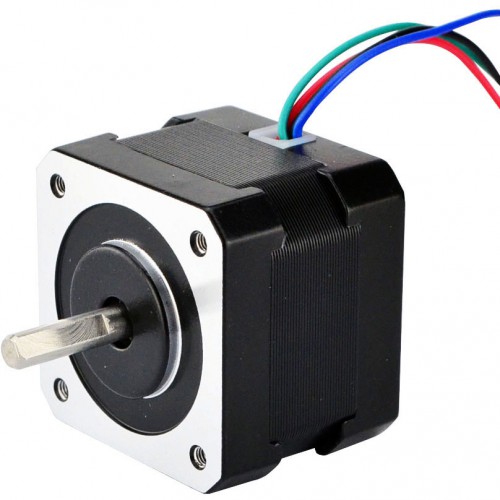

ハイブリッド型ステッピングモーターは、VR型とPM型の特徴を組み合わせた構造を持つ、現在最も一般的なステッピングモーターです。
ローターには永久磁石＋歯付きの鉄心
ステータ側にも細かい歯を持ち、多極構造になっている
特徴
高トルク・高分解能（一般的なステップ角は 1.8°／0.9° など）
低速から中速まで安定した駆動がしやすい
産業機器・3Dプリンタ・精密装置など、多くの分野で標準的に採用
「ステッピングモーター」と言えば、多くの場合このハイブリッド型ステッピングモーターを指すことが多いです。
2-2．巻線・駆動方式による種類
ステッピングモーターは、内部の巻線構成とドライバ側の駆動方式の違いでも分類されます。

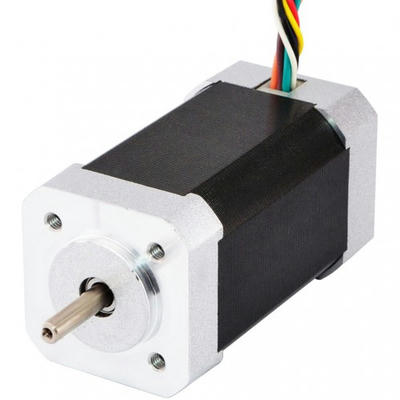

（1）ユニポーラ型ステッピングモーター
ユニポーラ型は、1相あたり中央タップ付きの巻線を持ち、6線または5線で構成されるタイプです。
特徴
巻線の一部だけを順番に励磁して駆動するため、ドライバ回路が比較的簡単
トルクはバイポーラ型と比べるとやや小さい傾向
古い機器や簡易制御で採用されることが多かった
近年では、よりトルク効率の良いバイポーラ型ステッピングモーターが主流になりつつあります。

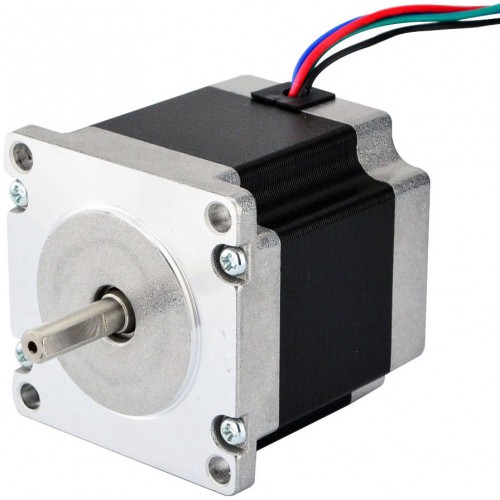

（2）バイポーラ型ステッピングモーター
バイポーラ型は、1相あたり巻線が1つ（両端リード）で、4本リード線を持つタイプです。
ドライバ側で電流の向きを切り替え（Hブリッジ駆動）、プラス・マイナス両方向に電流を流して駆動します。
特徴
同サイズのユニポーラ型より高トルクを得やすい
駆動回路はユニポーラ型より複雑だが、IC・ドライバモジュールの普及で扱いやすくなっている
マイクロステップ駆動との相性が良く、滑らかな回転・高分解能を得やすい
現在の多くのFA機器や3Dプリンタ、小型ロボットに採用されているのは、このバイポーラ型ステッピングモーターです。
2-3．特殊な形式：リニアステッピングモーター など
回転ではなく「直線運動」を直接得るために設計されたリニアステッピングモーターもあります。
ステータがレール状、ローターがスライダ状になっており、ステップごとに直線方向へ移動
リニアガイドと組み合わせた直線位置決めステージなどに利用
ほかにも、中空シャフト構造のステッピングモーターや、ギヤ付きステッピングモーターなど、用途に応じたバリエーションが存在します。
3．ステッピングモーターの種類選定の簡単な目安
用途に応じて、どの種類のステッピングモーターを選ぶかのざっくりとした目安は次の通りです。
簡易な動作・大きなステップで十分
→ PM型・ユニポーラ型
一般的な位置決め・FA機器・3Dプリンタなど
→ ハイブリッド型 × バイポーラ駆動（1.8°タイプが定番）
より高分解能・静音・滑らかな動作が必要
→ ハイブリッド型（0.9°タイプ）＋マイクロステップ駆動
直線運動をそのまま取り出したい
→ リニアステッピングモーター
まとめ
ステッピングモーターとは、
「パルス信号に応じて一定角度ずつ回転し、位置決めや速度制御がしやすいモーター」です。
主な種類としては、
構造による分類
VR型ステッピングモーター
PM型ステッピングモーター
ハイブリッド型ステッピングモーター（現代の主流）
駆動・巻線による分類
ユニポーラ型ステッピングモーター
バイポーラ型ステッピングモーター
などがあり、用途や必要なトルク・分解能・制御方法に応じて使い分けられています。
ステッピングモーターをうまく選定・活用することで、シンプルな構成で高精度なモーション制御を実現することができます。
PR

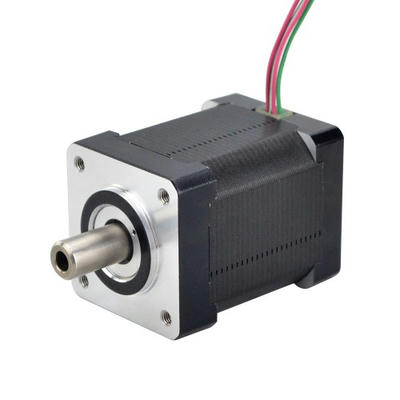

中空ステッピングモータの軸封不良による水漏れや油漏れが発生する場合、以下に挙げるような様々な原因が考えられます：
1. 軸封の損傷:
- 軸封自体が損傷している場合、水や油が外部に漏れる可能性があります。損傷は使用中の振動や摩擦、過剰な圧力などが原因となることがあります。
2. 軸封の劣化:
- 軸封が経年劣化している場合、シール性能が低下し、水や油の漏れが発生する可能性があります。劣化は熱、化学物質、摩擦などによって引き起こされることがあります。
3. 不適切な取り付け:
- 軸封が不適切に取り付けられていると、シールが適切に機能せず、漏れが発生する可能性があります。適切な取り付け手順や圧入などが行われているかどうかを確認する必要があります。
4. 環境条件:
- 水漏れや油漏れの原因として、使用環境の影響も考えられます。例えば、高温や高湿度の環境、化学物質の影響などが軸封の劣化や損傷を引き起こす可能性があります。
5. 過剰な負荷や振動:
- モーターに過剰な負荷がかかったり、振動が発生したりすると、軸封に負担がかかり、損傷や漏れが発生する可能性があります。
6. メンテナンス不良:
- 適切な定期メンテナンスが行われていない場合、軸封の状態が確認されず、漏れが放置される可能性があります。
これらの要因を考慮して、軸封不良による水漏れや油漏れの原因を特定し、修理や交換を行うことが重要です。また、定期的なメンテナンスや適切な使用環境の確保も重要なポイントとなります。

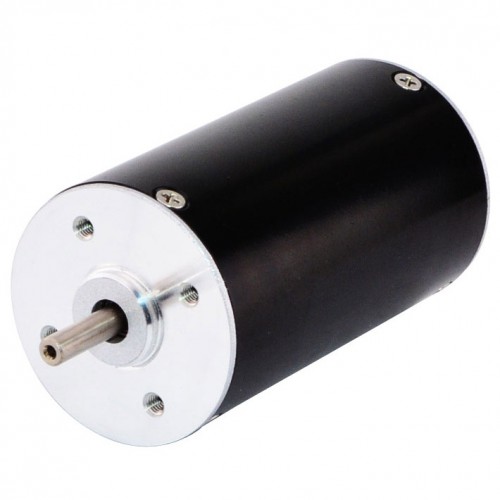

ブラシレスDCモータの性能が低下する原因はさまざまですが、一般的な原因として以下の点が考えられます：
1. 熱問題:
- 過熱はブラシレスDCモータの性能低下を引き起こす主要な要因の1つです。長時間の連続運転や過負荷などによりモータが過熱すると、磁性材料の特性が変化し、モータの性能が低下します。
2. 磁石の劣化:
- BLDCモーターには永久磁石が使用されており、磁石の劣化が起こると性能が低下します。磁石が温度や磁場の影響を受けると、磁力が弱まり、トルクや効率が低下します。
3. ベアリングの摩耗:
- モータの軸受部分が摩耗すると、回転部の運動が滑らかでなくなり、効率が低下します。適切な潤滑や定期的なメンテナンスが重要です。
4. コイルの故障:
- ブラシレスDCモータのコイルに問題があると、モータの動作が不安定になり、性能が低下します。コイルの断線やショートなどが原因となります。
5. 制御回路の問題:
- ブラシレスDCモータを制御する回路に不具合があると、正確な制御ができず、性能が低下します。制御回路の故障や誤った設定が原因となることがあります。
6. 環境要因:
- モータを使用する環境が不適切な場合、例えば湿気や塵埃の影響を受けると、性能が低下する可能性があります。
これらの要因がBLDCモーターの性能低下の原因となり得ます。定期的な点検、適切な保守、環境管理、そして適切な使用条件下でモータを運転することが重要です。異常が見つかった場合は、速やかに対処することで、モータの寿命や性能を維持することができます。

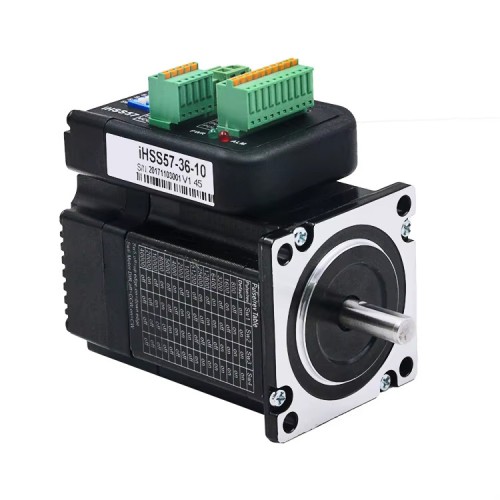

ステッピングモータエンコーダは、さまざまな応用において有用です。以下に、ステッピングモータエンコーダの主な応用例をいくつか紹介します。
1. 位置制御: ステッピングモータはステップ角度に基づいて正確に位置制御できる特徴を持ちます。しかし、ステッピングモータはオープンループ制御であり、負荷変動や誤差蓄積によって位置精度が低下する可能性があります。エンコーダを使用することで、ステッピングモータの位置をフィードバックできます。これにより、位置の正確な制御と位置合わせが可能になります。
2. 速度制御: ステッピングモータはステップパルスの周波数によって回転速度を制御しますが、負荷変動や電源電圧の変動によって速度の安定性が損なわれる場合があります。エンコーダを使用することで、回転速度を正確に計測し、フィードバック制御を行うことができます。これにより、ステッピングモータの速度安定性を向上させることができます。

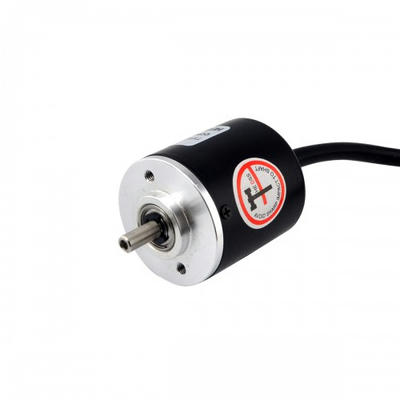

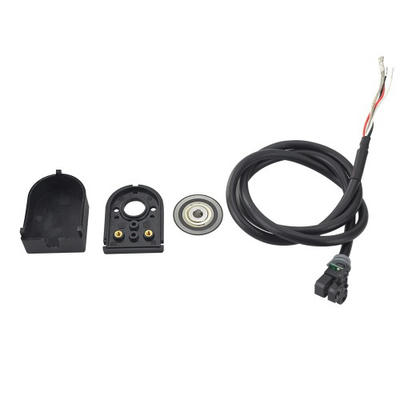

「写真の由来：1000 CPR 光学式ロータリーエンコーダー AB 2チャンネル ID 5mm HKT30 シールドケーブル付」
「写真の由来：1000 CPR 光学式ロータリーエンコーダー AB 2チャンネル ID 5mm HKT30 シールドケーブル付」
3. トルク制御: ステッピングモータは通常、トルク制御が困難な特徴を持っています。エンコーダを使用することで、モータの回転角度と負荷トルクを計測し、フィードバック制御を行うことができます。これにより、ステッピングモータのトルクを正確に制御し、負荷変動に対する安定性を向上させることができます。
4. モーションプロファイル制御: ステッピングモータエンコーダの組み合わせは、複雑なモーションプロファイル制御にも使用されます。エンコーダからのフィードバック情報を使用して、加速度、速度、位置のプロファイルを制御することができます。これにより、滑らかな動きや高精度の位置制御が可能になります。

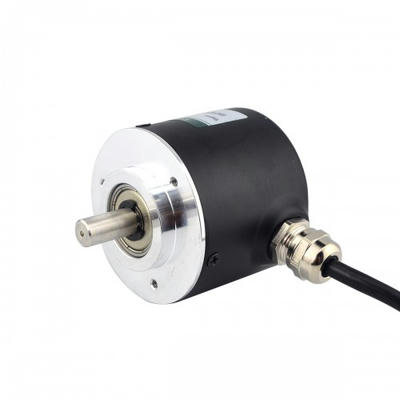

「写真の由来：100 CPR インクリメンタルステッピングモータロータリーエンコーダ AB 2チャンネル 4mm ソリッドシャフト ISC3004」
「写真の由来：100 CPR インクリメンタルステッピングモータロータリーエンコーダ AB 2チャンネル 4mm ソリッドシャフト ISC3004」
5. ホーミングおよび位置検出: ステッピングモータエンコーダは、ホーミング（原点復帰）操作や特定位置の検出にも使用されます。エンコーダの信号を使用して、特定の位置や原点位置を検出し、制御システムが正確に位置を把握できるようにします。
これらはステッピングモータエンコーダの一般的な応用例ですが、実際の応用はさまざまです。ステッピングモータエンコーダの組み合わせによって、位置制御、速度制御、トルク制御、モーションプロファイル制御などの要件に対応できる高度な制御システムを実現することができます。
ハイブリッドステッピングモーターの駆動回路と制御アルゴリズムを適合させるには、以下の手順を考慮することが重要です:
1. モータードライバの選択: ハイブリッドステッピングモーターを駆動するためには、適切なモータードライバを選択する必要があります。モータードライバは、モーターへの電力供給や制御信号の処理を担当します。モータードライバの選択には、モーターの仕様（電圧、電流など）、必要な制御機能（マイクロステップ、速度制御など）、およびシステムの要件を考慮する必要があります。
2. 回路の接続: 選択したモータードライバをハイブリッドステッピングモーターに接続します。モータードライバの仕様に従って、電源、制御信号、および必要な回路を接続します。適切な電源供給と信号の配線を行い、モーターとドライバの間の通信を確立します。
3. 制御アルゴリズムの実装: ハイブリッドステッピングモーターを制御するためには、適切な制御アルゴリズムを実装する必要があります。一般的な制御アルゴリズムには、パルス列制御やマイクロステップ制御があります。パルス列制御では、モータードライバにパルス信号を送ることでステップを制御します。マイクロステップ制御では、微小な電流パターンを使用してスムーズな運動を実現します。
4. 制御パラメータの調整: 制御アルゴリズムを適用する前に、制御パラメータを適切に調整する必要があります。これには、ステップ角、速度、加速度、および応答性などのパラメータを調整することが含まれます。モーターの仕様やアプリケーションの要件に基づいて、最適なパラメータを見つけるために、実験や試行錯誤が必要になる場合があります。
5. モーションプロファイルの最適化: ハイブリッドステッピングモーターの制御では、スムーズな運動や高い精度を実現するためにモーションプロファイルの最適化が重要です。加速度や速度のプロファイルを調整し、モーターの動作特性に合わせて適切な速度制御を行います。この過程では、モーターのトルク特性や応答性を考慮する必要があります。
以上の手順を実行することで、ハイブリッドステッピングモーターの駆動回路と制御アルゴリズムを適合させることができます。ただし、モーターの仕様やアプリケーションの要件に応じて、具体的な回路設計や制御アルゴリズムの詳細な調整が必要になる場合があります。専門家の助言や関連する文献を参考にしながら、適切な設計と調整を行うことをお勧めします。
