近年、自動化設備や精密機械の発展に伴い、モーターにはより高い性能が求められております。その中でも、ACサーボモーターは、高速かつ正確な制御が可能な駆動装置として広く利用されております。特に、応答性と安定性は、ACサーボモーターの性能を評価するうえで非常に重要な要素でございます。応答性が高ければ素早い動作が可能となり、安定性が高ければ精度の高い運転を維持することができます。本稿では、応答性と安定性という二つの観点から、ACサーボモーターの性能について考察いたします。
1．応答性の高さ
ACサーボモーターの大きな特徴の一つは、指令に対して素早く反応できる点でございます。外部から速度や位置に関する指令が与えられると、モーターは短時間でその目標値に到達することが可能でございます。
この高い応答性により、生産設備やロボットアームのように、瞬時の動きが求められる場面でも正確な制御を実現できます。特に、頻繁な加減速を伴う装置では、応答性の良し悪しが作業効率に大きく影響いたします。

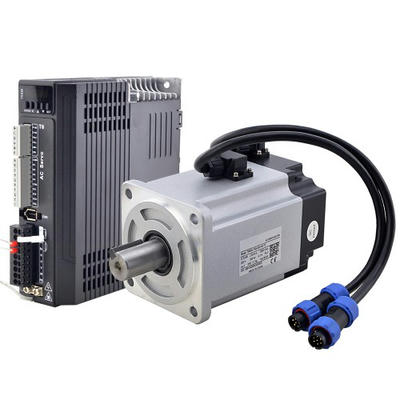

「写真の由来：E6シリーズ 1000W ACサーボモーター&ドライバーキット 3000rpm 3.18Nm 17ビットエンコーダー IP65」
「写真の由来：E6シリーズ 1000W ACサーボモーター&ドライバーキット 3000rpm 3.18Nm 17ビットエンコーダー IP65」
2．位置決め精度への影響
応答性が優れているACサーボモーターは、目標位置まで迅速かつ正確に到達することができます。そのため、高精度な位置決めが必要な装置に非常に適しております。
たとえば、半導体製造装置や工作機械では、わずかなずれも製品品質に影響を与えるため、モーターの応答性能が重要となります。応答性が高いほど、制御遅れを小さくし、より正確な位置決めが可能となります。
3．安定性の重要性
ACサーボモーターにおいては、単に速く動くだけではなく、安定して運転できることも重要でございます。安定性が低い場合、振動やハンチングが発生し、装置全体の性能低下につながるおそれがございます。
一方、安定性が高いモーターは、負荷変動や外乱が加わった場合でも、滑らかで安定した運転を維持することができます。このため、長時間連続で運転する産業設備においては、安定性が非常に大きな意味を持っております。
4．応答性と安定性のバランス
ACサーボモーターの性能を考える際には、応答性だけ、あるいは安定性だけを重視すればよいわけではございません。応答性を過度に高めると、制御系が不安定になり、振動や騒音の原因となる場合がございます。
そのため、実際の運用においては、応答性と安定性のバランスを適切に調整することが重要でございます。用途に応じて最適な制御パラメータを設定することで、モーター本来の性能を十分に引き出すことができます。
5．実際の用途における価値
ACサーボモーターは、産業用ロボット、搬送装置、包装機械、NC工作機械など、多様な分野で活用されております。これらの設備では、素早い動作と安定した制御の両方が求められるため、ACサーボモーターの特性が大きな利点となります。
特に、高速運転を行いながらも精度を保たなければならない場面では、応答性と安定性の両立が生産性向上に直結いたします。したがって、この二つの性能は、実用面において極めて重要であるといえます。
まとめ
以上のように、ACサーボモーターの性能を評価するうえでは、応答性と安定性が非常に重要な要素でございます。応答性は素早く正確な動作を可能にし、安定性は滑らかで信頼性の高い運転を支えます。さらに、この二つの要素は相互に関係しており、適切なバランスを保つことで、より優れた性能を発揮いたします。したがいまして、ACサーボモーターを選定・活用する際には、応答性と安定性の両面から総合的に判断することが必要でございます。
PR
ACサーボモーターは、工作機械、産業用ロボット、搬送装置などで広く使われている高性能アクチュエータです。その大きな特徴は、用途に応じて「速度」「位置」「トルク」を切り替えて制御できることにあります。
本稿では、ACサーボモーターの基本構成にふれながら、代表的な制御方式である「速度制御」「位置制御」「トルク制御」について、わかりやすく整理してご説明いたします。
1．ACサーボモーターとサーボドライバの関係
ACサーボモーターは、単体で賢く動いているわけではなく、サーボドライバ（アンプ）とセットで制御システムを構成します。
モーター：回転を生み出す「力の源」
エンコーダ：回転角度・速度を計測する「センサー」
サーボドライバ：電流を制御し、指令値どおりのトルク・速度・位置になるように調整する「頭脳と心臓」
上位のコントローラ（PLC・NC・マイコンなど）からの指令がサーボドライバに入り、サーボドライバがモーターとエンコーダを使ってフィードバック制御を行うことで、高精度なモーションを実現しています。
2．速度制御（Speed Control）とは
2-1．速度制御の概要
速度制御は、その名のとおり「モーターの回転速度を一定に保つ」ことを目的とした制御方式です。
上位コントローラからは「毎分◯回転で回しなさい」「この速度でベルトを送りなさい」といった速度指令が与えられます。
サーボドライバは、エンコーダで実際の回転速度を常に監視します。
指令速度と実速度の差をもとに、モーターに流す電流を調整し、回転を加速・減速させます。
これにより、負荷トルクが変動しても、指定した速度をできるだけ一定に維持しようとする動きになります。
2-2．速度制御が向いている用途
コンベヤの一定速度搬送
巻き取り機・送り装置の定速運転
ファンやポンプなど、回転数自体を主に制御したい機器
「位置はそれほど厳密でなく、安定した速度が重要」という用途に適した制御方式です。
3．位置制御（Position Control）とは
3-1．位置制御の概要
位置制御は、ACサーボモーターの最も代表的な使われ方で、**「指定された角度（パルス数）の位置まで正確に動かす」**ための制御方式です。
上位コントローラからは、パルスや通信で「何パルス分回転しなさい」「ここまで移動しなさい」という位置指令が出されます。
サーボドライバは、エンコーダから得た現在位置と、目標位置との差（偏差）を常に計算します。
その差がゼロになるように、必要な速度・トルクを生成してモーターを動かします。
このようにして、サーボシステムは高精度な位置決めを実現いたします。
3-2．位置制御が向いている用途
産業用ロボットの関節軸
工作機械の送り軸（X・Y・Z）
位置決めテーブル・リニアステージ
ラベリング・印字・ピック＆プレースなどの位置決め動作
「何mm動かすか」「どの角度で止めるか」が最重要の用途では、位置制御モードが基本となります。
4．トルク制御（Torque Control）とは
4-1．トルク制御の概要
トルク制御は、「どれだけの力（トルク）で回転させるか」を制御する方式です。
速度や位置そのものではなく、モーターが発生する“力の大きさ”を直接指令するイメージになります。
上位コントローラからは、「このトルクを維持しなさい」「一定の押し付け力で押し続けなさい」といったトルク指令が出ます。
サーボドライバは、モーター電流を制御して、設定されたトルクになるように調整します。
このとき、速度や位置は負荷条件に応じて変化するため、固定されません。たとえば、力だけを一定にして、位置は相手側の動きに合わせて変わるような場面で有効です。
4-2．トルク制御が向いている用途
ネジ締め・締結作業（一定トルクで締め付け）
押し当て・研磨・プレスなど、押し付け力の制御
テンション制御（フィルムやワイヤの張力一定制御）
人と接触する協働ロボットでの力制御
トルク制御を使うことで、「強すぎず弱すぎない力加減」を機械的に再現しやすくなります。
5．3つの制御モードの関係と切り替え
ACサーボモーターのサーボドライバ内部では、多くの場合、
トルク制御ループ（電流ループ）
速度制御ループ
位置制御ループ
が階層的に組み合わさっています。
簡単にイメージすると：
一番内側：トルクを素早く制御
その外側：速度を安定させる
最も外側：位置を目標どおりに合わせる
という構造になっており、ユーザーは「位置制御モード」「速度制御モード」「トルク制御モード」のいずれかを選択して使います。
5-1．モード切り替えの例
通常は位置制御で素早く位置決め
最後の当接部分だけトルク制御に切り替えて、一定の押し付け力で当てる
ライン停止中はトルクを抑えた速度制御でゆっくり回し続ける
このように、一つの装置の中で複数モードを組み合わせて使うことで、より柔軟で高機能な動作を実現できます。
6．用途別の「制御方式」ざっくり目安
最後に、「どの制御方式を選ぶべきか」のざっくりした目安をまとめます。
位置制御が主役の場面
正確な位置決めが必要
ロボット軸・位置決めテーブル・加工機の送りなど
速度制御が主役の場面
一定速度で回し続けたい
コンベヤ・ファン・ポンプ・定速送りなど
トルク制御が主役の場面
力（押し付け・締め付け・張力）を制御したい
ネジ締め、テンション制御、人と協働するロボットなど
実際の装置設計では、これらを単独で使うのではなく、状況に応じて組み合わせることで、よりきめ細かな制御が可能になります。
ACサーボモーターの「速度制御」「位置制御」「トルク制御」の違いを理解しておくことで、装置の仕様検討やサーボシステムの選定がスムーズになります。もし、「ロボット用途だけに絞って説明してほしい」「ネジ締め機向けのトルク制御を詳しく知りたい」といったご要望があれば、その用途に特化した解説もお作りいたします。
一体型サーボモータの省エネと効率の最適化には、以下のような方法があります:
1. 適切なサイジング: サーボモータを適切なサイズで選定することが重要です。過大なサーボモータを使用すると、必要以上の電力を消費する可能性があります。逆に、過小なサーボモータを使用すると、負荷に対して効率的に動作しない場合があります。メーカーの仕様や推奨ガイドラインを参考にし、適切なサイズのサーボモータを選択します。
2. モータドライブの最適化: サーボモータの効率を最大化するためには、適切なモータドライブを使用することが重要です。モータドライブは、サーボモータの電力供給と制御を担当しています。高効率でエネルギー損失の少ないモータドライブを選ぶことで、サーボモータの効率を向上させることができます。
3. ロードの最適化: サーボモータの効率を向上させるためには、負荷の最適化が重要です。負荷がサーボモータに対して適切にバランスされているかを確認し、余分な負荷や摩擦を最小限に抑えます。また、負荷が変動する場合には、フィードバック制御やオートチューニング機能を使用して、サーボモータの動作を最適化します。
4. エネルギーリカバリ: サーボモータには、エネルギーリカバリ機能を備えたモータドライブを使用することができます。エネルギーリカバリ機能は、デセラレーションやブレーキング時に発生する運動エネルギーを回収し、電力に変換することで省エネ効果を実現します。このような機能を活用することで、サーボモータの効率を向上させることができます。
5. モーションプロファイルの最適化: サーボモータの効率を最大化するためには、適切なモーションプロファイルを設定することが重要です。モーションプロファイルは、加速度、速度、位置の変化などを制御するためのパラメータです。効率的なモーションプロファイルを設定することで、サーボモータの動作をスムーズかつ効率的に制御することができます。
これらの手法を組み合わせることで、一体型サーボモータの省エネと効率を最適化することができます。ただし、具体的な最適化手法は使用するサーボモータの仕様やアプリケーションの要件によって異なる場合があります。
サーボモータとサーボドライバの接続方法は、一般的に以下の手順に従って行われます。ただし、具体的な接続方法は使用している機種やメーカーによって異なる場合がありますので、取扱説明書やメーカーの指示に従うことが重要です。
1. 電源の接続: サーボモータとサーボドライバはそれぞれ電源を必要とします。まず、サーボドライバの電源を適切な電源供給装置に接続します。その後、サーボモータにも電源を供給するために、サーボドライバからモータへの電源配線を行います。電源の極性や電圧などは、サーボモータとサーボドライバの仕様に従って設定する必要があります。

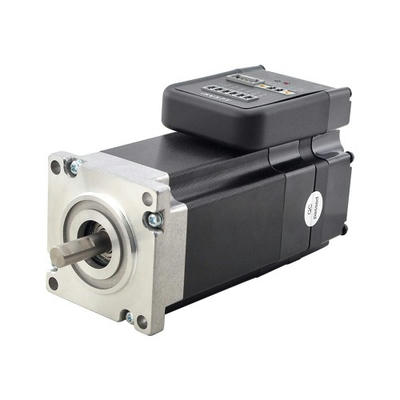

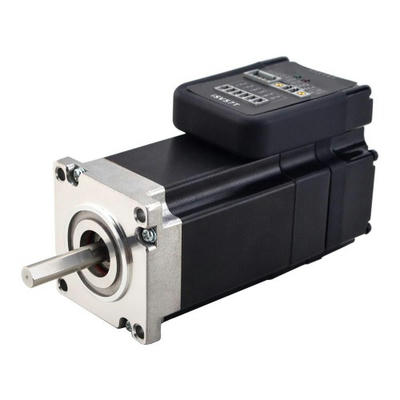

「写真の由来：ショートシャフト NEMA 23 一体型サーボモータ iSV57T-130S 130W 3000rpm 0.45Nm 20-50VDC」
「写真の由来：ショートシャフト NEMA 23 一体型サーボモータ iSV57T-130S 130W 3000rpm 0.45Nm 20-50VDC」
2. 制御信号の接続: サーボモータの制御信号は、サーボドライバから供給されます。一般的には、制御信号はパルス幅変調（PWM）信号として提供されます。まず、サーボモータの制御信号入力端子を特定し、サーボドライバの制御信号出力端子に接続します。接続時には、信号線の極性や配線の正確さに注意する必要があります。
3. 制御信号の設定: サーボドライバには、サーボモータの回転速度や位置制御などのパラメータを設定するための設定インターフェースが備わっています。一般的には、ボタンやつまみ、ディスプレイ、または専用の設定ソフトウェアを使用して設定を行います。設定方法はサーボドライバの仕様に従って異なる場合があります。

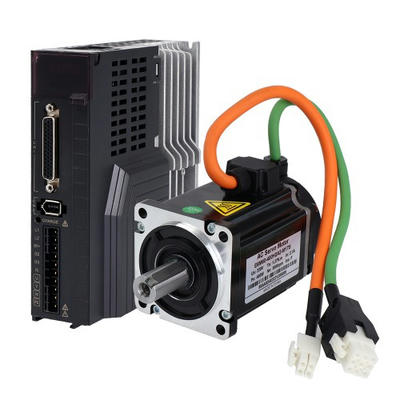

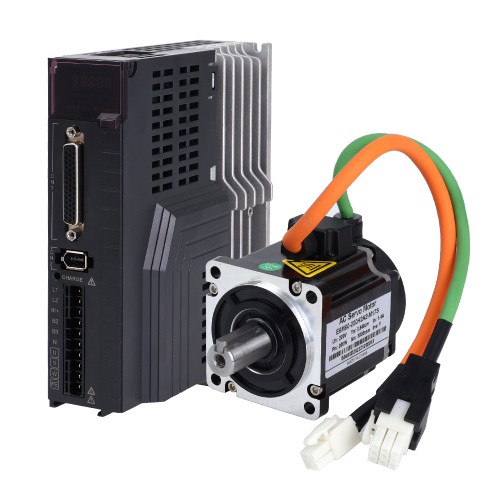

「写真の由来：T6シリーズ 750W デジタル AC サーボモーター & ドライバー キット 2.39Nm (ブレーキ 、17 ビット エンコーダー付き )」
「写真の由来：T6シリーズ 750W デジタル AC サーボモーター & ドライバー キット 2.39Nm (ブレーキ 、17 ビット エンコーダー付き )」
4. 制御信号の制御: サーボドライバは、制御信号を解釈してサーボモータを制御します。制御信号のパルス幅や周波数などを適切に設定することで、サーボモータの回転速度や位置を制御することができます。制御信号は、制御系やマイコンボードなどの制御装置からサーボドライバに送られます。
上記の手順は一般的な接続方法の一例です。しかし、使用するサーボモータやサーボドライバの仕様や接続方法は異なる場合がありますので、必ず取扱説明書やメーカーの指示に従って適切な接続を行ってください。
サーボモータと通常のモーターの主な違いは以下の通りです:
制御方式: サーボモータはフィードバック制御を使用して位置や速度を制御します。一方、通常のモーターは、単純な電圧や電流の供給によって動作します。サーボモータは制御信号を受け取り、フィードバックデバイス（エンコーダなど）を使用して現在の位置や速度を検知し、制御ループ内で目標値に合わせて動作します。

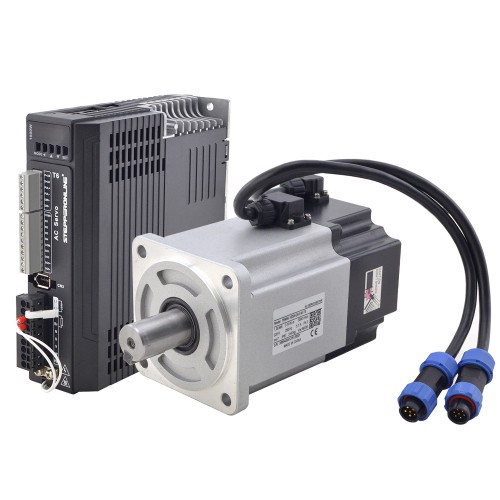

「写真の由来：E6シリーズ 400W ACサーボモーター&ドライバーキット 3000rpm 1.27Nm 17ビットエンコーダー IP65」
「写真の由来：E6シリーズ 400W ACサーボモーター&ドライバーキット 3000rpm 1.27Nm 17ビットエンコーダー IP65」
位置制御精度: サーボモータは高い位置制御精度を持ちます。フィードバック制御により、目標位置に対して非常に正確な位置制御が可能です。一方、通常のモーターは位置制御には適しておらず、主に回転や駆動力の提供に使用されます。
トルク特性: サーボモータは高いトルク密度を持ち、目標位置に対して一定のトルクを出力します。通常のモーターもトルクを提供しますが、サーボモータほどの精度や一貫性はありません。
応答性とダイナミクス: サーボモータは高い応答性とダイナミクスを持ちます。制御信号の変化に対して素早く応答し、目標位置や速度への達成時間が短いです。通常のモーターは応答性が低く、高速での制御や精密な動作には適していません。
コスト: 一般的に、サーボモータは通常のモーターよりも高価です。サーボモータには高い制御性と精度が求められるため、それに対応するための高性能な制御回路やエンコーダなどが必要となるためです。
これらは一般的な違いですが、異なる種類や用途のモーターが存在するため、具体的な要件や製品によって違いがある場合もあります。適切なモーターを選択する際には、要件や制御方法、予算などを考慮して比較し、最適な選択を行う必要があります。
