クローズドループステッピングモータ（Closed-loop Stepper Motor）は、ステッピングモータとエンコーダを組み合わせたシステムで、モータの位置や動作のフィードバックを実現します。以下に、クローズドループステッピングモータの駆動回路設計の基本的な手順を説明します。
ステッピングモータの選定: 駆動回路を設計する前に、使用するステッピングモータを選定します。モータのトルク、ステップ角、電流容量などの仕様を考慮し、アプリケーションの要件に適したモータを選びます。
エンコーダの選定: クローズドループステッピングモータには、位置フィードバックを提供するためのエンコーダが必要です。エンコーダの分解能、出力形式（パルスまたはアナログ）、インターフェースなどを考慮して、適切なエンコーダを選定します。
ドライバの選定: ステッピングモータとエンコーダを駆動するためのドライバを選定します。クローズドループステッピングモータ用の専用ドライバが市販されていますが、統合型のモーションコントローラを使用することもできます。
駆動回路の接続: ステッピングモータ、エンコーダ、ドライバを適切に接続します。一般的な接続方法は、ステッピングモータの各相とドライバの出力を接続し、エンコーダの信号をドライバのフィードバック入力に接続する方法です。

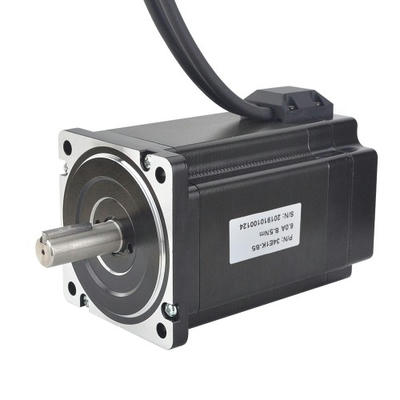

「写真の由来：Nema 34 クローズドループステッピングモーター 8.5Nm/1203.94oz.in 1000CPRエンコーダ付き」
「写真の由来：Nema 34 クローズドループステッピングモーター 8.5Nm/1203.94oz.in 1000CPRエンコーダ付き」
制御システムの設計: クローズドループステッピングモータの制御システムを設計します。位置フィードバックを利用して、モータの位置や速度を制御するためのアルゴリズムを実装します。これには、PID制御や位置制御ループなどの制御アルゴリズムが一般的に使用されます。
フィードバックの統合: エンコーダからのフィードバック情報を制御システムに統合します。エンコーダの信号を適切に処理し、制御アルゴリズムにフィードバック情報をフィードすることで、正確な位置制御を実現します。
テストと調整: 駆動回路をテストし、パフォーマンスや安定性を評価します。PIDゲインや制御パラメータの調整が必要な場合は、適切な調整を行って最適な制御性能を達成します。
クローズドループステッピングモータの駆動回路設計は、専門知識と経験を必要とする複雑なタスクです。正確な回路設計や制御アルゴリズムの実装には、電子工学や制御工学の知識が必要です。また、市販のクローズドループステッピングモータ用のドライバやモーションコントローラを使用することで、設計の手間を減らすこともできます。回路設計や制御システムの設計には注意が必要ですので、専門家の助言や適切な文献を参考にすることをおすすめします。
