クローズドループステッピングモータは、位置制御や回転制御に使用されるモータです。以下に、クローズドループステッピングモータの一般的な構造要素を説明します：
ステータ（定子）：ステータはステッピングモータの固定部分であり、コイルや磁極が配置されています。ステータはモータの外部に固定され、回転するロータ（可動部）の磁気フィールドを生成します。
ロータ（可動部）：ロータはステッピングモータの可動部であり、磁極や永久磁石で構成されています。ロータはステータの磁場と相互作用し、ステップごとに回転します。クローズドループステッピングモータでは、ロータの現在位置をフィードバックセンサーによって検出し、制御に利用します。
コントローラ（ドライバ）：クローズドループステッピングモータは、専用のコントローラまたはドライバユニットに接続されます。コントローラはステッピングモータの駆動信号を生成し、制御アルゴリズムに基づいてモータの回転や位置制御を行います。また、フィードバックセンサーからの情報を受け取り、制御アルゴリズムに組み込むことで、位置の精度を向上させます。
フィードバックセンサー：クローズドループステッピングモータでは、モータの現在位置を検出するためにフィードバックセンサーが使用されます。一般的には、エンコーダやホール効果センサなどのセンサが使用されます。これにより、実際の位置を検知し、モータの制御にフィードバック情報を提供します。
制御アルゴリズム：クローズドループステッピングモータの制御には、位置制御や速度制御などのアルゴリズムが使用されます。フィードバックセンサーからの情報を基に、コントローラはモータの駆動信号を調整し、目標位置や目標速度に近づけるように制御します。
以上が、一般的なクローズドループステッピングモータの構造要素です。これにより、モータの位置制御や回転制御を高い精度で行うことが可能となります。ただし、具体的なモータの構造や機能は製品によって異なる場合がありますので、使用する具体的なモータのマニュアルや製造元の指示に従うことが重要です。
PR

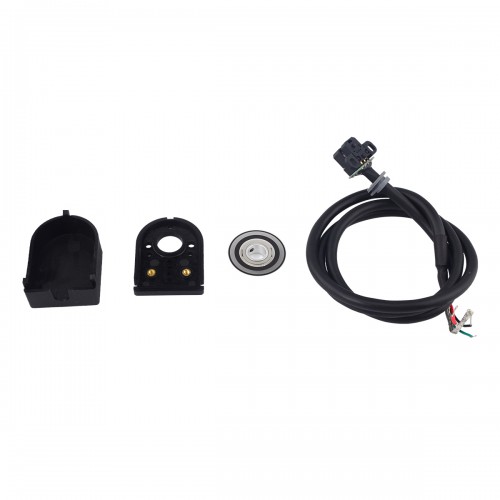

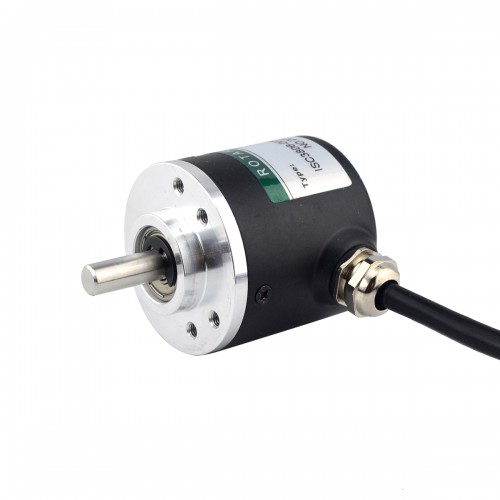

ステッピングモータエンコーダは、ステッピングモータに組み込まれた位置検出デバイスであり、回転角度や位置情報を提供します。以下に一般的なステッピングモータエンコーダの主な種類を説明します。
インクリメンタルエンコーダ:
インクリメンタルエンコーダは、回転角度の変化をパルス信号に変換する方式です。エンコーダディスクにはパルスを生成するパターンがあり、回転することでパルスが生成されます。このエンコーダは、回転角度の相対的な変化を検出することができますが、絶対位置情報は提供しません。
アブソリュートエンコーダ:
アブソリュートエンコーダは、ステッピングモータの回転角度や位置の絶対値を提供する方式です。エンコーダディスクには固有のコードパターンがあり、回転することで固有の位置情報を示す信号を生成します。このエンコーダは、モータの初期位置を特定するため、電源がオフになった後も位置情報を保持します。
磁気エンコーダ:
磁気エンコーダは、磁気センサを使用して回転角度を検出する方式です。磁気ディスクには磁極が配置されており、モータの回転によって磁場の変化が検出されます。このエンコーダは、高い分解能と精度を提供し、耐久性にも優れています。
光学エンコーダ:
光学エンコーダは、光学センサを使用して回転角度を検出する方式です。光学ディスクには透明と不透明のパターンがあり、光学センサによってパターンの変化が検出されます。このエンコーダも高い分解能と精度を提供しますが、環境による影響を受けやすい可能性があります。
これらのエンコーダは、ステッピングモータの位置制御や位置検出に使用されます。適切なエンコーダの選択は、特定のアプリケーションの要件や性能に合わせて行う必要があります。

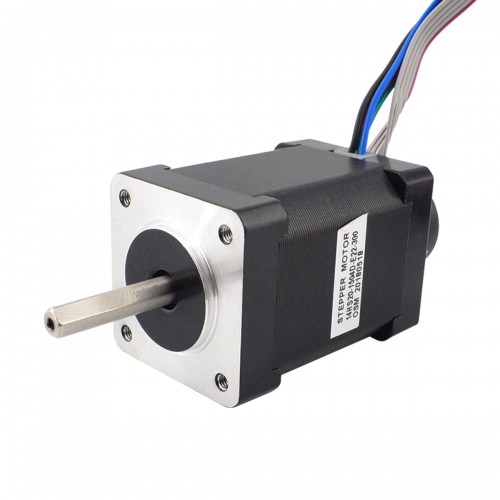

ステッピングモータは、一般的に以下の主要な構造要素で構成されています:
固定子（ステータ）: 固定子は、ステッピングモータの外部に位置する部分で、コイルや磁極が配置されています。ステータは通常、複数の電磁コイルで構成されており、これらのコイルは一定のパターンで配置されています。
ロータ（ロータリーステータ）: ロータは、ステッピングモータの内部に存在し、回転部分です。ロータは永久磁石で構成され、磁極が固定されています。ロータの磁極は、ステータのコイルの磁界と相互作用することで回転を引き起こします。
ステータとロータの歯: ステータとロータは、歯の形状を持つ表面を持っています。これにより、ステータのコイルとロータの磁極が正確に位置合わせされ、回転運動が生成されます。ステータとロータの歯の数や形状は、ステッピングモータの動作特性に影響を与えます。
シャフト: ステッピングモータの中心には、シャフトがあります。シャフトはロータに接続され、回転運動を伝えます。シャフトは通常、ベアリングによって支持され、スムーズな回転運動を実現します。
ステッピングモータは、上記の構造要素の組み合わせによって、電気信号のパルス入力に応じて精確なステップ運動を実現します。電流がステータのコイルに供給されると、磁界が生成され、ロータの磁極と相互作用します。パルス信号が入力されるたびに、ステッピングモータはステップ単位で回転し、正確な位置制御が可能となります。
一体型ステッピングモータは、以下のような特徴を持ちます：
コンパクトな設計:
一体型ステッピングモータは、モータとドライバが一体化されており、コンパクトな設計となっています。このため、スペースの制約があるアプリケーションや小型の機器に適しています。
一体型ステッピングモータは、モータとドライバが一体化されており、コンパクトな設計となっています。このため、スペースの制約があるアプリケーションや小型の機器に適しています。
簡単な配線:
一体型ステッピングモータは、モータとドライバが一体化されているため、配線が簡単です。モータとドライバの間の信号線や電源線を接続するだけで駆動が可能です。これにより、配線の手間やミスを減らすことができます。
一体型ステッピングモータは、モータとドライバが一体化されているため、配線が簡単です。モータとドライバの間の信号線や電源線を接続するだけで駆動が可能です。これにより、配線の手間やミスを減らすことができます。
統合制御:
一体型ステッピングモータは、モータとドライバが一体化されているため、制御が容易です。モータとドライバの間での信号や通信がスムーズに行われるため、駆動パラメータの設定や制御の調整が簡単に行えます。また、一体型の設計により、モータとドライバの互換性や最適な動作条件の確保が容易です。
一体型ステッピングモータは、モータとドライバが一体化されているため、制御が容易です。モータとドライバの間での信号や通信がスムーズに行われるため、駆動パラメータの設定や制御の調整が簡単に行えます。また、一体型の設計により、モータとドライバの互換性や最適な動作条件の確保が容易です。
高い信頼性:
一体型ステッピングモータは、モータとドライバが同じユニットに統合されているため、信頼性が高いです。モータとドライバの間の接続が短く、電気的なノイズや干渉の影響を受けにくいため、安定した駆動性能を提供します。
写真の由来：Nema 23 一体型ステッピングモータ 126 Ncm(178.4oz.in) ドライバ付 ISC04 12-38VDC
一体型ステッピングモータは、モータとドライバが同じユニットに統合されているため、信頼性が高いです。モータとドライバの間の接続が短く、電気的なノイズや干渉の影響を受けにくいため、安定した駆動性能を提供します。
写真の由来：Nema 23 一体型ステッピングモータ 126 Ncm(178.4oz.in) ドライバ付 ISC04 12-38VDC
手軽な導入:
一体型ステッピングモータは、モータとドライバが一体化されているため、導入が比較的容易です。別々のモータとドライバを組み合わせる必要がないため、設計と組み立ての工程が簡素化されます。また、一体型のユニットは、既にテストや調整が行われている場合が多く、すぐに使用できる状態で提供されることがあります。
一体型ステッピングモータは、モータとドライバが一体化されているため、導入が比較的容易です。別々のモータとドライバを組み合わせる必要がないため、設計と組み立ての工程が簡素化されます。また、一体型のユニットは、既にテストや調整が行われている場合が多く、すぐに使用できる状態で提供されることがあります。
以上の特徴により、一体型ステッピングモータは、簡単な導入とコンパクトな設計が求められる様々なアプリケーションに適しています。特に、小型機器や組み込みシステム、自動制御装置などで広く利用されています。
ステッピングモータのトルクは、モーターが回転力を発生する能力を表す物理的な量です。一般的に、ステッピングモータのトルクは回転軸に対して垂直な方向（通常は軸方向）に作用します。
ステッピングモータのトルクは、外部への負荷に対して回転力を提供するために必要な力として定義されます。トルクは通常、ニュートンメートル（Nm）やオンセンティメートル（oz-in）といった単位で表されます。
ステッピングモータのトルクは、モーターの仕様や設計によって異なります。一般的に、ステッピングモータのトルクは以下の要素によって影響を受けます：
モーターの電流: ステッピングモータは、駆動に流れる電流の大きさによってトルクが変化します。電流が増加すると、トルクも増加します。
モーターのステップ角: ステッピングモータは、角度ごとにステップを進める特性を持っています。ステップ角（ステップあたりの角度）が小さいほど、トルクは低下する傾向があります。
モーターの電源電圧: ステッピングモータは、特定の電圧範囲で最適なトルクを発揮します。適切な電源電圧を供給することで、トルクを最大限に引き出すことができます。
モーターの機械的な構造: ステッピングモータの機械的な要素や回転部品の配置によってもトルクが影響を受けます。モーターの設計やメカニカルな要素がトルクの発生に影響を与えることがあります。
ステッピングモータのトルクは、特定の負荷に対して必要な回転力を提供するために重要なパラメータです。モーターの仕様書や製造元の指示に基づいて、適切なトルク要求を満たすステッピングモータを選択することが重要です。
