ユニポーラステッピングモータの速度を上げるためには、以下の方法があります。
駆動電圧の増加: ステッピングモータの速度は、駆動電圧にも影響されます。駆動電圧を上げることで、モータに供給される電力が増え、回転速度が向上します。ただし、過剰な電圧はモータの過熱やダメージの原因となるため、モータの仕様に合わせた適切な駆動電圧を選択する必要があります。


「写真の由来:Nema 17 ユニポーラステッピングモーター 1.8°15.8Ncm (22.4oz.in) 0.31A 12V 42x42x33mm 6 ワイヤー
駆動パルス周波数の増加: ステッピングモータは、パルス信号によって駆動されます。駆動パルスの周波数を増加させることで、モータが受け取るパルスの数が増え、回転速度が向上します。ただし、周波数を高くしすぎると、モータの応答性や制御性が悪化する可能性があるため、適切な周波数範囲を見極める必要があります。
モータドライバの選択: ユニポーラステッピングモータを駆動するためには、適切なモータドライバが必要です。高性能なモータドライバを選択することで、より高速なパルス制御や電流制御が可能になります。モータドライバの設定やパラメータを最適化することで、モータの速度を最大限に引き出すことができます。

機械的な負荷の最適化: ステッピングモータの速度は、機械的な負荷にも影響されます。回転する部品や負荷がモータにかかる力を増加させる場合、速度が低下する可能性があります。機械的な負荷を最小限に抑えるために、適切な軸受けや摩擦低減の工夫を行うことが重要です。
これらの方法を組み合わせることで、ユニポーラステッピングモータの速度を向上させることができます。ただし、モータの仕様や制御システムの限界を考慮し、適切な設定や最適化を行うことが重要です。また、高速化に伴う機械的な負荷や制御の安定性にも留意する必要があります。
PR
クローズドループステッピングモータ(Closed-loop Stepper Motor)は、ステッピングモータとエンコーダを組み合わせたシステムで、モータの位置や動作のフィードバックを実現します。以下に、クローズドループステッピングモータの駆動回路設計の基本的な手順を説明します。
ステッピングモータの選定: 駆動回路を設計する前に、使用するステッピングモータを選定します。モータのトルク、ステップ角、電流容量などの仕様を考慮し、アプリケーションの要件に適したモータを選びます。
エンコーダの選定: クローズドループステッピングモータには、位置フィードバックを提供するためのエンコーダが必要です。エンコーダの分解能、出力形式(パルスまたはアナログ)、インターフェースなどを考慮して、適切なエンコーダを選定します。


ドライバの選定: ステッピングモータとエンコーダを駆動するためのドライバを選定します。クローズドループステッピングモータ用の専用ドライバが市販されていますが、統合型のモーションコントローラを使用することもできます。
駆動回路の接続: ステッピングモータ、エンコーダ、ドライバを適切に接続します。一般的な接続方法は、ステッピングモータの各相とドライバの出力を接続し、エンコーダの信号をドライバのフィードバック入力に接続する方法です。

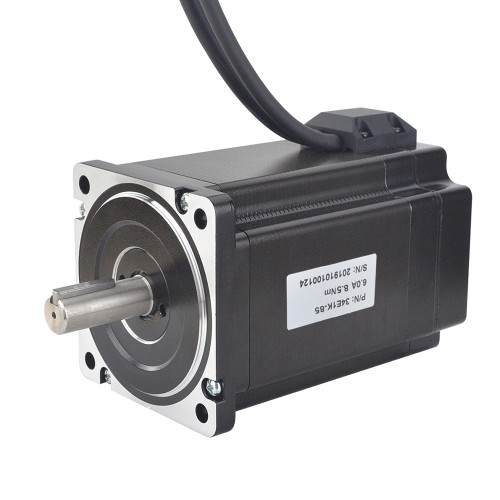

「写真の由来:Nema 34 クローズドループステッピングモーター 8.5Nm/1203.94oz.in 1000CPRエンコーダ付き

制御システムの設計: クローズドループステッピングモータの制御システムを設計します。位置フィードバックを利用して、モータの位置や速度を制御するためのアルゴリズムを実装します。これには、PID制御や位置制御ループなどの制御アルゴリズムが一般的に使用されます。
フィードバックの統合: エンコーダからのフィードバック情報を制御システムに統合します。エンコーダの信号を適切に処理し、制御アルゴリズムにフィードバック情報をフィードすることで、正確な位置制御を実現します。
テストと調整: 駆動回路をテストし、パフォーマンスや安定性を評価します。PIDゲインや制御パラメータの調整が必要な場合は、適切な調整を行って最適な制御性能を達成します。
クローズドループステッピングモータの駆動回路設計は、専門知識と経験を必要とする複雑なタスクです。正確な回路設計や制御アルゴリズムの実装には、電子工学や制御工学の知識が必要です。また、市販のクローズドループステッピングモータ用のドライバやモーションコントローラを使用することで、設計の手間を減らすこともできます。回路設計や制御システムの設計には注意が必要ですので、専門家の助言や適切な文献を参考にすることをおすすめします。
インバータは、直流(DC)電源を交流(AC)電源に変換する装置であり、様々な種類が存在します。以下に、一般的なインバータの種類をいくつか紹介します。
PWMインバータ(パルス幅変調インバータ): PWMインバータは、パルス幅変調技術を使用して電圧を制御します。入力された直流電力をパルス列に変換し、そのパルスの幅を変化させることで、出力の交流電圧を制御します。PWMインバータは、高効率であり、広範な電力制御が可能です。

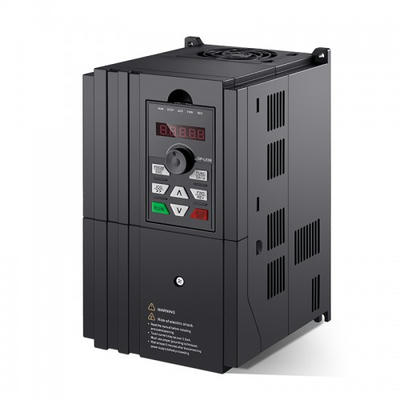

「写真の由来:スピンドルモーター速度制御用CNC VFD可変周波数ドライブインバーター 7.5KW 10HP 17.5A 380V
IGBTインバータ(絶縁ゲートバイポーラトランジスタインバータ): IGBTインバータは、IGBT(Insulated Gate Bipolar Transistor)と呼ばれるパワートランジスタを使用して制御します。IGBTは高速スイッチングと高耐電圧を組み合わせた特性を持ち、高効率で信頼性の高いインバータ制御を実現します。IGBTインバータは、産業用逆変換装置やモータードライブなどで広く使用されています。
VSIインバータ(Voltage Source Inverter): VSIインバータは、直流電源から出力される電圧を制御して交流電源を生成します。一般的なPWMインバータはVSIインバータに分類されます。VSIインバータは、電圧制御が容易であり、電力品質の改善やモータードライブなどのアプリケーションに使用されます。
CSIインバータ(Current Source Inverter): CSIインバータは、直流電源から出力される電流を制御して交流電源を生成します。電流制御が特徴であり、電力回路の設計が異なります。CSIインバータは、特定のアプリケーションや特殊な要件に使用されることがあります。
これらは一般的なインバータの種類の一部ですが、実際には他にもさまざまな種類のインバータが存在します。インバータの選択は、アプリケーション、出力電力要件、制御要件、効率、費用などの要素に基づいて行われます。
中空ステッピングモータを選択する際には、以下の注意点に留意することが重要です:
必要なトルクと回転速度の評価: 中空ステッピングモータの選択においては、必要なトルク(回転力)と回転速度を評価することが重要です。アプリケーションの要件に合わせて、適切なトルクと回転速度を持つ中空ステッピングモータを選ぶ必要があります。
中空径のサイズ: 中空ステッピングモータは、その中心に穴やスペースがあります。この中空径のサイズは、アプリケーションで必要とされる軸やワイヤの通過、パーツの取り付けなどを考慮して選択する必要があります。選択する中空モータの直径が、必要なスペースに適合することを確認してください。
応答性と精度の評価: 中空ステッピングモータの応答性と精度は、アプリケーションの制御要件に大きな影響を与える要素です。モータの応答性は、制御信号のパルスに対してどれだけ素早く反応できるかを示します。また、精度はステップの位置決めの正確さを示します。アプリケーションの要件に合致する応答性と精度を持つ中空ステッピングモータを選ぶ必要があります。
熱特性と冷却: 中空ステッピングモータは、長時間使用する場合や高負荷で使用する場合に熱を発生することがあります。モータの熱特性を評価し、必要に応じて冷却方法(ファン、ヒートシンクなど)を検討する必要があります。適切な熱管理を行うことで、モータの効率や寿命を向上させることができます。
電源とドライバの互換性: 中空ステッピングモータを選ぶ際には、使用する電源とドライバの互換性を確認することも重要です。適切な電源電圧と電流範囲を持つ中空ステッピングモータを選び、適切なドライバと組み合わせる必要があります。
これらの注意点を考慮しながら、アプリケーションの要件に最適な中空ステッピングモータを選択することが重要です。また、メーカーの仕様書や技術サポートを参照することで、より正確な情報を得ることもおすすめです。
ステッピングモーターを低速時においてトルクを上げる方法には、以下のアプローチがあります:
高電流駆動: ステッピングモーターのトルクは、モーターに供給される電流の量に依存します。低速時には、モーターにより多くの電流を供給することで、トルクを増加させることができます。ただし、モーターやドライバの許容電流範囲を超えないように注意する必要があります。
マイクロステップ駆動: マイクロステップ駆動は、ステップ角を細かく分解する技術です。低速時にマイクロステップ駆動を使用することで、モーターのステップ解像度が向上し、滑らかな運動とトルクの増加が実現されます。マイクロステップ駆動をサポートするドライバや制御回路を使用することで、トルクを最大限に引き出すことができます。

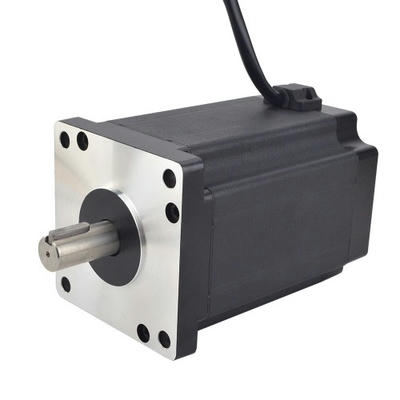

「写真の由来:Nema 42 3相 バイポーラ ステッピングモーター 16Nm(2266.24oz.in)5.0A 110x110x162.5mm 3ワイヤー
電流減衰機能の最適化: 電流減衰機能は、ステッピングモーターの制御において重要な役割を果たします。低速時には、電流減衰機能を適切に設定することで、モーターのトルクを最大限に活用することができます。電流減衰機能は、モーターの減速や制動時に発生するバックEMFを制御するための機能です。
高精度な位置制御: 低速時においては、高精度な位置制御がトルクの向上に寄与します。エンコーダやセンサを使用して、モーターの位置を正確に検出し、フィードバック制御を行うことで、トルクの変動を最小限に抑えることができます。
「写真の由来:Nema 17 バイポーラステッピングモータ 59Ncm (84oz.in) 2A 42x48mm 4 ワイヤー w/ 1m Cable & Connector
機械的な要素の最適化: ステッピングモーターのトルクは、機械的な要素にも影響を受けます。ギア機構やベルトドライブなどの機械的な要素を最適化し、バックラッシュや遊びを最小限に抑えることで、トルクの伝達効率を向上させることができます。
これらの方法を組み合わせることで、ステッピングモーターの低速時におけるトルクを最大化することができます。ただし、使用するモーターやドライバの仕様に応じて適切な設定を行うことが重要です。また、アプリケーションの要件や制約に合わせて最適な方法を選択することも重要です。
