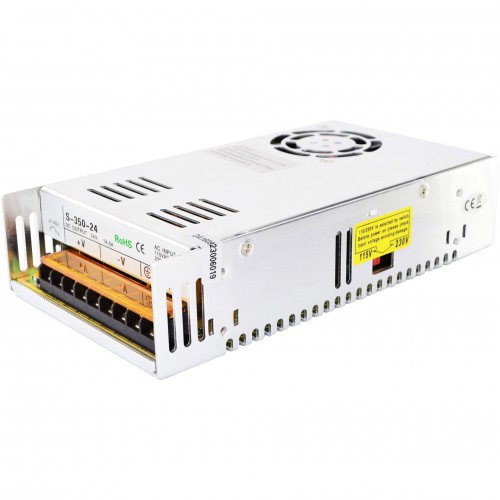

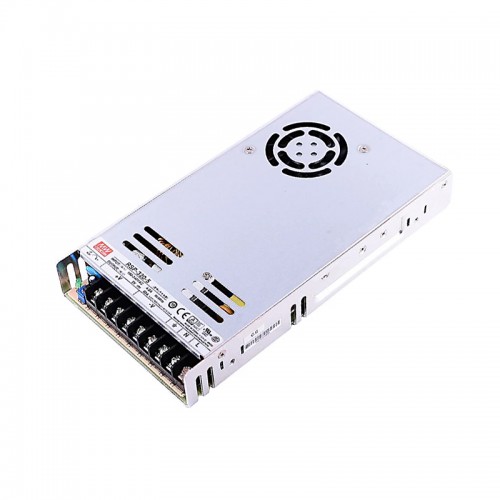

スイッチング電源は、効率的な電力変換を実現するために使用される電源の一種です。以下に、スイッチング電源の基本的な原理を説明します：
入力段階（AC/DC変換）:
スイッチング電源は、まず交流（AC）入力を直流（DC）に変換します。入力段階では、入力電圧を整流して整流器（ダイオードブリッジなど）を通じて直流に変換します。これにより、後続のステップで電力を効率的に処理することが可能になります。
チョッピング（スイッチング）:
スイッチング電源の核心は、パワートランジスタやパワーモスフェットなどのスイッチング素子を使用して、入力電力を高速でオン/オフ制御することです。これにより、連続的な電力変換を実現します。
スイッチング素子は、高速でスイッチングされることで、オン状態では電力を通し、オフ状態では電力を遮断します。このオン/オフの制御は、パルス幅変調（PWM）制御と呼ばれる手法で行われます。PWM制御では、スイッチング素子のオンとオフの時間比率を調整することで、出力電力を制御します。
変圧・変換（トランス・インダクタ）:
スイッチング素子のオン/オフによって生成されるパルス列は、トランスやインダクタなどのエネルギー貯蔵素子に接続されます。これらの素子は磁界エネルギーを貯蔵し、スイッチング素子のオフ時に貯蔵エネルギーを放出します。
エネルギー貯蔵素子に蓄えられたエネルギーは、適切な回路構成によって変圧や変換が行われます。これにより、入力電圧や出力電圧の変換、または電力の安定化が行われます。
出力段階:
最後に、変換された電力は出力段階で整流や平滑化が行われ、安定した直流電源として出力されます。出力段階では、必要に応じてフィルタリングや電圧制御が行われ、所望の出力電圧や電流が得られるようになります。
スイッチング電源は、高い効率性、小型化、軽量化が可能なため、広範な応用分野で使用されています。一般的な応用例には、情報技術機器（コンピュータ、モバイルデバイス）、通信機器、家電製品などがあります。
