ギヤードモータの制御システムの設計には、以下の手順や要素が含まれます。
1. 目標と要件の定義: 制御システムの設計においては、まず目標と要件を明確に定義する必要があります。ギヤードモータの制御に関しては、速度制御、位置制御、トルク制御などの要件が考慮されます。
2. センサーの選定: ギヤードモータの制御には、適切なセンサーが必要です。例えば、エンコーダーを使用することでモータの回転数や位置を検出し、フィードバック制御に利用することができます。他のセンサーオプションとしては、ホール効果センサーや加速度センサーなどがあります。
3. 制御アルゴリズムの設計: ギヤードモータの制御には、適切な制御アルゴリズムを選定する必要があります。一般的なアルゴリズムには、PID制御、モデル予測制御、最適制御などがあります。選択するアルゴリズムは、制御要件やシステムのダイナミクスに応じて決定されます。

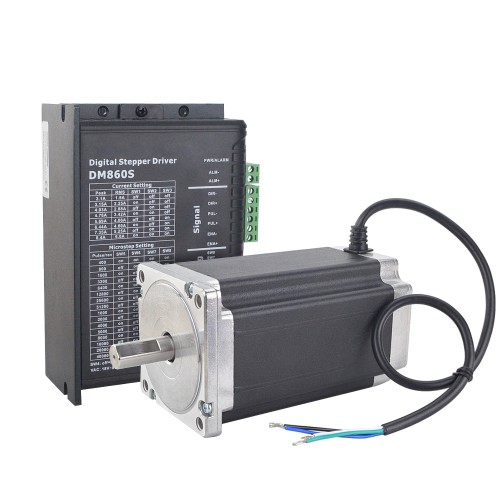

4. 制御回路の設計: ギヤードモータの制御には、制御回路が必要です。この回路はモータドライバや制御信号の生成回路などから構成されます。モータドライバは、モータに対して電力と制御信号を供給する役割を果たします。
5. ソフトウェアの開発: 制御システムの設計には、制御アルゴリズムを実装するソフトウェアの開発も含まれます。制御アルゴリズムを適切に実装し、センサーデータとフィードバック制御を組み合わせて、モータの動作を制御します。
6. パラメータ設定とチューニング: 制御システムのパラメータ設定とチューニングは重要なステップです。制御アルゴリズムのパラメータを調整し、性能や安定性を最適化します。これには、実験やモデルベースの手法を使用することがあります。
7. テストと評価: 実際のギヤードモータに制御システムを組み込んだ後、テストと評価を行います。モータの動作や制御性能を評価し、必要に応じて調整や改善を行います。
以上が、ギヤードモータの制御システムの設計における一般的な手順と要素です。具体的なアプリケーションや要件に応じて、より詳細な設計と調整が必要になる場合もあります。
PR
ステッピングモータエンコーダとPLC（Programmable Logic Controller）間のデータ伝送と同期を実現するためには、以下の手法やプロトコルを使用することが一般的です。
1. プルス/ドリブル方式: ステッピングモータエンコーダは、モータの回転位置や速度を検出するためのセンサです。通常、エンコーダはプルス信号を生成し、モータの回転ごとにパルスを出力します。PLCはこれらのパルス信号を読み取り、モータの位置や速度情報を取得します。エンコーダのプルス信号をPLCのデジタル入力ポートに接続し、適切なプログラムを使用して信号を読み取ることで同期を実現します。
2. プロトコル/通信方式: ステッピングモータエンコーダとPLC間のデータ伝送には、通信プロトコルや通信方式を使用することもあります。例えば、RS-485やModbusといったプロトコルを使用して直接通信を行うことができます。エンコーダはプロトコルに準拠したデータを送信し、PLCはそれを受信し解析して位置や速度情報を得ます。この場合、エンコーダとPLC間には適切な通信インターフェースが必要です。
「写真の由来：200 CPR インクリメンタルステッピングモータロータリーエンコーダ AB 2チャンネル 4mm ソリッドシャフト ISC3004」
「写真の由来：200 CPR インクリメンタルステッピングモータロータリーエンコーダ AB 2チャンネル 4mm ソリッドシャフト ISC3004」
3. フィードバック制御: ステッピングモータエンコーダのデータを使用して、PLCはモータの制御を行うことができます。エンコーダからのフィードバック情報をPLCに送り、モータの位置や速度をリアルタイムに把握し、必要に応じて制御信号を調整します。これにより、モータの正確な位置制御やフィードバック制御が可能となります。
4. タイミングと同期: ステッピングモータエンコーダとPLCのデータ伝送と同期を実現するためには、適切なタイミングと同期を確保する必要があります。エンコーダのパルス信号とPLCのサンプリング速度や制御周期を調整し、データの受け渡しや制御信号のタイミングを一致させます。また、適切なクロックソースやタイマーを使用して、エンコーダとPLCの同期を保つことも重要です。
これらは一般的な手法やプロトコルの例ですが、具体的なシステムや要件によって異なる場合があります。ステッピングモータエンコーダとPLC間のデータ伝送と同期を実現するには、エンコーダとPLCの仕様や機能に基づいて適切な方法を選択し、設定やプログラミングを行う必要があります。また、関連する製品のマニュアルや技術資料を参照することで、より具体的な指示や手順を得ることができます。
CNCインバーターにおける異常電流の原因は、いくつか考えられます。以下に一般的な原因をいくつか挙げます。
1. 過負荷: CNCインバーターが駆動するモーターへの負荷が設計容量を超える場合、過負荷が発生し異常電流が流れることがあります。これは、モーターの回転抵抗や負荷の増加、切削操作の過剰な負荷などが原因となる可能性があります。
2. 短絡: モーターの巻線やケーブルに短絡が発生した場合、異常電流が発生します。短絡は、絶縁の劣化、ケーブルの損傷、モーター内部の故障などによって引き起こされることがあります。
3. 故障したモーター: モーター自体が故障している場合、異常電流が発生する可能性があります。ベアリングの摩耗、巻線の断線、内部の短絡など、モーターの内部の問題が原因となることがあります。
4. 電源の問題: CNCインバーターの供給電源に問題がある場合、異常電流が発生することがあります。電圧降下、電源の不安定性、ノイズの影響などが原因となる可能性があります。
5. 制御回路の故障: CNCインバーターの制御回路や電子コンポーネントの故障が異常電流の原因となることがあります。制御回路の不具合や誤動作によって、正常な電流制御が行われず、異常な電流が発生することがあります。
これらは一般的な原因の一部であり、具体的なシステムや状況によって異なる場合があります。異常電流が発生した場合は、専門家やメーカーのサポートに相談することをおすすめします。また、定期的な保守点検や予防的なメンテナンスを行うことで、異常電流のリスクを低減することができます。
平行軸ギヤードモータは、平行に配置された軸を持つギヤとモーターが組み合わさったモーターです。以下に、平行軸ギヤードモータの構造上の特徴をいくつか挙げます。
1. 平行軸配置: 平行軸ギヤードモータは、モーターの軸とギヤの軸が平行に配置されています。これにより、出力軸と入力軸が同じ方向にあり、直接的な動力伝達が可能になります。
2. ギヤの構造: 平行軸ギヤードモータでは、一般的に複数のギヤが使用されます。主なギヤには、入力ギヤ（プライマリギヤ）と出力ギヤ（セカンダリギヤ）があります。これらのギヤは、歯車や歯車列によって構成され、歯車の形状や歯数によって速度やトルクの変換が行われます。
3. モーターの配置: 平行軸ギヤードモータでは、一般的にモーターがギヤヘッド内に組み込まれています。モーターは、ギヤの回転力を提供し、ギヤの動力伝達を可能にします。モーターは一般的にブラシ付き直流モーターやブラシレスモーターが使用されます。
4. コンパクトなサイズ: 平行軸ギヤードモータは、軸が平行に配置されているため、コンパクトなサイズで設計することができます。これにより、限られたスペースや機械装置に組み込む際に便利です。

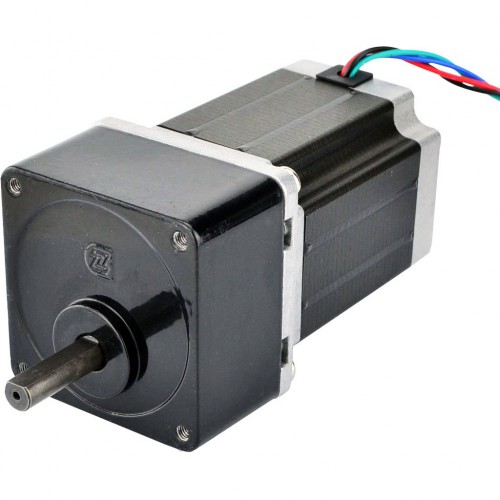

「写真の由来：Nema 34 ステッピングモーターバイポーラ L=97mmと後軸&ギヤ比 13:1平行軸ギアボックス」
「写真の由来：Nema 34 ステッピングモーターバイポーラ L=97mmと後軸&ギヤ比 13:1平行軸ギアボックス」
5. 高い効率: 平行軸ギヤードモータは、歯車の設計やトルク伝達機構の最適化により、高い効率を実現します。これにより、入力エネルギーの損失を最小限に抑え、効率的な動力伝達が可能となります。
平行軸ギヤードモータは、産業機械、自動車、ロボットなどのさまざまな応用で使用されます。その構造上の特徴により、効率的かつコンパクトな動力伝達が実現できるため、幅広い用途で活用されています。
スイッチング電源は、効率的な電力変換を行うために設計された電源です。以下にスイッチング電源の基本的な動作原理を解説します。
スイッチング電源は、主に以下の要素で構成されています。
1. 入力フィルタ: 入力フィルタは、電源に供給される交流（AC）電圧を平滑化し、ノイズや干渉を除去します。一般的にはコンデンサやインダクタなどの素子が使用されます。
2. 整流回路: 入力フィルタを通過した電圧は、整流回路で直流（DC）に変換されます。整流回路は、ダイオードや整流ブリッジなどの素子を使用してAC波形を半波整流または全波整流します。
「写真の由来：LPV-60-12 MEAN WELL 60W 5A 12V スイッチング電源/ CNC 電源」
「写真の由来：LPV-60-12 MEAN WELL 60W 5A 12V スイッチング電源/ CNC 電源」
3. パワー変換回路: 直流電圧は、パワー変換回路で必要な電圧レベルに変換されます。この回路には、スイッチング素子（通常はトランジスタ）と制御回路が含まれます。
- スイッチング素子: スイッチング素子は、高速でオンとオフを切り替えることができる能力を持ちます。一般的には、パワーモスフェットやバイポーラトランジスタが使用されます。スイッチング素子のオンとオフの間隔は、出力電圧や電力要求に応じて制御されます。
- 制御回路: 制御回路は、スイッチング素子を正確なタイミングで制御し、出力電圧や電力の安定化を行います。制御回路はフィードバック制御を使用し、出力電圧を測定して比較し、適切な制御信号を生成します。
「写真の由来：LRS-200-36 MEANWELL 200W 36VDC 5.9A 115/230VAC 密閉型スイッチング電源/ CNC 電源」
「写真の由来：LRS-200-36 MEANWELL 200W 36VDC 5.9A 115/230VAC 密閉型スイッチング電源/ CNC 電源」
4. 出力フィルタ: パワー変換回路の出力は、出力フィルタを通過して平滑化され、ノイズやリップルを除去されます。出力フィルタには、コンデンサやインダクタなどの素子が使用されます。
スイッチング電源の基本的な動作原理は、入力電圧を整流して直流に変換し、パワー変換回路で制御されたスイッチング素子を使用して電圧を変換するという流れです。この方式により、効率的な電力変換が実現され、小型・軽量な電源が作られることが可能となります。
なお、スイッチング電源の設計や動作原理は複雑であり、より詳細な理解や具体的な回路の解説には専門的な知識が必要です。
