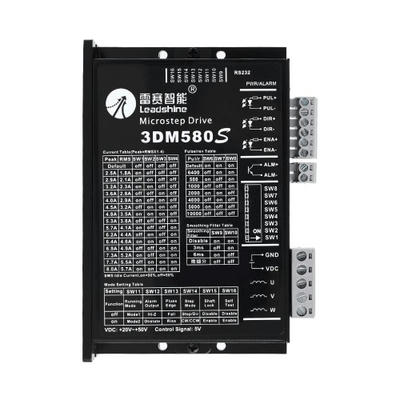

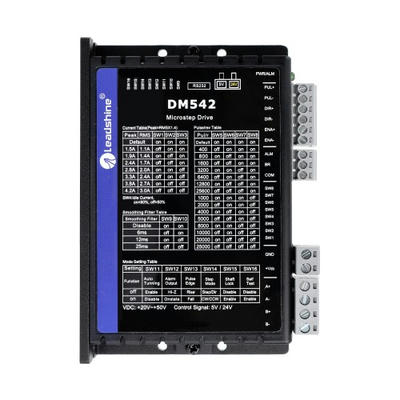

ステッピングモーターは、位置制御に優れたモーターですが、過熱・振動・脱調（ステップロス）といった問題が発生すると、性能が大きく低下します。これらを防ぐためには、モータードライバの調整と最適化が非常に重要です。以下では、ステッピングモータドライバを適切に調整するための具体的な方法を解説します。
1. 電流設定（定格電流の調整）
● 過熱防止の基本
ステッピングモーターは、定格以上の電流を流すとコイルが過熱し、絶縁劣化や寿命短縮の原因になります。ドライバの電流設定がモーターの定格電流を超えていないか確認することが重要です。
調整ポイント：
定格電流の80〜100％程度を目安に設定する。
過負荷が頻発する場合は、モーターの容量アップを検討する。
電流を下げすぎるとトルク不足による脱調が起こるため、バランスが大切。
ヒント: 長時間動作する装置では「モーター温度が80℃を超えない」ことを目標に調整しましょう。
2. マイクロステップ設定による振動低減
● ステップ角を細かくする
マイクロステップ駆動とは、1ステップをさらに細分化して駆動する方式です。これにより、モーターの回転が滑らかになり、振動や共振音を大幅に軽減できます。
調整ポイント：
1/8、1/16、1/32などのマイクロステップ設定を使用。
高精度が必要な場合は分割数を多くする。
高速回転ではマイクロステップを減らすことで応答性を維持できる。
注意: マイクロステップを細かくしすぎると、トルクがやや低下するため、用途に応じて最適化が必要です。
3. 加減速制御の最適化
● 急加速・急減速による脱調防止
ステッピングモーターは慣性の影響を受けやすいため、急な速度変化が起こるとステップを飛ばして脱調することがあります。
ドライバの加減速設定を見直すことで、スムーズで安定した動作が可能になります。
調整ポイント：
立ち上がり時は「ランプアップ（加速曲線）」を設定。
停止時は「ランプダウン（減速曲線）」を適用。
加速度はモーター負荷の慣性モーメントに応じて最適化。
推奨: 加速時間を長めに取ることで、負荷トルク変動を抑制できます。
4. 電源電圧の適正化
● トルクと応答性のバランス
ドライバの電源電圧が低いと、電流の立ち上がりが遅くなり、高速回転時にトルクが低下します。逆に高すぎる電圧は、モーターやドライバの発熱を増大させます。
調整ポイント：
定格電圧の範囲内で最大限に近い電圧を設定。
高速動作を必要とする場合は電圧をやや上げる。
モーター温度をモニタリングして、過熱しない範囲で調整。
5. 共振対策（振動と騒音の抑制）
ステッピングモーターは特定の回転速度で「共振」が発生しやすく、振動や騒音の原因となります。共振域では脱調のリスクも増加します。
対策方法：
ドライバに搭載された「共振抑制機能（ダンピング制御）」を有効化。
マイクロステップ駆動でステップ間のトルク変動を緩和。
機械構造側でダンパーや防振材を追加する。
ポイント: 特に中速域（200〜600rpm付近）で共振が出やすいため、この速度帯を避ける設定にするのも有効です。
6. 保持電流（ホールディング電流）の調整
ステッピングモーターは停止中も通電してトルクを保持しますが、保持電流が高すぎると過熱の原因になります。
調整ポイント：
停止中の保持電流を定格の50〜70％程度に下げる。
ドライバの「オートカレントダウン」機能を活用。
長時間停止状態が続く用途では保持電流を低めに設定。
7. ドライバの保護機能を活用
最新のステッピングモータドライバには、過電流・過熱・過負荷保護機能が搭載されています。これらを適切に設定することで、装置全体の安全性を高めることができます。
チェック項目：
温度センサー付きドライバの場合、警報出力を監視。
トルクリミット機能を設定して、負荷変動に対応。
フィードバック対応型（クローズドループステッピング）を導入すれば脱調を自動補正可能。
8. 実運転前の確認ステップ
電流・電圧設定を確認
モーターの温度上昇をモニター
試運転中に振動・異音がないかチェック
加減速時にスムーズな動作ができるか確認
高速域でも脱調が起こらないかテスト
調整項目 効果
電流設定の最適化 過熱防止・トルク安定
マイクロステップ駆動 振動・騒音低減
加減速制御 脱調防止・滑らかな動作
電圧設定 高速トルク確保
保持電流制御 停止時の省エネ・温度低下
結論：
ステッピングモータドライバの調整は、単に「動かす」だけでなく、過熱・振動・脱調を防ぎ、装置全体の信頼性を高めるための重要なプロセスです。
電流・電圧・加減速・共振抑制などを総合的に最適化することで、モーターの寿命延長と安定動作を両立できます。
PR

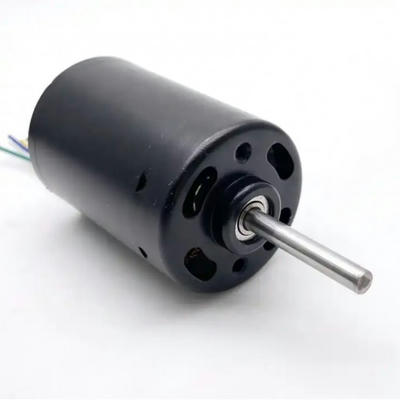

DCギヤードモーターは、DCモーター（直流モーター）にギアボックス（歯車減速機）を組み合わせた駆動装置で、モーターの回転速度を減速し、トルクを増加させるために使用されます。これにより、様々な機械において効率的な動力伝達が可能になります。DCモーターは単独では比較的高速で回転しますが、ギヤボックスと組み合わせることで、必要なトルクと速度を調整できます。この記事では、DCギヤードモーターの動作原理とその主な用途について解説します。
1. DCギヤードモーターの基本構造と動作原理
1.1 DCモーター
DCモーターは、直流電流を使って回転運動を生み出すモーターです。内部のコイルに電流が流れることにより、外部の磁場と相互作用し、回転力（トルク）を発生させます。回転数（速度）とトルクは、電流の大きさや方向によって制御できます。
回転速度とトルク: DCモーターは、回転速度を変えることでトルクの調整も可能ですが、特に高トルクが必要な場合にはギヤボックスが役立ちます。
1.2 ギヤボックス（減速機）
ギヤボックスは、モーターの回転速度を減少させ、代わりに出力トルクを増加させる装置です。ギアの組み合わせにより、入力回転を低速で高トルクの回転に変換します。
ギア比: ギアボックスのギア比（入力回転に対する出力回転の比率）によって、モーターの速度とトルクの関係が決まります。例えば、ギア比が5:1であれば、出力回転は入力回転の1/5になりますが、トルクは5倍になります。
1.3 動作の流れ
DCギヤードモーターの動作は以下のように進みます：
DCモーターが電流を受けて回転します。
この回転運動がギヤボックスに伝達され、ギアの組み合わせによって回転速度が減速され、トルクが増加します。
最終的に、高トルクの低速回転が出力され、所定の作業を実行します。
2. DCギヤードモーターの用途
DCギヤードモーターは、回転速度とトルクが重要な役割を果たす多くのアプリケーションに使用されています。以下に、代表的な用途を紹介します。
2.1 ロボット工学
ロボットのアクチュエータ（動作を行う部分）には、精密な位置決めとトルクが必要です。DCギヤードモーターは、これらの要求に適したモーターとして使用されます。
用途例: ロボットアームや車輪駆動型ロボットでは、ギヤードモーターを使用して精密な移動と動作を実現します。ギアボックスを使用することで、より強力で正確な動きが可能になります。
2.2 電動車両（EV）
電動車両や電動スクーター、電動自転車では、ギヤードモーターが速度とトルクの調整を行い、効率的な動力伝達を支えます。
用途例: 電動自転車の駆動装置や電動車両のモーターにおいて、DCギヤードモーターは、適切な速度とトルクを提供して効率的に動力を伝達します。特に低速で高トルクが必要な場面で活躍します。
2.3 家電製品
DCギヤードモーターは、家電製品の中でも低速かつ高トルクが必要な部分に使用されます。
用途例: 掃除機やミキサー、洗濯機など、トルクが重要な家電製品で使用されます。ギヤボックスを通じてモーターのトルクを増加させ、効率的に作業を行います。
「写真の由来：20個 Φ22mm 12V/24V BLDC遊星ギヤードモータ GMP22-TEC2418 3.0kg.cm 1.54w 遊星ギアボックス付き」
「写真の由来：20個 Φ22mm 12V/24V BLDC遊星ギヤードモータ GMP22-TEC2418 3.0kg.cm 1.54w 遊星ギアボックス付き」
2.4 自動搬送システム（AGV）
自動搬送システム（AGV：Automated Guided Vehicle）では、ギヤードモーターが車両の移動を制御します。搬送車両は、一定の速度で正確に動く必要があり、ギヤードモーターが役立ちます。
用途例: 工場内や倉庫で使用される自動搬送車両やコンベアシステムにおいて、ギヤードモーターは安定した移動を提供します。ギア比を適切に調整することで、速度とトルクを最適化します。
2.5 玩具や模型
小型のラジコンカーや模型ロボットなどにもDCギヤードモーターが使用されています。これらのアプリケーションでは、モーターの小型化と高トルクが求められるため、ギヤードモーターが適しています。
用途例: ラジコンカーやドローンの小型モーター、模型機械の駆動装置として利用されます。これらの機器では、必要なトルクを小型で実現できることが重要です。
2.6 医療機器
医療機器の中でも、低速で高トルクが要求される部分にはDCギヤードモーターが使われています。特に、正確な動作が必要な装置で利用されます。
用途例: 医療機器や手術用ロボットのアクチュエータ、注射器の駆動など、精密な動きが求められる部分で使用されます。ギヤボックスによって、トルクを増加させ、安定した動作が可能となります。
3. DCギヤードモーターの利点
DCギヤードモーターには以下のような利点があります：
高トルクと低速: ギアボックスを使うことで、低速でも高トルクを提供できるため、精密な動きが可能です。
コンパクトな設計: 小型で強力なトルクを提供できるため、限られたスペースでの使用が可能です。
高効率: エネルギー効率が高く、長時間の運転でも安定して性能を維持します。
制御が簡単: DCモーターの制御は簡単で、速度やトルクを柔軟に調整できます。
4. まとめ
DCギヤードモーターは、速度とトルクの制御が必要な多くのアプリケーションに使用されています。ギアボックスによって回転速度を減速し、トルクを増加させることができるため、さまざまな分野で活用されています。ロボット工学、自動車、家電、医療機器など、幅広い用途で重要な役割を果たしており、その利便性と効率性から今後も多くの産業で使用され続けるでしょう。

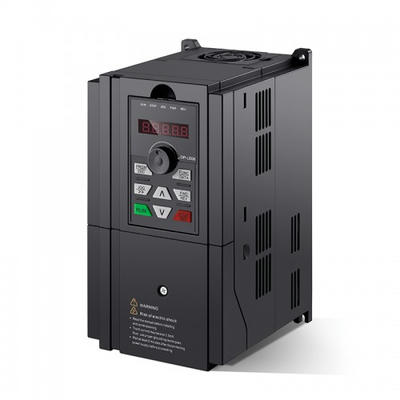

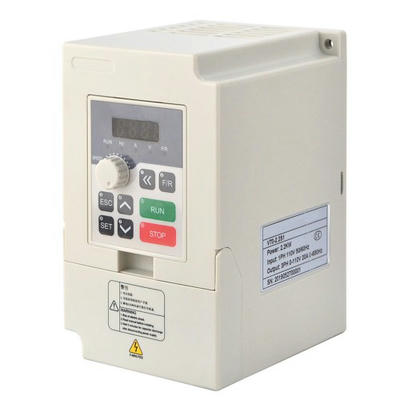

モータドライバは、モーターを駆動するための重要なコンポーネントであり、システムのパフォーマンスに大きな影響を与えます。しかし、モータドライバにはさまざまなトラブルが発生することがあり、その問題が原因でシステムが正常に動作しない場合があります。ここでは、モータドライバの一般的なトラブルシューティング方法と、各トラブルに対する解決策について詳しく解説します。
1. モータドライバの一般的な問題とその原因
モータドライバに関連する問題は多岐にわたり、以下のようなトラブルが一般的です。
1.1 モーターが回転しない
モーターが回転しない場合、モータドライバの設定や接続に問題があることが多いです。一般的な原因としては、以下が考えられます。
電源の供給不足: ドライバやモーターに十分な電力が供給されていない場合、モーターが回転しません。
モータドライバの故障: モータドライバ自体に不具合がある場合、モーターが動作しないことがあります。
接続不良: 配線の接続不良や端子の緩みが原因で、モーターへの信号が伝わらないことがあります。
1.2 モーターが不安定に動作する
モーターが安定しない動作をする場合、ドライバまたはシステムの設定に問題がある可能性があります。以下の原因が考えられます。
過負荷: モーターに過剰な負荷がかかっている場合、安定した動作ができなくなることがあります。
ドライバ設定の不適切: ドライバのパラメータ設定が適切でない場合、モーターの動作が不安定になります（例えば、ステップ角度やトルク設定）。
振動やノイズの影響: システム内で発生する振動や電気的なノイズが原因で、モーターが不安定に動作することがあります。
1.3 モータドライバが過熱する
モータドライバが過熱する原因としては、以下のようなものが考えられます。
過剰な電流: モーターに過剰な電流が流れることで、ドライバが過熱することがあります。
冷却不足: ドライバの冷却機構が不足している場合、過熱しやすくなります。
不適切な動作条件: 高負荷での運転や不適切な動作モード（例えば、連続運転）が原因で、ドライバが過熱することがあります。
1.4 モーターが振動する
モーターが不規則に振動する場合、以下のような原因が考えられます。
不適切な制御信号: ドライバへの信号が不安定またはノイズを含んでいる場合、モーターが振動することがあります。
不良なコイルやセンサー: モーター内部のコイルやセンサーに不具合があると、振動が発生することがあります。
アライメント不良: モーター軸やカップリングのアライメントが悪いと、回転が不安定になり、振動を引き起こすことがあります。
2. トラブルシューティングと解決方法
以下に、上記のトラブルを解決するための基本的なトラブルシューティング方法を紹介します。
2.1 モーターが回転しない場合
解決方法:
電源を確認: モーターとドライバに必要な電力が供給されているか確認します。電圧や電流が適切であることを確認しましょう。
接続チェック: モーターとドライバの配線が正しく接続されているか確認します。特に端子やコネクタの緩みがないかチェックします。
ドライバの動作確認: ドライバに異常がないか確認します。異常がある場合は、ドライバの交換や修理が必要です。
外部干渉の確認: 他の機器からの干渉やノイズが原因で、モーターが動作しない場合があります。シールドケーブルを使うなどして干渉を防ぎます。
2.2 モーターが不安定に動作する場合
解決方法:
負荷の調整: モーターにかかる負荷が過剰でないか確認し、必要に応じて負荷を軽減します。
ドライバ設定の確認: ドライバの設定（例えばステップ角度、トルク設定など）が適切か確認します。パラメータが適切でない場合、設定を変更します。
振動の原因を調査: システム内の振動やノイズが原因であれば、振動減衰装置を追加したり、ノイズフィルタを導入することで安定化します。
2.3 モータドライバが過熱する場合
解決方法:
冷却機構の改善: モータドライバに適切な冷却機構があるか確認します。必要に応じてヒートシンクやファンを追加して冷却を改善します。
電流制限の設定: モータドライバに設定されている電流制限が適切か確認し、過剰な電流が流れないように設定します。
負荷の管理: モーターが過剰な負荷で運転されていないか確認します。負荷を軽減するか、運転モードを変更することが有効です。
2.4 モーターが振動する場合
解決方法:
信号の確認: ドライバへの制御信号が安定しているか、ノイズが含まれていないか確認します。ノイズフィルタを導入することも効果的です。
モーター内部の点検: モーター内部のコイルやセンサーが正常か、摩耗や損傷がないかを確認します。
アライメント調整: モーターの軸やカップリングが正しくアライメントされているか確認します。ズレがあれば調整します。
3. まとめ
モータドライバのトラブルは、さまざまな要因で発生することがありますが、正しいトラブルシューティングを行うことで、ほとんどの問題を解決することができます。電源の供給状況や接続、ドライバ設定、負荷や冷却機構の管理が重要です。また、適切なメンテナンスを行い、定期的なチェックを実施することで、トラブルを未然に防ぐことができます。

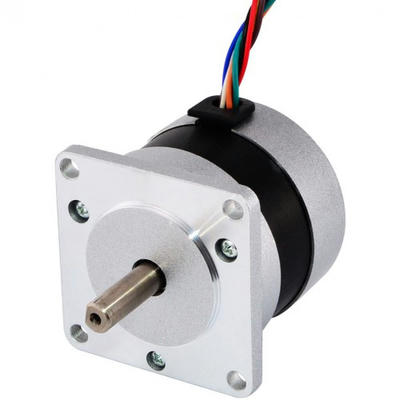

ハイブリッドステッピングモーター は、PM型（Permanent Magnet）とVR型（Variable Reluctance）の特徴を組み合わせた構造を持ち、高トルク・高精度な位置決めが可能なモーターです。CNC工作機械、3Dプリンタ、半導体製造装置など、精密な制御が求められる分野で広く活用されています。本記事では、ハイブリッドステッピングモーターを用いた高精度位置決め制御のポイントについて解説します。
1. ハイブリッドステッピングモーターの特徴
高分解能：ステップ角は一般的に1.8°（200ステップ/回転）、マイクロステップ駆動によりさらに細かい位置決めが可能。
高トルク：小型でありながら高保持トルクを発揮し、負荷変動に強い。
安定性：低速域での駆動が安定し、振動や脱調のリスクを低減。
コストパフォーマンス：サーボモーターに比べて低価格で導入できる。
2. 高精度位置決め制御の実現方法
(1) マイクロステップ駆動の活用
ステップ角を細分化することで、分解能を向上。
振動の低減と動作の滑らかさを実現。
例：1.8° → 1/16マイクロステップ駆動で0.1125°の分解能に。
(2) クローズドループ制御の導入

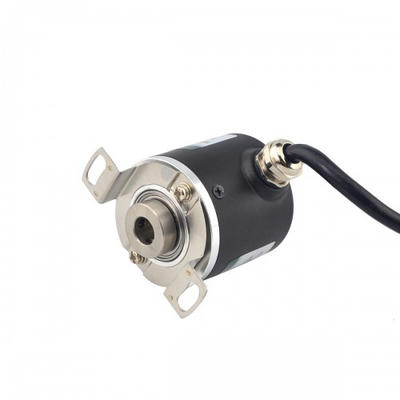

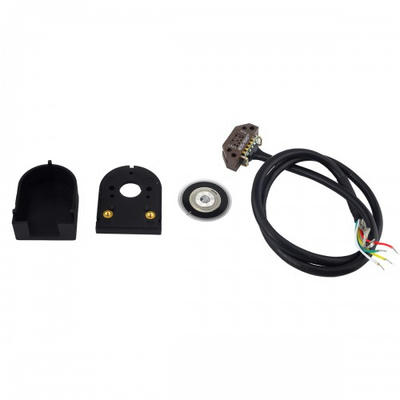

エンコーダを搭載してフィードバック制御を行うことで、脱調を防止。
サーボモーターに近い高精度な制御が可能。
高速動作と高精度位置決めを両立。
(3) 加減速制御（ランプ制御）
急加速や急減速は脱調の原因となるため、ランプ制御でトルクを維持しながら動作。
特にCNC機械や搬送装置で有効。
(4) 機械的精度の確保
高精度ガイドや低バックラッシのねじ機構と組み合わせることで、位置決め精度がさらに向上。
摩擦やガタを抑制する設計が重要。
3. 活用事例
(1) CNC工作機械
切削加工や穴あけ加工において、サーボモーター代替として活用。
高精度位置決めにより、微細加工や金型加工が可能。
(2) 3Dプリンタ
ノズル位置や積層制御で高精度を発揮。
マイクロステップ駆動により、表面の滑らかな造形を実現。
(3) 半導体製造装置
ウェハ搬送や検査装置での位置決めに活用。
微小ステップ駆動により、ミクロン単位の精度が求められる工程に対応。
4. 導入時のチェックポイント
必要な分解能に応じてマイクロステップ数やエンコーダ分解能を選定。
負荷条件とトルク特性を確認し、余裕を持ったモーターサイズを選ぶ。
制御方式（オープンループ／クローズドループ）を用途に応じて選択。
熱対策：高精度運転には安定した温度管理も重要。
まとめ
ハイブリッドステッピングモーター は、
マイクロステップ駆動による高分解能
クローズドループ制御による安定性
高トルクとコストパフォーマンス
を兼ね備え、CNC工作機械や3Dプリンタ、半導体製造装置などで高精度位置決め制御に広く利用されています。適切な制御方式と機械設計を組み合わせることで、サーボモーターに匹敵する性能を発揮することも可能です。

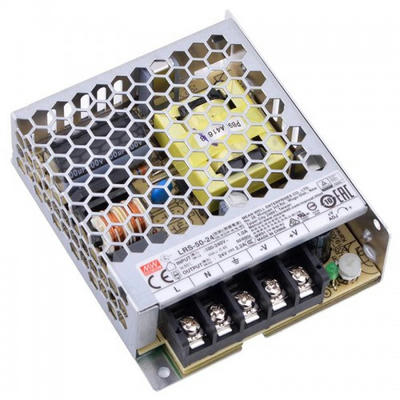

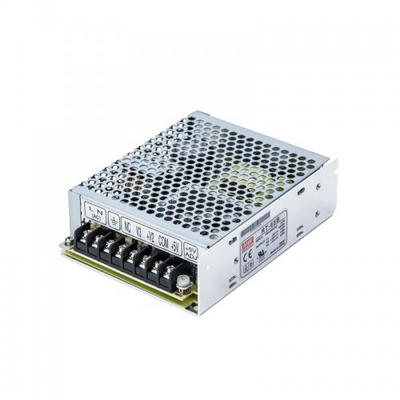

スイッチング電源とは
スイッチング電源（SMPS）は、ACからDCへの変換や、DC-DCの変換を効率的に行う電源供給装置で、主に産業機器やコンシューマエレクトロニクスで広く使用されています。スイッチング動作を利用することで、伝統的な線形電源よりも高効率でコンパクトな設計が可能となりますが、その反面、高周波のノイズが発生しやすいという問題も抱えています。
ノイズが多く発生すると、他の機器への影響を及ぼし、信号品質やシステムの動作に支障をきたすことがあります。したがって、スイッチング電源を導入する際には、ノイズ対策が極めて重要です。
スイッチング電源で発生するノイズの原因
スイッチング周波数
スイッチング電源は、内部のスイッチング素子（MOSFETやIGBTなど）が高速でオン／オフ動作を行うため、動作中に高周波のノイズを発生します。この周波数は通常、20kHz～几百kHzであり、これがシステム内のノイズ源となります。
ハーモニックノイズ
スイッチング動作に伴って、特定の高調波成分が発生します。これらの高調波成分が回路に影響を与えることがあり、他の機器の信号に干渉する原因となります。
パルスノイズ
スイッチング電源が急激に電流や電圧を切り替える際に、パルス状のノイズが発生することがあります。このパルスノイズは、近くにある敏感な機器に干渉し、動作不良を引き起こす可能性があります。
ノイズ対策技術
フィルタリング技術
低通フィルタ：スイッチングノイズは高周波成分を多く含むため、低通フィルタ（LCフィルタやRCフィルタ）を用いることで、高周波成分を効果的に除去します。特に、入力端や出力端にフィルタを配置することで、外部へのノイズ放射を低減できます。
フェライトビーズ：回路のノイズが伝播する経路にフェライトビーズを配置することで、高周波ノイズを吸収し、ノイズの影響を抑えることができます。
シールド技術
金属シールドケース：スイッチング電源を金属ケースに収納し、内部の電磁波を外部に漏れ出させないようにするシールド技術です。これにより、電磁放射（EMI）を大幅に抑えることができます。
シールドケーブル：信号や電源のケーブルにシールドを施すことで、ケーブルを通じて発生するノイズの影響を軽減します。
スイッチング素子の最適化
スイッチング素子（MOSFETなど）を高性能なものに変更し、スイッチング周波数を適切に設定することで、ノイズの発生を最小限に抑えることができます。例えば、スイッチング速度が速い素子を選ぶことで、ノイズの周波数帯域を高く保ち、外部回路に影響を与えないようにすることができます。
電源回路のレイアウト最適化
スイッチング電源の設計では、回路レイアウトが非常に重要です。スイッチング素子から発生するノイズが伝播しにくいように、電流経路を短縮したり、ノイズ源と敏感な信号部を物理的に離すことで、ノイズ干渉を防ぎます。
デジタル制御とソフトウェアによるノイズ制御
高度なデジタル制御技術（PWM制御など）を用いることで、スイッチング周波数やパルス幅を動的に調整し、ノイズの発生を抑えることが可能です。これにより、特定の周波数帯域でのノイズピークを低減できます。
安定化技術
フィードバック制御
スイッチング電源の出力電圧や電流を安定させるためには、フィードバック制御が重要です。PWM制御による定電圧や定電流制御を行うことで、負荷の変動に強い安定した電力供給が可能となります。
高精度なフィードバック回路を使用することで、急激な負荷変動にも迅速に対応し、出力が安定するように制御します。
負荷調整機能
負荷変動に応じて出力を調整する機能が搭載されたスイッチング電源では、より安定した電力供給が可能です。この機能により、負荷の変動や突発的な電力消費にも柔軟に対応でき、システム全体の安定性が向上します。
コンデンサの最適化
出力端に配置される平滑用コンデンサの選定は、スイッチング電源の安定性に影響を与えます。コンデンサの容量やESR（等価直列抵抗）特性を適切に選ぶことで、リップルやノイズを低減し、出力電圧の安定性を確保します。
まとめ
スイッチング電源は高効率でコンパクトな電源供給装置ですが、ノイズの発生や電力の安定性が課題となります。ノイズ対策には、フィルタリング、シールド、レイアウト最適化などの技術が有効であり、安定化技術としてはフィードバック制御や負荷調整機能が重要です。これらの技術を組み合わせることで、スイッチング電源の性能を最大化し、周囲の機器やシステムへの干渉を防ぎつつ、高効率で安定した電力供給を実現できます。
