中空ステッピングモータは、モータ中心部に穴（中空軸）を持つ構造を特徴とした特殊なステッピングモータです。
通常のモータとは異なり、回転軸が貫通しているため、配線や配管、回転シャフト、光ファイバーなどを内部に通すことができ、ロボット関節や回転テーブル、搬送装置などの省スペース設計に適しています。
基本仕様
中空ステッピングモータの仕様は、製品や用途によって異なりますが、代表的な項目は以下の通りです。
フレームサイズ：直径 30mm ～ 100mm（一般的な外径）
中空軸径：φ5mm ～ φ30mm程度
ステップ角：1.8°または0.9°（フルステップ）、マイクロステップ対応機種もあり
定格電流／電圧：0.5A～3A前後／DC24V～48V
保持トルク：0.1N•m～2.0N•m程度（サイズにより異なる）
駆動方式：主にバイポーラ方式
オプション機能：エンコーダ付き／ブレーキ付き／ハーモニックギア一体型 など
中空構造であること以外は、基本的には通常のステッピングモータと同様の駆動方式・信号制御で動作します。

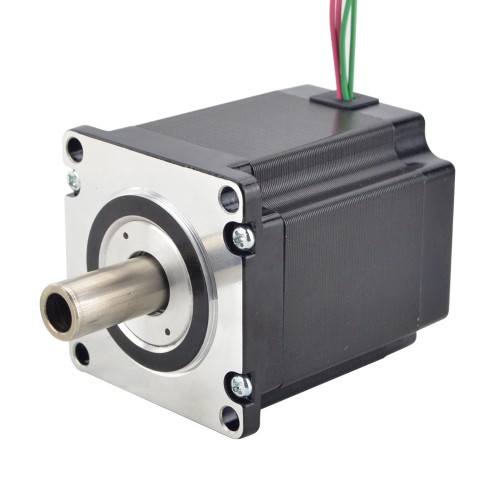

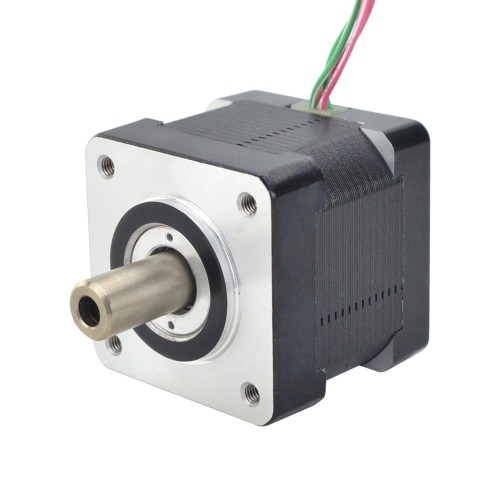

「写真の由来：Nema 11 中空シャフト ステッピングモーター バイポーラ 双轴 7.5Ncm (10.6oz.in) 1.0A 28x28x44mm」
「写真の由来：Nema 11 中空シャフト ステッピングモーター バイポーラ 双轴 7.5Ncm (10.6oz.in) 1.0A 28x28x44mm」
使用上の注意点
1. 中空軸の寸法と通過物の確認
中空部にシャフトや配線を通す設計では、通過させたい物の外径と必要クリアランスを十分に確認することが重要です。
また、モータの回転に干渉しないよう、内部構造や配線材の可動性・耐摩耗性にも配慮が必要です。
2. トルクの限界に注意
中空構造は構造上、剛性がやや低下し、トルク性能も通常タイプより劣る傾向があります。
重負荷や慣性が大きい用途に使用する場合は、トルク不足や脱調を防ぐために：
トルクマージンの確保
起動／停止の加減速設定の見直し
ギア減速機との併用
といった対策が必要です。
3. 振動・共振の対策
中空モータは振動や共振が起きやすいという特性もあります。
高回転・高速移動時には、次のような制御対策が有効です：
マイクロステップ制御の活用
ダンパ付きカップリングの併用
アクチュエータ全体の機械的バランス見直し
4. 防塵・防水構造の確認
中空部が開放されている設計では、粉塵や湿気が侵入しやすいため、使用環境に応じてIP規格（防塵防滴）に対応した製品や、カバー・シール材の追加対策が必要です。
医療や食品機器では、衛生管理対応のモータ選定も重要です。
5. ドライバとの相性や制御条件の確認
中空モータでも、通常のステッピングモータと同様に、定格電流・ステップ数・駆動信号形式（パルス入力、CAN、RS485など）に応じたドライバ選定が必要です。
特にエンコーダ付きモデルやフィードバック制御が必要な場合は、コントローラとの通信仕様も事前に確認しましょう。
まとめ
中空ステッピングモータは、配線・配管の取り回しや可動域の確保、省スペース設計に非常に適したモータです。
ロボットや回転装置など、中心部の空間を活かした機構設計に最適ですが、構造上の制約や性能限界を理解し、トルク・振動・環境条件・制御仕様に配慮した正しい使い方が求められます。
導入にあたっては、装置全体のレイアウトや運転条件とあわせて、最適なサイズ・機種の選定と動作検証を行うことが成功のカギとなります。
PR
シャフトカップリング（軸継手）は、モータと負荷機器の回転力（トルク）を効率よく伝達するための重要な部品です。ただし、誤った選定や取り付けをすると、振動・エネルギーロス・早期摩耗の原因になります。以下に、伝達効率を高めるための具体的なコツをご紹介します。
1. 用途に合ったカップリングを選ぶ
シャフトカップリングには多くの種類があります。以下の特徴を把握して適切に選定しましょう。
フレキシブルカップリング（ディスク型、蛇腹型など）
→ 軸の芯ズレ吸収、振動減衰が得意。高精度な位置決めにも対応。
リジッドカップリング（一体型、スリーブ型など）
→ 芯ズレを許容しないが、高剛性でトルク伝達効率が最も高い。
エラストマーカップリング（ゴム入り）
→ 衝撃吸収性が高く、静音性に優れる。中負荷向き。
ポイント：用途（高精度・高回転・吸振など）を明確にしてから選ぶこと。
2. 芯出し精度を高める（アライメント調整）
モータ軸と負荷軸の**同心度や角度ズレ（偏心・傾斜）**を最小にすることが、伝達効率に直結します。
レーザーアライメントツールやダイヤルゲージで調整を行い、偏心を0.05mm以内、角度ズレを0.2度以内に収めるのが理想。
芯ズレがあるとカップリングや軸受に負担がかかり、振動・摩耗・伝達ロスが増えます。
3. トルクと回転数に余裕を持たせる
カップリングの定格トルク・最高回転数は、実際の条件に対して1.2～1.5倍の安全率を見込んで選定。
高負荷・急加減速がある場合は、トルクリミッタ付きカップリングの導入も有効。
4. 振動・共振対策を行う
回転系に固有振動数がある場合、共振により伝達効率が低下する恐れがあります。
エラストマー入りカップリングやディスクカップリングを使用することで、共振点をずらしたり、減衰性を持たせることが可能です。
5. 正しい取り付けと締結トルクの管理
セットスクリューやクランプ式の場合、規定トルクで均等に締めることが重要。
偏摩耗やスリップを防ぐため、取り付け前に軸表面の油分・バリを除去するのも忘れずに。
トルク伝達の効率を高めるためには、適切なシャフトカップリングを選定することが重要です。以下に、シャフトカップリングを選定する際のポイントをいくつか示します：
1. トルク伝達能力:
- シャフトカップリングを選定する際に最も重要なポイントは、必要なトルク伝達能力です。使用するアプリケーションで発生する最大トルクを考慮し、適切なトルク伝達能力を持つカップリングを選択します。
「写真の由来：12.7mm-12.7mm フレキシブルジョーカップリング 30x40mm CNCステッピング モータシャフトカップリング」
「写真の由来：12.7mm-12.7mm フレキシブルジョーカップリング 30x40mm CNCステッピング モータシャフトカップリング」
2. 剛性:
- カップリングの剛性は、トルクの伝達や精密な位置合わせに影響を与えます。剛性が不十分なカップリングを使用すると、トルクの損失や振動が発生する可能性があります。十分な剛性を持つカップリングを選ぶことが重要です。
3. 振動や過負荷への耐性:
- カップリングは振動や過負荷に対しても十分な耐性を持っている必要があります。過負荷が発生した場合でも、安全にトルクを伝達できるような設計のカップリングを選定します。
「写真の由来：6.35mm-8mm リジッドカップリング 25x30mm CNCステッピング モータシャフトカップリング」
「写真の由来：6.35mm-8mm リジッドカップリング 25x30mm CNCステッピング モータシャフトカップリング」
4. 軸のずれ補正機能:
- アプリケーションによっては、軸のずれが発生することがあります。カップリングに軸のずれを吸収する機能があると、トルク伝達の安定性が向上します。軸のずれ補正機能を持つカップリングを選択します。
5. 耐久性とメンテナンス性:
- カップリングの耐久性やメンテナンス性も重要なポイントです。長期間安定した性能を維持できる耐久性と、メンテナンスが容易な設計のカップリングを選ぶことが望ましいです。
6. 環境条件への適合:
- 使用環境に合わせて適切な材料やコーティングを持つカップリングを選定します。湿度や温度の変化に対して耐性を持つカップリングを選択することが重要です。
これらのポイントを考慮して、適切なトルク伝達の効率を高めるシャフトカップリングを選定することが重要です。アプリケーションの要件や環境に合わせて最適なカップリングを選ぶことで、効率的なトルク伝達を実現できます。
ユニポーラステッピングモータは、ステップモータの一種であり、特定の形態のモーター駆動に適しています。以下に、ユニポーラステッピングモータのトルク特性と適した用途について説明します。
ユニポーラステッピングモータのトルク特性と適した用途：
1. トルク特性:
- ユニポーラステッピングモータは、一般的にバイポーラステッピングモータよりもトルクが低い特性があります。これは、ユニポーラステッピングモータがコイルを半分に分割する構造を持つため、効率が低下しやすいためです。
2. 低負荷用途:
- ユニポーラステッピングモータは、比較的低負荷や低トルクの用途に適しています。例えば、時計の針の駆動、小型の精密機器の位置決めなどが挙げられます。
3. 精密な位置決め:
- ユニポーラステッピングモータはステップ単位での位置決めが可能であり、精密な位置制御が求められる用途に適しています。例えば、半導体製造装置や医療機器などでの微小な動作が必要な場面で利用されます。
4. 静かな動作が求められる場面:
- ユニポーラステッピングモータは、比較的静かに動作する特性があります。そのため、音の影響を抑えながらの精密な位置決めが必要な環境で使用されることがあります。

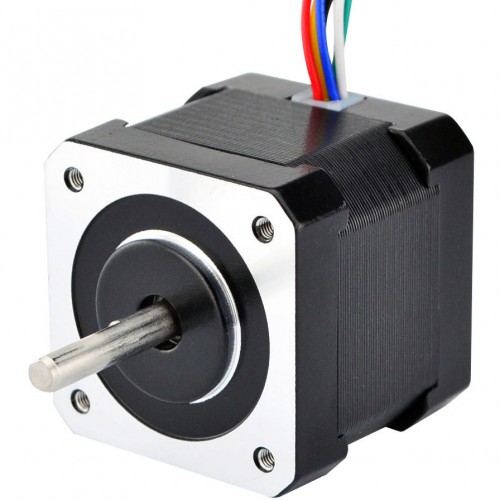

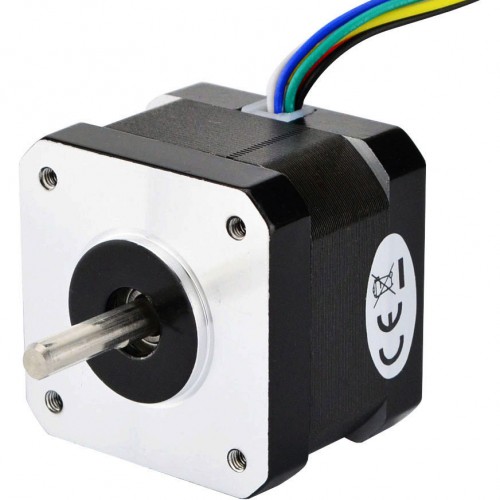

「写真の由来：デュアルシャフト Nema 17 ユニポーラ 0.9°16Ncm (22.7oz.in) 0.3A 12V 42x34mm 6 ワイヤー」
「写真の由来：デュアルシャフト Nema 17 ユニポーラ 0.9°16Ncm (22.7oz.in) 0.3A 12V 42x34mm 6 ワイヤー」
5. 小型・軽量機器への適用:
- ユニポーラステッピングモータは、バイポーラモータに比べてコストや回路が簡単なため、小型・軽量機器への組み込みに適しています。
ユニポーラステッピングモータは、低負荷や精密な位置決めが必要な用途に適しており、静かな動作や小型機器への組み込みにも適しています。必要なトルクや制御精度に合わせて適切なモーターを選定することが重要です。
BLDCモーターは、省エネルギーや静音運転などの特性により、さまざまな産業分野で広く使用されています。以下に、BLDCモーターの魅力について詳しく説明します。
BLDCモーターの魅力:
1. 省エネルギー性:
- BLDCモーターは、効率的なエネルギー変換により、従来のブラシ付きモーターよりも省エネルギーです。電力の無駄が少なく、高い効率で動力を供給します。
2. 高効率:
- 高い効率が特徴で、効率的なエネルギー変換により、より少ないエネルギーで同等の出力を実現します。このため、省エネルギー運転が可能です。
「写真の由来：2個 Φ22.4mm 12V/24V BLDC モーター ブラシレス dc モーター TEC2430 4500RPM 3W 0.05kg.cm 軸径 2mm」
「写真の由来：2個 Φ22.4mm 12V/24V BLDC モーター ブラシレス dc モーター TEC2430 4500RPM 3W 0.05kg.cm 軸径 2mm」
3. 静音性:
- ブラシレス構造のため、ブラシの摩擦音がなく、運転中の振動や騒音が少ないです。静音性が高いため、低騒音環境が求められるアプリケーションに適しています。
4. 長寿命:
- ブラシレス構造は機械的な摩耗が少ないため、寿命が長く、メンテナンスが少なくて済みます。長期間の安定した運転が可能であり、信頼性が高いと言えます。
5. 高トルク密度:
- BLDCモーターは、コンパクトなサイズで高いトルクを発揮する特性があります。高トルク密度を持つため、設備や機器の小型化や高性能化に適しています。
6. 精密制御:
- 電子制御による精密な速度制御や位置制御が可能です。高い制御性能により、様々な応用に適した柔軟な制御が実現できます。
BLDCモーターは、省エネルギー、高効率、静音性、長寿命、高トルク密度、精密制御などの魅力を持ち、様々な産業分野で幅広く活用されています。その特性により、現代の要求に合致した効率的な動力ソリューションを提供しています。
