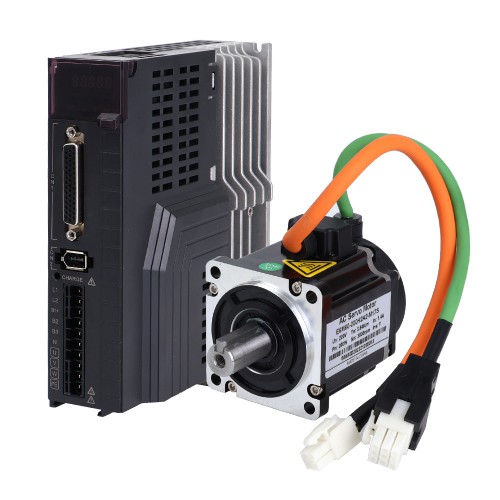

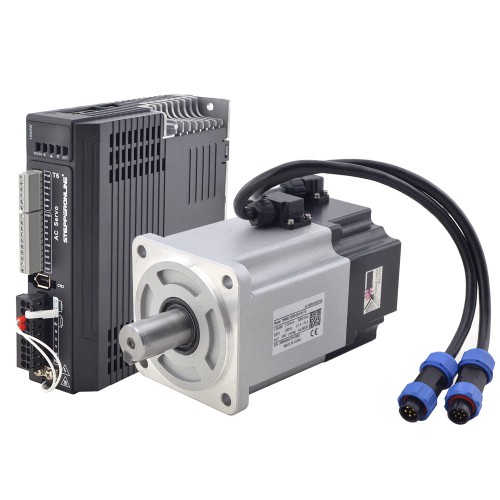

ACサーボモーターは、位置、速度、トルクを高精度に制御できるモーターです。産業用ロボット、工作機械、半導体製造装置、包装機械など、正確な動きが求められる分野で広く使われています。高精度な制御を実現できる理由は、モーター本体だけでなく、エンコーダやサーボドライバ、フィードバック制御などが連携して動作しているためです。
1. エンコーダで位置を検出します
ACサーボモーターには、多くの場合エンコーダが取り付けられています。エンコーダは、モーター軸がどの位置にあるか、どのくらい回転したかを検出する部品です。
この情報を使うことで、指令された位置と実際の位置を比較できます。もし位置にずれがあれば、制御装置がすぐに補正します。そのため、ロボットアームや工作機械のように正確な位置決めが必要な装置で高い精度を発揮できます。
2. フィードバック制御を行います
ACサーボモーターの高精度制御では、フィードバック制御が重要な役割を果たします。フィードバック制御とは、実際の動作状態を常に確認しながら、目標値に近づける制御方法です。
たとえば、目標位置まで動かしたい場合、エンコーダから得た現在位置をもとに、足りない分や行き過ぎた分を調整します。この仕組みにより、負荷が変化しても安定した動作を維持できます。
3. サーボドライバが電流を細かく制御します

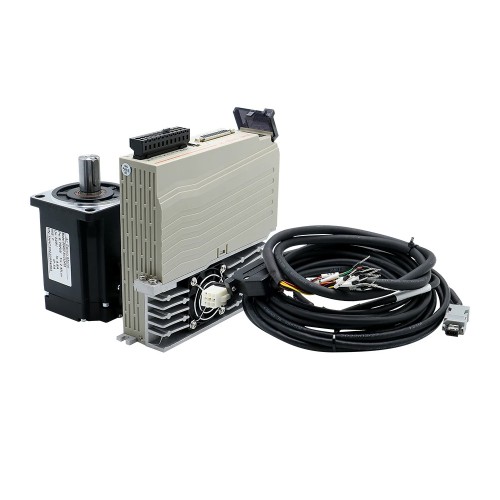

ACサーボモーターは、サーボドライバと組み合わせて使用されます。サーボドライバは、制御装置からの指令を受け取り、モーターに流す電流を細かく調整します。
モーターのトルクは電流と深く関係しています。そのため、電流を正確に制御することで、必要な力を必要なタイミングで出すことができます。これにより、急な加速や停止でも安定した動作が可能になります。
4. 速度制御が安定しています
ACサーボモーターは、回転速度を細かく制御できます。エンコーダによって実際の回転速度を検出し、目標速度との差を調整します。
速度が安定していると、加工面の品質や搬送精度が向上します。たとえば、工作機械では切削速度が不安定になると加工ムラが発生します。ACサーボモーターを使うことで、一定速度でなめらかな運転ができます。
5. トルク制御ができます
ACサーボモーターは、位置や速度だけでなく、トルクも制御できます。トルクとは、モーターが回転させる力のことです。
負荷が大きくなった場合でも、必要に応じてトルクを増やすことで、動作を安定させることができます。また、押し付け力や締め付け力を一定に保つ用途にも適しています。これにより、組立装置やロボットの作業精度を高めることができます。
6. 応答性が高いです
ACサーボモーターは、指令に対する反応が速いことも特徴です。サーボドライバがモーターの状態を常に監視し、必要な電流をすばやく供給します。
そのため、急な速度変更や位置変更にも対応しやすいです。産業用ロボットやピックアンドプレース装置のように、短時間で正確に動く必要がある機械では、この高い応答性が重要になります。
7. 負荷変動に強いです
機械の運転中には、材料の重さや摩擦、外部からの力などによって負荷が変化します。通常のモーターでは、負荷が変わると速度や位置がずれることがあります。
ACサーボモーターは、エンコーダの情報をもとに状態を確認し、サーボドライバが出力を調整します。そのため、負荷が変わっても目標位置や速度を保ちやすく、安定した制御ができます。
8. 制御装置と連携して動作します
ACサーボモーターは、PLCやモーションコントローラなどの制御装置と連携して動作します。制御装置から位置、速度、加速度などの指令を受け取り、サーボドライバがモーターを動かします。
複数の軸を同時に制御することもできるため、ロボットやCNC工作機械のような複雑な動作にも対応できます。これにより、高度な自動化設備で精密な動きを実現できます。
まとめ
ACサーボモーターが高精度制御を実現できるのは、エンコーダによる位置検出、フィードバック制御、サーボドライバによる電流制御が連携しているためです。さらに、速度制御、トルク制御、高い応答性、負荷変動への対応力によって、安定した動作が可能になります。これらの仕組みにより、ACサーボモーターは産業用ロボット、工作機械、自動化設備など、高精度が求められる分野で欠かせない存在となっています。
PR
ステッピングモータは、パルス信号によって一定角度ずつ回転するため、位置決め制御に広く使われています。しかし、通常のステッピングモータは指令通りに動いたことを直接確認できないため、負荷が大きい場合や高速運転時には脱調による位置ずれが発生することがあります。そこで利用されるのがエンコーダです。エンコーダを組み合わせることで、モータの実際の回転位置や速度を検出でき、より安定した制御が可能になります。本稿では、ステッピングモータエンコーダの基本と使い方について説明します。
1. ステッピングモータエンコーダとは
ステッピングモータエンコーダとは、ステッピングモータの回転角度、回転方向、回転速度などを検出するためのセンサーです。モータ軸や負荷側に取り付けられ、実際にどれだけ回転したかを電気信号として出力します。
通常のステッピングモータは、入力されたパルス数によって位置を推定します。しかし、外部負荷や急加速によってモータが指令に追従できない場合、実際の位置と指令位置にずれが生じます。エンコーダを使用すると、このずれを検出できるため、制御の信頼性を高めることができます。

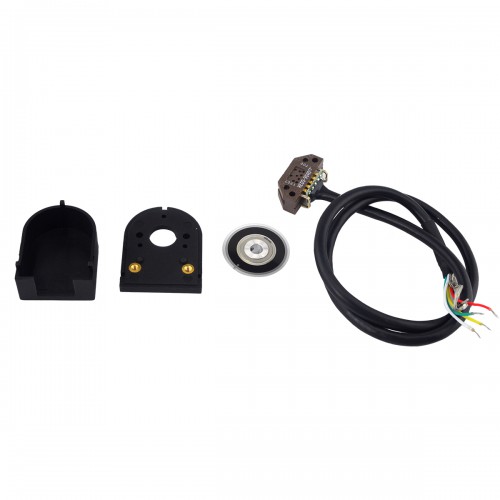

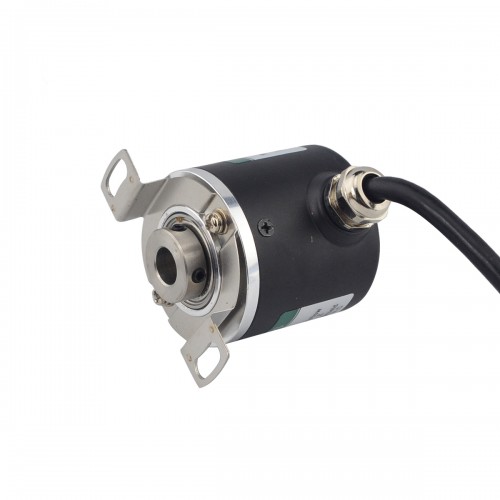

「写真の由来：2000 CPR インクリメンタルロータリーエンコーダ ABZ 3チャンネル 8mm 中空シャフト IHC3808」
「写真の由来：2000 CPR インクリメンタルロータリーエンコーダ ABZ 3チャンネル 8mm 中空シャフト IHC3808」
2. エンコーダを使う目的
エンコーダを使う主な目的は、位置ずれや脱調を検出することです。ステッピングモータはオープンループ制御でも動作できますが、負荷変動が大きい装置では、指令通りに動いているかを確認する必要があります。
エンコーダを取り付けることで、制御装置はモータの実位置を把握できます。これにより、位置補正、異常停止、原点復帰、速度監視などが可能になります。特に、搬送装置、医療機器、検査装置、ロボット機構など、高い安全性と精度が求められる用途で有効です。
3. インクリメンタルエンコーダの基本
ステッピングモータに多く使われるのが、インクリメンタルエンコーダです。このタイプは、回転に応じてA相、B相などのパルス信号を出力します。A相とB相の位相差を見ることで、回転方向を判別できます。
インクリメンタルエンコーダは構造が比較的シンプルで、速度検出や相対位置の管理に適しています。ただし、電源を切ると現在位置の情報が失われるため、起動時には原点復帰を行う必要があります。一般的な装置では、原点センサーと組み合わせて使用されることが多いです。
4. アブソリュートエンコーダの基本
アブソリュートエンコーダは、回転位置を絶対値として出力するエンコーダです。電源を入れ直しても現在位置を認識できるため、原点復帰の手間を減らすことができます。
この方式は、高精度な位置管理が必要な装置や、停止後すぐに正確な位置情報を取得したい用途に適しています。ただし、インクリメンタルエンコーダに比べて構造や信号処理が複雑になり、コストが高くなる傾向があります。そのため、用途や必要精度に応じて選定することが重要です。
5. エンコーダ信号の読み取り方
エンコーダから出力される信号は、コントローラー、PLC、モータドライバーなどで読み取ります。インクリメンタルエンコーダでは、A相とB相のパルス数を数えることで回転量を計算します。
たとえば、1回転あたり1000パルスのエンコーダであれば、1パルスごとの角度を計算して位置を把握できます。また、一定時間内のパルス数を測定すれば、回転速度も求められます。読み取り精度を高めるためには、ノイズ対策、適切な配線、シールドケーブルの使用が重要です。
6. ステッピングモータとの接続方法
エンコーダ付きステッピングモータを使う場合、モータ線とは別にエンコーダ信号線を接続します。一般的には、電源線、GND、A相、B相、Z相などの信号線があります。
Z相は1回転に1回出力される基準信号で、原点確認や回転位置の基準合わせに使われます。接続時には、エンコーダの電源電圧、出力方式、信号論理を確認する必要があります。NPN、PNP、ラインドライバ出力など、コントローラー側の入力仕様と合っていないと正常に読み取れません。
7. クローズドループ制御への応用
エンコーダを使うことで、ステッピングモータをクローズドループ制御に近い形で運転できます。クローズドループ制御では、指令位置と実際の位置を比較し、ずれがあれば補正を行います。
これにより、脱調の検出やトルク不足の補正が可能になります。従来のオープンループ制御よりも安定性が高く、サーボモータに近い使い方ができます。ただし、制御設定が不適切だと振動や応答遅れが発生するため、ゲイン調整や負荷条件の確認が必要です。
8. 原点復帰での使い方
ステッピングモータエンコーダは、原点復帰動作にも活用されます。装置の起動時に原点センサーとエンコーダ信号を組み合わせることで、基準位置を正確に決定できます。
特にZ相信号を利用すると、1回転内の基準位置をより正確に検出できます。これにより、装置の繰り返し位置決め精度を高めることができます。原点復帰では、速度を低めに設定し、センサー検出後にゆっくり位置合わせを行うことが重要です。
9. エンコーダ使用時の注意点
エンコーダを使用する際には、信号ノイズに注意する必要があります。モータの駆動電流や周辺機器からの電磁ノイズによって、パルス信号が乱れると、位置検出に誤差が生じます。
対策として、エンコーダ線にはシールドケーブルを使用し、モータ動力線とは離して配線します。また、接地処理を適切に行い、必要に応じてラインドライバ出力のエンコーダを選ぶと安定性が向上します。さらに、分解能が高すぎるエンコーダを選ぶと制御側の処理負荷が増えるため、用途に合った分解能を選定することも大切です。
まとめ
ステッピングモータエンコーダは、モータの実際の位置、速度、回転方向を検出するための重要な部品です。通常のステッピングモータは指令パルスによって位置を管理しますが、エンコーダを組み合わせることで、脱調検出、位置補正、速度監視、原点復帰などが可能になります。インクリメンタルエンコーダは扱いやすく、一般的な用途に適しており、アブソリュートエンコーダは高精度な位置管理に向いています。使用時には、信号方式、配線、ノイズ対策、分解能、制御方式を適切に確認することが重要です。エンコーダを正しく活用することで、ステッピングモータの信頼性と制御精度を大きく向上させることができます。
平行軸ギヤードモータは、モーターとギアボックスを組み合わせた駆動装置で、主に高トルクが求められるアプリケーションに使用されます。このタイプのモーターは、特に自動化機器や搬送装置、工作機械などで広く利用されています。平行軸ギヤードモータの特徴的な要素は、ギアの減速比です。減速比は、モーターの回転数と出力軸の回転数との比率であり、効率やトルクの特性に大きな影響を与えます。本稿では、平行軸ギヤードモータにおける効率と減速比の関係について詳しく解説し、どのように選定すべきかを探ります。
1．減速比とは何か？
減速比とは、モーターの入力回転数と出力軸の回転数の比率のことです。例えば、減速比が10:1であれば、モーターが1回転するごとに出力軸は1/10回転することになります。減速比を設定することで、トルクと回転速度を調整でき、モーターの性能を特定の用途に最適化できます。減速比が大きくなるほど、出力トルクは増加しますが、その分、回転速度は低下します。このトレードオフを考慮することが、効率的なモーター選定には不可欠です。
2．減速比と効率の関係
減速比が高い場合、出力トルクは増加しますが、その分効率が低下することがあります。これは、ギアボックス内での摩擦損失が増えるためです。特に、ギアの数が増えたり、減速比が大きくなるほど、摩擦や熱の発生が増え、エネルギーのロスが大きくなります。したがって、非常に高い減速比を採用すると、効率が低下し、エネルギー消費が増加する可能性があります。効率を最大化するためには、適切な減速比を選定し、ギアの設計や材料を最適化することが重要です。
3．最適な減速比の選定
平行軸ギヤードモータの効率を最大限に高めるためには、用途に応じた最適な減速比を選定することが重要です。例えば、低回転で高トルクが必要な場合には、高い減速比を選ぶことで、必要なトルクを確保できますが、効率を重視する場合は、無駄なエネルギー消費を抑えるために、適度な減速比を選択することが求められます。モーターやギアの設計によっては、適度な減速比で高効率を維持できる場合もあります。特に、過度に高い減速比を選択することは、効率に悪影響を及ぼすため、必要以上に大きな減速比を選ばないように注意が必要です。
4．減速比の選定とエネルギー消費
減速比が高すぎる場合、エネルギー効率が低下し、運転コストが増加する可能性があります。例えば、出力トルクが非常に高くなる場合でも、過度に低い回転数での運転は、エネルギーを効率的に利用できないことがあります。逆に、適切な減速比を選択することで、必要なトルクと速度をバランスよく維持でき、エネルギー消費を抑えることができます。エネルギー効率を最大化するためには、モーターの設計と減速比の選定が非常に重要です。
5．メンテナンスと効率の関係
減速比が高い場合、ギアボックスの内部摩擦が増加するため、定期的なメンテナンスが非常に重要です。潤滑不足や摩耗が進行すると、効率がさらに低下します。定期的なメンテナンスと適切な潤滑を行うことで、摩擦を減らし、効率を保つことができます。また、適切なメンテナンスを行うことで、減速比に合わせた最適なトルクの維持が可能となり、長期的な使用でも高い効率を維持することができます。
まとめ
平行軸ギヤードモータにおける効率と減速比の関係は、トルクと回転速度の調整において非常に重要な要素です。高い減速比を採用することで、出力トルクは増加しますが、その分効率が低下する可能性があります。適切な減速比を選定し、摩擦やエネルギー消費を最小限に抑えるために、モーターとギアの設計を最適化することが必要です。効率的な運転を実現するためには、用途に応じた減速比の選定と定期的なメンテナンスが不可欠です。
DCギヤードモーターは、小型でありながら大きなトルクを得やすいことから、産業機器、ロボット、搬送装置、家庭用機器など、さまざまな分野で利用されています。通常のDCモーターにギヤ機構を組み合わせることで、回転速度を抑えつつ、より安定した駆動力を得られる点が特徴です。しかし、用途に応じて適切な速度に調整しなければ、装置全体の性能や効率に影響を与えることがあります。そのため、DCギヤードモーターの制御方法や速度調整の仕組みを正しく理解することが重要です。本記事では、その基本的な考え方と代表的な制御方法についてわかりやすく説明します。
1. DCギヤードモーターとは何か
DCギヤードモーターとは、DCモーターに減速用のギヤを組み合わせたモーターです。
DCモーター単体は比較的高速で回転しますが、そのままでは必要以上に速すぎる場合があります。そこでギヤを組み合わせることで回転数を下げ、その代わりに出力トルクを高めます。これにより、低速で安定した動作が求められる装置に適した駆動源となります。特に、重いものを動かす機器や、正確な速度制御が必要な装置で多く使用されています。
「写真の由来：20個 12V ブラシDCステッピングギアモーター GM37-35BY 7.5° ギア比 6~810 平行軸ギヤボックス付き」
「写真の由来：20個 12V ブラシDCステッピングギアモーター GM37-35BY 7.5° ギア比 6~810 平行軸ギヤボックス付き」
2. 速度調整が必要な理由
DCギヤードモーターでは、用途に応じて適切な速度に調整することが重要です。
たとえば、搬送装置では一定の速度で物を運ぶ必要があり、ロボットでは動作の正確さや安全性のために細かな速度制御が求められます。また、速度が速すぎると機械部品に負担がかかり、遅すぎると作業効率が低下する可能性があります。このように、速度調整は単に回転数を変えるだけでなく、装置全体の性能や耐久性を左右する重要な要素です。
3. DCギヤードモーターの主な制御方法
DCギヤードモーターの制御方法には、主に電圧制御とPWM制御があります。
電圧制御は、モーターに加える電圧を変化させることで回転速度を調整する方法です。仕組みが比較的わかりやすい反面、効率が低下しやすく、発熱が大きくなる場合があります。一方、PWM制御は電源のオンとオフを高速で繰り返し、その割合によって平均電力を変える方法です。現在では、効率や制御性の面からPWM制御が広く採用されています。
4. 速度調整の仕組み
DCギヤードモーターの速度は、主にモーターに供給される電力の大きさによって変化します。
供給される電力が大きいほどモーターは速く回転しやすくなり、逆に小さいほど回転速度は下がります。ただし、ギヤードモーターの場合はギヤによって回転数が減速されているため、実際の出力軸の回転速度はモーター単体よりも低くなります。そのため、速度調整ではモーター本体の回転数とギヤ比の両方を考慮する必要があります。これが、DCギヤードモーター特有の速度制御の基本的な仕組みです。
5. PWM制御による速度調整
PWM制御は、DCギヤードモーターの速度調整で最もよく使われる方法の一つです。
PWMとは、一定周期の中で電源をオンにする時間とオフにする時間の割合を変える制御方式です。この割合を調整することで、モーターに加わる平均電圧が変化し、結果として回転速度を制御できます。たとえば、オンの時間が長いほど平均電力は大きくなり、回転速度も上がります。逆にオンの時間が短いと、速度は低下します。この方法は無駄な電力損失が少なく、効率的に速度を調整できる点が大きな利点です。
6. ギヤ機構が速度に与える影響
DCギヤードモーターでは、ギヤ機構そのものが速度特性に大きな影響を与えます。
ギヤ比が大きいほど出力軸の回転速度は遅くなりますが、その分トルクは大きくなります。逆に、ギヤ比が小さい場合は比較的高速で回転できますが、得られるトルクは小さくなります。したがって、速度調整を考える際には、電気的な制御だけでなく、どのようなギヤ比のモーターを選定するかも非常に重要です。用途に合わないギヤ比を選ぶと、制御だけでは十分な性能を発揮できないことがあります。
7. 制御時の注意点
DCギヤードモーターを制御する際には、いくつか注意すべき点があります。
まず、過度に低速で運転すると、必要なトルクが不足し、回転が不安定になる場合があります。また、負荷が大きい状態で急激に速度を変えると、モーターやギヤに大きな負担がかかることがあります。さらに、PWM制御を用いる場合には、スイッチングによるノイズ対策も必要です。このような点に注意しながら設計・運用することで、モーターの性能を安定して引き出すことができます。
8. DCギヤードモーター制御の活用例
DCギヤードモーターの速度調整は、さまざまな機器で活用されています。
たとえば、搬送ベルトでは一定速度での連続運転が求められますし、ロボットでは動作ごとに速度を変える必要があります。また、自動ドアや小型電動機器では、滑らかな起動と停止が求められるため、適切な速度制御が欠かせません。このように、DCギヤードモーターの制御技術は、多くの実用機器の性能向上を支える重要な要素となっています。
まとめ
DCギヤードモーターは、DCモーターにギヤ機構を組み合わせることで、低速かつ高トルクの駆動を実現するモーターです。その速度調整には、電圧制御やPWM制御などの方法があり、特にPWM制御は効率と制御性の面で優れています。
また、速度調整を考える際には、電気的な制御方法だけでなく、ギヤ比による機械的な特性も理解する必要があります。適切な制御方法とモーター選定を行うことで、装置全体の性能や安定性を高めることができます。DCギヤードモーターの仕組みを正しく理解することは、実用的な機器設計において非常に重要です。
クローズドループステッピングモータは、従来のステッピングモータの制御性に加え、位置検出機能を組み合わせることで、より安定した運転と高い信頼性を実現したモータ方式です。一般的なステッピングモータは、指令したパルス数に応じて回転するオープンループ制御が主流ですが、負荷変動や急加速時には脱調が発生することがあります。これに対して、クローズドループ方式ではエンコーダなどのフィードバック機構により実際の回転位置を監視し、必要に応じて補正を行います。本稿では、クローズドループステッピングモータの基本的な仕組みと、オープンループ方式との違いを分かりやすく解説します。
1．クローズドループステッピングモータの基本概念
クローズドループステッピングモータとは、ステッピングモータに位置検出用のエンコーダなどを組み合わせ、実際の回転状態を監視しながら制御する方式のことです。従来のステッピングモータは、入力パルスに応じて一定角度ずつ回転する仕組みを持っていますが、クローズドループ方式では、その指令どおりに実際に動いているかを常時確認します。
この構造により、負荷が変動しても位置ずれを補正しやすくなり、脱調のリスクを大きく低減できます。つまり、ステッピングモータの扱いやすさを保ちながら、サーボモータに近い安定性を一部取り入れた方式といえます。
「写真の由来：Nema 11 ギヤードクローズドループステッピングモーター L=51mm ギヤ比 5:1 エンコーダ 300CPR」
「写真の由来：Nema 11 ギヤードクローズドループステッピングモーター L=51mm ギヤ比 5:1 エンコーダ 300CPR」
2．オープンループ制御の仕組み
オープンループ制御では、ドライバがモータへ一定数のパルス信号を送り、そのパルス数に応じて回転すると仮定して動作させます。たとえば、1パルスごとに決められた角度だけ回転する前提で制御するため、理論上は簡単に位置決めができます。
しかし、この方式では実際にその位置まで到達したかどうかを確認していません。そのため、負荷が急に大きくなった場合や、加減速条件が厳しい場合には、モータが指令に追従できず脱調し、位置ずれが生じても制御側が気づかないことがあります。
3．クローズドループ制御の仕組み
クローズドループ制御では、モータの後端などに取り付けられたエンコーダが回転位置や速度を検出し、その情報をドライバへ返します。ドライバは指令値と実際の位置を比較し、差があれば電流や駆動状態を調整して補正を行います。
このように、実際の動きを確認しながら制御するため、負荷変動や一時的な遅れがあっても追従性を高めることができます。つまり、単に「動くはず」と考えて制御するのではなく、「実際にどう動いたか」を見ながら制御する点が、オープンループ方式との大きな違いです。
4．最大の違いは脱調検出の有無
クローズドループとオープンループの最も大きな違いは、脱調を検出して対応できるかどうかにあります。オープンループでは、モータが途中で遅れたり停止したりしても、制御側は指令を出し続けるだけで異常を認識できません。
一方、クローズドループでは、指令位置と実際の位置との差を監視しているため、異常を把握しやすく、補正やアラーム出力が可能です。この違いは、装置の信頼性に大きく関わります。特に高精度な位置決めが求められる装置では、重要な要素となります。
5．発熱や消費電力の面での違い
オープンループのステッピングモータは、脱調を防ぐために必要以上に大きな電流を流して駆動することが多く、その結果として発熱が大きくなる傾向があります。常に余裕を持たせた設定にするため、効率面では不利な場合があります。
これに対し、クローズドループ方式では、実際の負荷状況に応じて必要なだけの駆動を行いやすいため、無駄な電流を抑えられる場合があります。その結果、発熱低減や省エネルギーにつながりやすく、装置全体の温度管理にも有利となります。
6．高速運転時の安定性の違い
ステッピングモータは一般に、回転速度が上がるにつれてトルクが低下しやすい特性を持っています。そのため、オープンループ方式では高速域で脱調しやすくなり、安定運転が難しくなることがあります。
クローズドループ方式では、実際の回転状態を確認しながら制御できるため、高速運転時の安定性が向上しやすいです。もちろん限界はありますが、同じ条件で比較すると、より広い速度範囲で安定した動作を期待できるのが特徴です。
7．装置コストと構成の違い
オープンループ方式は、構成が比較的単純であり、モータとドライバの組み合わせもシンプルです。そのため、導入コストを抑えやすく、小型装置や比較的簡易な位置決め用途で広く使われています。
一方、クローズドループ方式では、エンコーダや対応ドライバが必要になるため、一般にコストは高くなります。また、システム構成もやや複雑になります。しかし、その分、信頼性や性能面でのメリットがあり、単純な価格比較だけでは判断できません。
8．適した用途の違い
オープンループステッピングモータは、負荷変動が小さく、多少の位置誤差が大きな問題にならない装置に適しています。たとえば、比較的軽負荷で単純動作を繰り返す機器では、コストパフォーマンスの高い選択肢となります。
一方、クローズドループステッピングモータは、脱調を避けたい装置や、安定した位置決めが必要な用途に向いています。たとえば、自動化設備、搬送装置、検査機器、半導体関連装置などでは、その利点を活かしやすいです。用途に応じて適切に使い分けることが重要です。
9．サーボモータとの関係
クローズドループステッピングモータは、しばしばサーボモータと比較されます。確かに、フィードバック制御を行う点では似ていますが、基本となるモータの構造や制御思想には違いがあります。
ステッピングモータはもともとパルスに応じて一定角度ずつ動く特徴を持っており、制御しやすい反面、高速高出力用途には限界があります。一方、サーボモータは高応答・高出力に優れています。そのため、クローズドループステッピングモータは、オープンループステッピングモータとサーボモータの中間的な位置づけとして理解されることが多いです。
まとめ
クローズドループステッピングモータは、エンコーダなどのフィードバック機構を用いて実際の回転位置を監視し、必要に応じて補正を行うことで、脱調の低減と安定した制御を実現する方式です。これに対し、オープンループ方式は構成が簡単で低コストという利点がある一方、実際の動作を確認しないため、負荷変動時の位置ずれに弱いという特徴があります。したがって、両者の違いは単なる新旧ではなく、必要な性能、信頼性、コスト、用途に応じて選ぶべき制御方式の違いといえます。装置の要求条件を正しく把握し、最適なモータ方式を選定することが重要です。
