平行軸ギヤードモータは、モータと減速機を組み合わせることで、回転速度を抑えながら必要なトルクを安定して取り出せる駆動装置です。入力軸と出力軸が平行に配置されているため、比較的コンパクトで扱いやすく、さまざまな産業機械や自動化設備に広く用いられています。特に、搬送、昇降、攪拌、包装など、安定した動力伝達が求められる用途で大きな役割を果たします。装置全体の効率向上や省スペース設計にも貢献できるため、現代の生産現場において欠かせない存在となっています。本稿では、平行軸ギヤードモータの主な用途と具体的な活用事例について分かりやすく解説します。
1. 搬送装置やコンベヤで広く使用されます
平行軸ギヤードモータの代表的な用途は、搬送装置やコンベヤの駆動です。工場や物流現場では、製品や部材を一定速度で安定して運ぶ必要があり、そのためには高い信頼性を持つ駆動源が求められます。
平行軸ギヤードモータは、回転数を適切に下げながら十分なトルクを出せるため、コンベヤベルトの安定駆動に適しています。また、連続運転にも対応しやすく、長時間の生産ラインでも安定した性能を維持しやすいです。食品工場、物流センター、組立ラインなど、さまざまな現場で活用されています。
2. 包装機械の駆動源として活用されます
包装機械では、製品を一定のタイミングで送り出したり、包装材を正確に搬送したりする必要があります。そのため、速度の安定性とトルクの確保が重要です。平行軸ギヤードモータは、こうした条件に対応しやすいことから、包装設備で多く採用されています。
例えば、袋詰め機、ラベリング装置、シーリング装置などでは、一定の動作リズムを維持することが求められます。平行軸ギヤードモータを使用することで、滑らかで安定した駆動が可能になり、包装品質の向上にもつながります。量産ラインの安定運転を支える重要な部品です。
3. 昇降装置やリフト機構にも適しています
平行軸ギヤードモータは、昇降装置やリフト機構の駆動にもよく使われます。これらの装置では、重い荷物や機械部品を安全かつ安定して持ち上げる必要があるため、高いトルクが求められます。
減速機を備えた平行軸ギヤードモータは、出力トルクを高めやすく、重量物の昇降動作に適しています。また、速度を適切に制御しやすいため、急激な動きを避けながら安定した運転を実現できます。工場内の昇降テーブル、倉庫の搬送設備、作業用リフトなどで幅広く活用されています。
4. 攪拌機や混合装置で安定した回転を支えます
液体や粉体を混ぜる攪拌機、混合装置でも、平行軸ギヤードモータは重要な役割を果たします。攪拌用途では、単に回転させるだけでなく、適切な速度で安定して回し続けることが必要です。
平行軸ギヤードモータは、低速で高トルクを得やすいため、粘度のある液体や重い材料を扱う装置にも適しています。化学工場、食品加工設備、医薬品製造装置などで使用され、均一な混合を支える駆動源として活躍しています。安定した攪拌性能は、製品品質の維持にも直結します。
5. 自動化生産ラインの各種機構に利用されます
自動化生産ラインでは、多くの機械要素が連携して動作しており、それぞれに適切な駆動装置が必要です。平行軸ギヤードモータは、部品供給装置、位置決め補助機構、回転ユニットなど、さまざまな部分で利用されています。
特に、一定速度で繰り返し動作する機構では、安定した回転性能と長時間運転への対応力が重要になります。平行軸ギヤードモータは、構造が比較的シンプルで導入しやすく、装置設計にも組み込みやすいため、自動化設備全体の信頼性向上に貢献します。
6. 食品・医薬・物流分野でも多くの実績があります
平行軸ギヤードモータは、一般産業だけでなく、食品、医薬、物流といった分野でも多くの実績があります。これらの分野では、安定運転に加えて、衛生性や長時間稼働への対応が重要視されます。
例えば、食品工場の搬送ライン、医薬品の包装機、物流倉庫の仕分け設備などでは、平行軸ギヤードモータが安定した動力伝達を支えています。用途に応じてさまざまな出力や減速比を選べるため、幅広い設備に柔軟に対応できる点も大きな魅力です。
7. 装置の省スペース化と設計効率向上にも役立ちます
平行軸ギヤードモータは、性能面だけでなく、装置設計の効率化にも役立ちます。入力軸と出力軸が平行な構造は、機械への組み込みがしやすく、レイアウト設計の自由度を高めやすいです。
また、モータと減速機が一体化しているため、別々に構成する場合と比べて設置作業を簡略化しやすくなります。その結果、装置全体の省スペース化や組立工数の削減にもつながります。限られたスペースで高機能な設備を構築したい場合にも、平行軸ギヤードモータは非常に有効です。
まとめ
平行軸ギヤードモータは、搬送装置、包装機械、昇降装置、攪拌機、自動化生産ラインなど、幅広い用途で活用されている駆動装置です。安定した回転速度、高いトルク、長時間運転への対応力、そして設計のしやすさといった特長により、さまざまな産業分野で重要な役割を担っています。実際の活用事例を見ても、その汎用性と信頼性の高さがよく分かります。設備の性能向上と安定運転を実現するためには、用途に合った平行軸ギヤードモータを適切に選定し、効果的に活用することが大切です。
PR

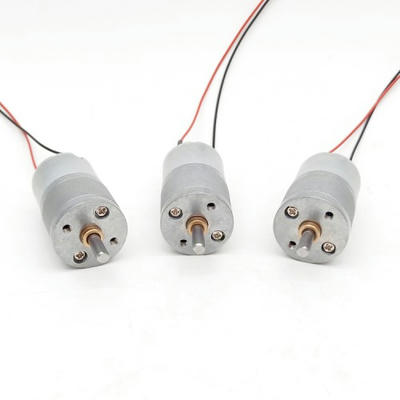

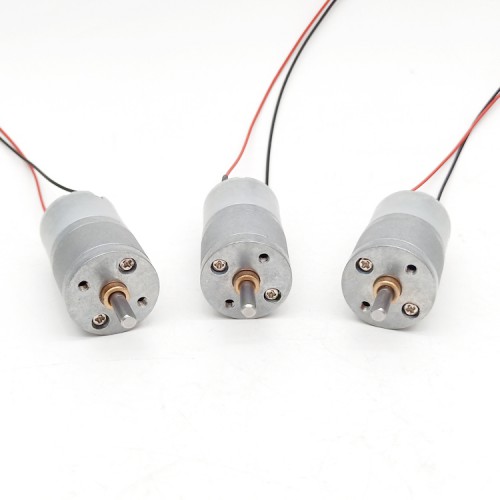

DCギヤードモーターは、直流モーターに減速機構を組み合わせた駆動部品であり、自動化装置のさまざまな場面で広く利用されています。モーター単体では得にくい高トルクや安定した低速回転を実現できるため、搬送装置、組立機器、検査装置などにおいて重要な役割を果たします。近年は生産現場の省人化や高効率化が進む中で、装置に求められる性能も多様化しており、駆動源の選定は装置全体の品質や生産性に大きく影響します。本稿では、自動化装置で使用されるDCギヤードモーターの主なメリットについて、分かりやすく解説します。
1. 高トルクを得やすい
DCギヤードモーターの大きなメリットの一つは、高いトルクを得やすいことです。ギヤによって回転数を落とすことで、その分大きな力を取り出しやすくなります。
自動化装置では、ワークの搬送、押し出し、昇降、開閉動作など、一定以上の力が必要となる場面が多くあります。そのような用途では、DCギヤードモーターを使うことで、比較的小型のモーターでも必要な駆動力を確保しやすくなります。限られたスペースで十分な力を発揮できる点は、大きな利点といえます。

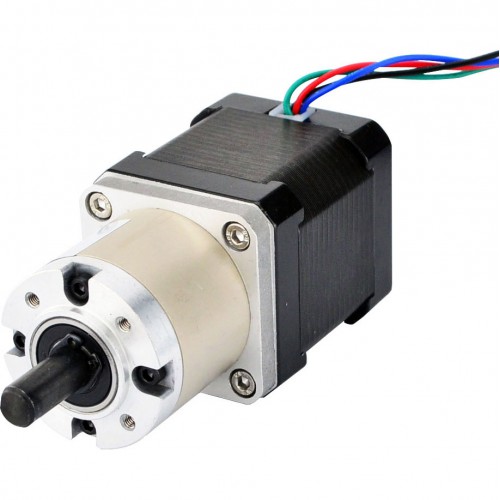

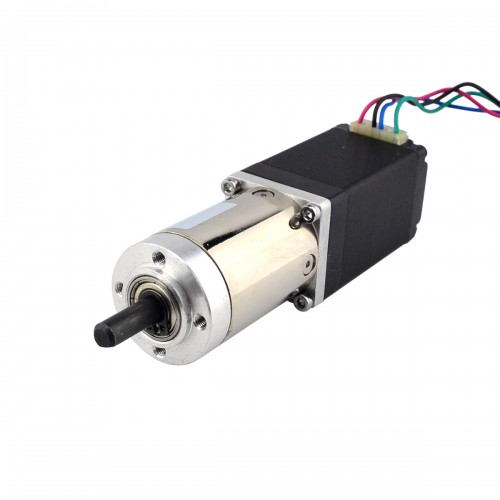

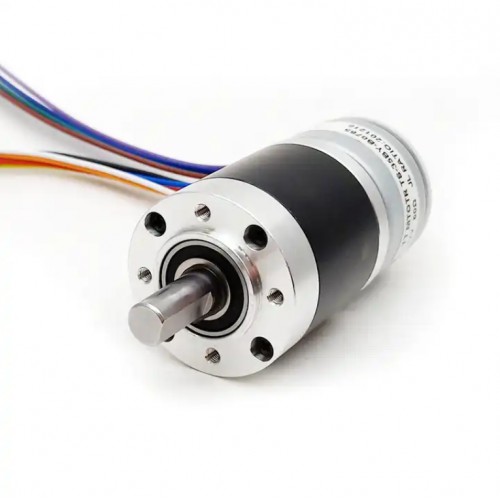

「写真の由来：20個 Φ35 BLDC遊星ギヤードモータ GMP36-35BY 7.5deg 12VDC 8kg.cm 軸径 8mm 遊星ギアボックス付き」
「写真の由来：20個 Φ35 BLDC遊星ギヤードモータ GMP36-35BY 7.5deg 12VDC 8kg.cm 軸径 8mm 遊星ギアボックス付き」
2. 低速でも安定した駆動がしやすい
自動化装置では、必ずしも高速回転だけが求められるわけではありません。むしろ、低速で安定して動作することが重要な工程も数多く存在します。DCギヤードモーターは、減速機構によって出力回転数を抑えながら、安定した回転を実現しやすい特徴があります。
たとえば、部品を一定速度で搬送する装置や、ゆっくり正確に位置合わせを行う装置では、この特性が非常に役立ちます。急激な動きではなく、滑らかで制御しやすい動作が求められる場面において、DCギヤードモーターは高い実用性を発揮します。
3. 小型化しやすく、装置設計の自由度が高い
DCギヤードモーターは、モーターとギヤ機構を一体化した構造を持つものが多く、比較的コンパクトに設計しやすいという利点があります。自動化装置では、内部スペースが限られていることが多いため、小型で効率的な駆動部品は非常に重要です。
装置を省スペース化できれば、全体のサイズを抑えられるだけでなく、他の部品との配置調整もしやすくなります。特に卓上型装置、小型搬送機、医療関連装置、簡易自動化ユニットなどでは、コンパクトな駆動源の価値が高く、DCギヤードモーターはその要求に応えやすい存在です。
4. 制御が比較的しやすい
DCモーターは、回転方向や速度の制御が比較的行いやすいという特徴があります。これにギヤ機構が加わることで、必要な出力特性を得ながら、装置に合わせた運転がしやすくなります。
たとえば、正転・逆転を繰り返す装置や、一定の速度で連続運転する装置などでは、シンプルな制御構成で対応できる場合があります。もちろん、用途によっては高度な制御が必要になることもありますが、基本的な自動化装置においては、扱いやすさという点で大きな魅力があります。制御のしやすさは、開発効率やメンテナンス性の向上にもつながります。
5. コストと性能のバランスが良い
DCギヤードモーターは、必要な機能を比較的シンプルな構成で実現できるため、コストと性能のバランスに優れていることが多いです。自動化装置を設計する際には、性能だけでなく、導入コストや運用コストも重要な判断材料になります。
過剰な性能を持つ高価な駆動システムを導入するよりも、用途に合ったDCギヤードモーターを選定することで、必要十分な性能を確保しながらコストを抑えることができます。量産設備や多数の駆動部を持つ装置では、このコストメリットが特に大きくなります。
6. 幅広い自動化用途に対応できる
DCギヤードモーターは、さまざまな自動化装置で活用されています。たとえば、コンベヤ、シャッター機構、供給装置、ラベリング装置、検査装置、小型ロボット、包装設備など、多くの機械で採用されています。
その理由は、トルク、回転数、サイズのバリエーションが豊富で、用途に応じた選択がしやすいからです。単純な搬送から比較的精密な動作まで、幅広いニーズに対応できるため、汎用性の高い駆動源として評価されています。装置の目的に合わせて適切な仕様を選べば、高い効果を得ることができます。
7. メンテナンス性の向上にもつながる
自動化装置では、安定した稼働を維持するために、メンテナンス性も重要です。DCギヤードモーターは、構造や用途が比較的明確で、交換や点検の計画を立てやすいという面があります。
また、標準化された製品も多く、市場で入手しやすいことから、故障時の対応や保守部品の確保がしやすい場合があります。装置を長期間安定運用するうえで、保守性の良さは大きなメリットです。単に動けばよいのではなく、継続して使いやすいことも、DCギヤードモーターが選ばれる理由の一つです。
まとめ
DCギヤードモーターは、自動化装置において高トルク、安定した低速駆動、小型化のしやすさ、制御の容易さなど、多くのメリットを持つ重要な駆動部品です。さらに、コストと性能のバランスにも優れ、幅広い用途に対応できるため、多くの産業機械や自動化設備で活用されています。
特に、省スペース化や省人化が求められる現代の生産現場では、DCギヤードモーターの実用性はますます高まっています。装置の用途や求められる性能に応じて適切に選定することで、システム全体の信頼性、生産性、保守性を向上させることができるでしょう。
工作機械の性能は、機械構造や制御ソフトだけでなく「モータをどう動かすか」に大きく左右されます。その中核を担うのがCNCインバーター（可変周波数ドライブ）です。インバーターは主軸や送り系モータの回転数・トルクを精密に制御し、加工条件の最適化やサイクルタイム短縮、品質安定に貢献します。さらに保護機能や診断機能により稼働率向上にも寄与します。本稿ではCNCインバーターの役割と重要性を整理します。
CNCインバーターの役割
1) 回転数制御による切削条件の最適化
インバーターはモータに供給する周波数と電圧を制御し、主軸回転数を任意に設定できます。材料や工具径、加工方式に合わせて最適な回転数を与えることで、面粗さの改善、工具摩耗の抑制、加工音の低減につながります。特に多品種少量生産では条件変更が頻繁なため、柔軟な回転数制御が大きな価値になります。
2) トルク制御・負荷追従で加工を安定化
切削中は負荷が常に変動します。インバーターは電流制御を通じてトルクを調整し、負荷変動に対して回転を安定させます。これにより、切り込み量が変わる場面でも回転落ちを抑え、ビビりや工具欠損のリスク低減に寄与します。荒加工から仕上げまで、一定の加工品質を維持する上で重要な機能です。

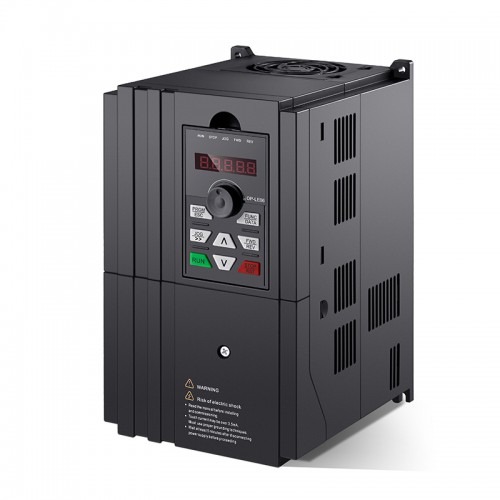

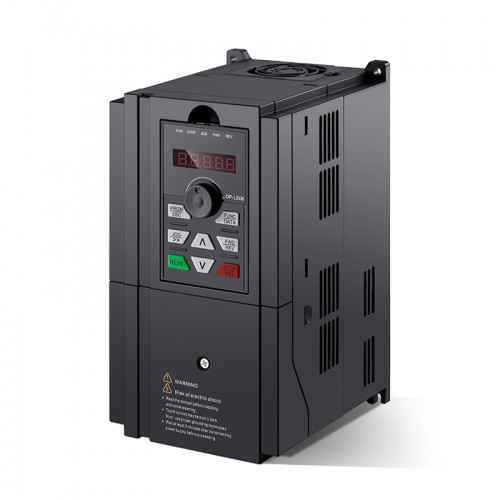

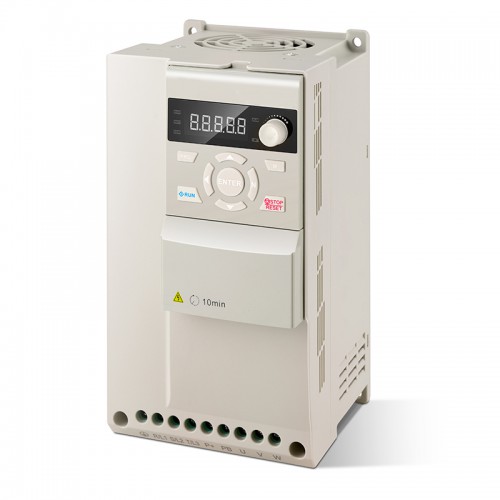

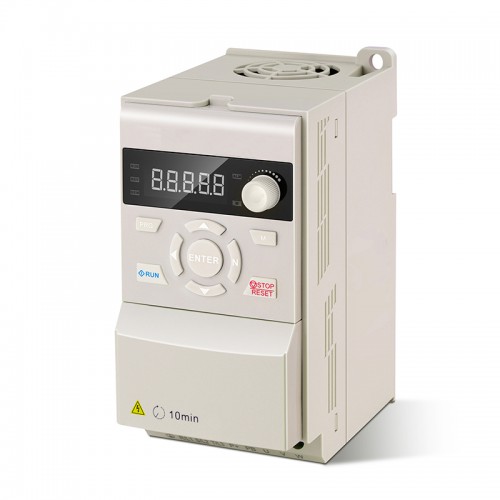

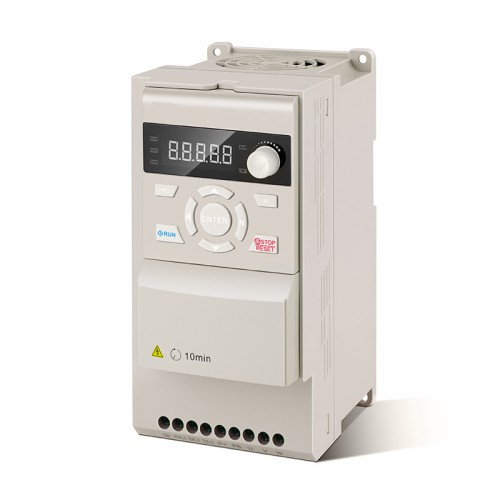

「写真の由来：BD600シリーズ VFD可変周波数ドライブインバーター BD600-5R5G-2 7.5HP 5.5KW 23A 三相 220V」

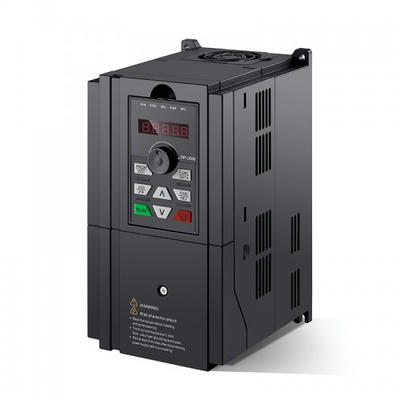

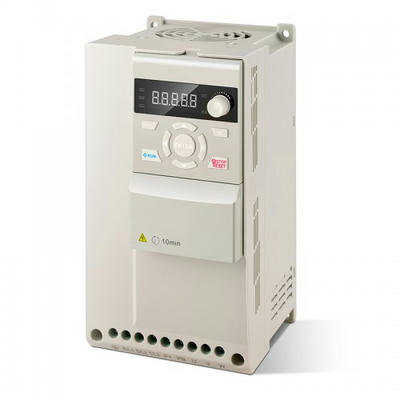

「写真の由来：BD600シリーズ VFD可変周波数ドライブインバーター BD600-5R5G-2 7.5HP 5.5KW 23A 三相 220V」
3) 加減速制御でサイクルタイムを短縮
主軸の加速・減速が速いほど、工具交換や工程切替時の待ち時間を削減できます。インバーターは加減速時間やS字加速などのプロファイルを設定でき、機械剛性や慣性に合わせた最適化が可能です。過度な急加速は振動や機械負担につながるため、速さと安定性のバランスを取ることがポイントになります。
4) 省エネ運転と発熱低減
必要な回転数・トルクだけを供給する制御により、無駄な電力消費を抑えられます。たとえば待機時の低速運転や、負荷に応じた最適電流制御は消費電力と発熱を低減し、装置全体の熱安定性にも寄与します。長時間稼働の工場ほど、省エネ効果がコストに直結します。
5) 保護機能による設備保全と稼働率向上
インバーターには過電流、過電圧、過負荷、過温度などの保護機能が組み込まれており、異常時に設備を守ります。さらにアラーム履歴や運転データの取得により、故障原因の切り分けや予防保全がしやすくなります。突発停止のリスクを減らし、稼働率（OEE）向上に貢献します。
6) CNCとの連携（同期・指令精度・通信）
CNCインバーターはCNC装置からの指令を受けて主軸制御を行います。アナログ指令だけでなく、フィールドバスや産業用Ethernetでの通信連携により、状態監視や同期制御が高度化します。主軸オリエンテーション（位相合わせ）や剛性タッピングなど、CNC機能を成立させる上でもインバーターの性能と互換性が重要です。
7) 高速・高精度加工を支える制御性能
高速加工では回転数の安定性や速度変動の少なさが品質に直結します。インバーターの制御応答が高いほど、負荷変動時の回転落ちを抑え、面粗さの安定やビビり低減につながります。高精度加工では熱や振動の影響も大きいため、安定制御によって加工再現性を高められる点が重要です。
まとめ
CNCインバーターは、回転数・トルク・加減速を高精度に制御し、加工条件最適化、品質安定、サイクルタイム短縮、省エネ、設備保全を支える工作機械の中核技術です。特に多品種加工や高精度・高速加工では、インバーターの制御性能とCNCとの連携が加工結果を左右します。機械の能力を最大限に引き出すためには、用途に合ったインバーター選定と適切なパラメータ調整が不可欠です。

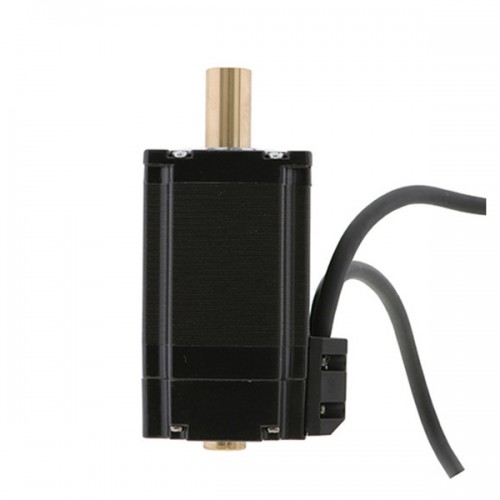

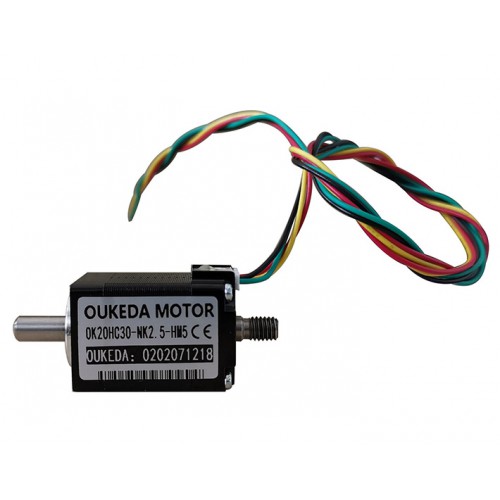

中空ステッピングモータは、従来のステッピングモータと比較して、特にコンパクトで効率的な設計が特徴です。モータの中心部に穴が開いており、この設計によりモータシャフトを通してケーブルやシャフトを通すことができ、装置の設計自由度が大幅に向上します。主にロボット、精密機器、搬送装置など、限られたスペースで高精度な位置決めが求められる用途に使用されています。本稿では、中空ステッピングモータの基本原理とそのメリットについて解説します。
1. 中空ステッピングモータの基本原理
中空ステッピングモータは、モータシャフトに穴が空いているため、シャフトを通してケーブルやパイプを通すことができる設計です。
その動作原理は、通常のステッピングモータと同じく、固定子と回転子の間に電流を流すことによって磁力が発生し、回転を生じさせるものです。中空設計により、モータ内部に異物を通したり、機構の取り付けが容易になるなどの利点があります。
2. メリット①：設計の自由度が向上
中空構造の最大の利点は、モータの中心部に空間があることです。これにより、モータシャフトを通してケーブルやパイプを通すことができ、機器の設計に柔軟性が生まれます。
例えば、ロボットの腕部や自動化装置において、制御配線をシャフト内に収めることができ、スペース効率が向上します。
3. メリット②：コンパクト設計と高トルク
中空ステッピングモータは、その設計により、一般的なステッピングモータに比べてコンパクトでありながら、高トルクを提供できます。
モータの内部構造を最適化することで、同じサイズでより高い出力を得られるため、小型機器や狭い空間での運用に最適です。
4. メリット③：振動と騒音の低減
中空ステッピングモータは、マイクロステッピング駆動と組み合わせて使用することが多く、これにより振動や騒音を低減させることができます。
特に高精度な位置決めが求められる場合、振動が少ないことは重要であり、機器の長寿命化や動作の滑らかさに寄与します。
5. メリット④：高精度と繰り返し精度
中空ステッピングモータは、精密な位置決めが可能なため、精度を重視したアプリケーションに適しています。
特にロボットの関節駆動や自動化機器の位置決めにおいては、位置ずれが問題になることがあるため、高精度で繰り返し精度の高い中空ステッピングモータが活用されます。
6. メリット⑤：効率的なエネルギー利用
中空ステッピングモータは、トルク効率が高く、必要なエネルギーを効率よく使用できる点がメリットです。
通常のステッピングモータに比べ、エネルギーの無駄を抑えることができ、特に長時間運転する機器においては、電力消費を低減させることが可能です。
まとめ
中空ステッピングモータは、そのユニークな設計により、高精度な位置決めと高トルクを実現し、スペース効率を最大化できるため、ロボットや自動化装置などの分野で特に有用です。設計の自由度、トルク密度、振動・騒音の低減などのメリットにより、さまざまな産業機器において広く活用されています。今後、より小型で高性能なモータが求められる中で、中空ステッピングモータはさらに重要な役割を果たすことが予想されます。
高温環境で動作する装置では、一般的なモーターをそのまま使うと、巻線の絶縁劣化や磁力低下、潤滑剤の劣化などにより、トルク低下や故障が起こりやすくなります。こうした課題に対応するのが「高温ステッピングモーター」です。耐熱材料や放熱設計を強化することで、炉内機構、半導体・真空装置、熱処理ラインなどでも安定した位置決めを実現します。本稿では、高温ステッピングモーターの概要と耐熱構造、特長を分かりやすく解説します。
1. 高温ステッピングモーターとは
高温ステッピングモーターとは、通常より高い周囲温度（高温雰囲気）での連続運転や位置決めを想定して設計されたステッピングモーターです。
一般品は温度上昇により巻線絶縁や磁気特性、ベアリング・グリースなどが限界に達しやすいのに対し、高温仕様は部材や構造を耐熱グレードに置き換え、熱による性能劣化や寿命低下を抑えるよう最適化されています。
2. 耐熱構造①：巻線・絶縁材の耐熱グレード向上
高温で最も影響を受けやすいのが、コイル巻線の絶縁です。
高温仕様では、耐熱クラスの高い絶縁材や含浸材（ワニス）を採用し、長時間の熱ストレスでも絶縁破壊が起きにくいようにします。これにより、短絡や絶縁抵抗低下のリスクを抑え、連続運転の信頼性を高めます。

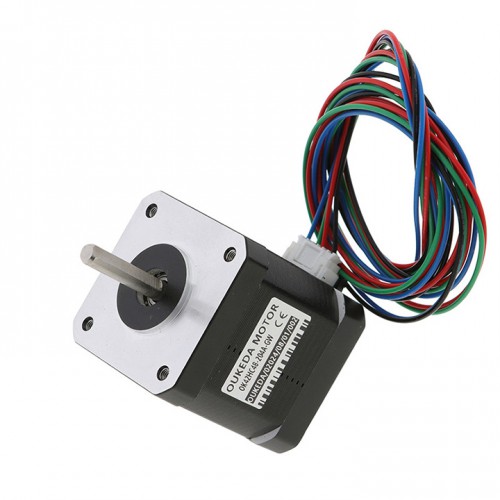

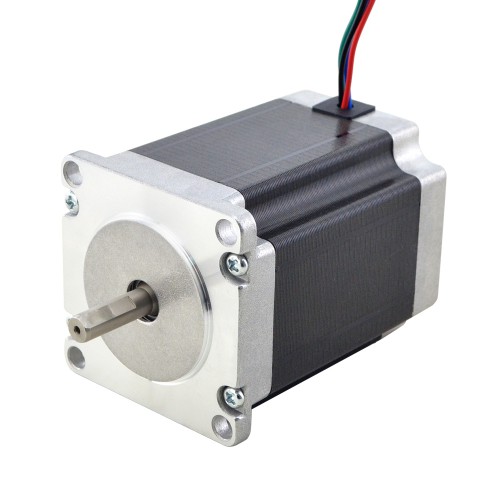

「写真の由来：Oukeda Nema 17 高温ステッピングモーター OSP001461 1.8度 60Ncm 絶縁クラスB 180℃」
「写真の由来：Oukeda Nema 17 高温ステッピングモーター OSP001461 1.8度 60Ncm 絶縁クラスB 180℃」
3. 耐熱構造②：磁石・磁気回路の高温特性対応
ステッピングモーターは磁気回路でトルクを発生させるため、磁石の高温特性が性能に直結します。
高温になると磁束密度が低下し、トルクが落ちたり、場合によっては減磁が進むことがあります。高温仕様では、耐熱性の高い磁石材料の採用や、磁気回路設計の最適化により、高温でも必要トルクを確保しやすくしています。
4. 耐熱構造③：ベアリング・潤滑の高温対応
一般的なグリースは高温で劣化・蒸発・炭化しやすく、ベアリング焼付きや異音の原因になります。
高温ステッピングモーターでは、高温用グリースや固体潤滑、場合によっては無潤滑に近い構造を採用し、潤滑性能を維持します。また、シール材や保持器なども耐熱材に変更し、機械要素の寿命を延ばします。
5. 耐熱構造④：放熱設計（熱を逃がす・溜めない）
高温環境では「外気が熱い」だけでなく、モーター自体の銅損・鉄損による発熱も加算されます。
そのため、高温仕様では筐体材質や形状、取り付け面の熱伝導、放熱フィンの設計などを工夫し、熱を逃がしやすい構造にします。装置側でヒートシンクや熱伝導部材を組み合わせることで、さらに効果が高まります。
6. 特長①：高温環境でも位置決め精度を維持しやすい
温度上昇によりトルクが低下すると、脱調や位置ずれのリスクが増えます。高温ステッピングモーターは高温でもトルク余裕を確保しやすく、安定した位置決めに貢献します。
特に、熱処理工程の搬送、炉周辺のバルブ制御、真空チャンバー付近の機構など、温度変動が大きい用途で効果が出やすいです。
7. 特長②：長寿命・メンテナンス周期の延長
耐熱材料や高温対応潤滑を用いることで、劣化の進行を緩やかにし、長期運用を実現しやすくなります。
高温環境では、短期間での交換や停止がコスト増につながるため、信頼性向上による保全負担の低減は大きな導入メリットです。
8. 導入時の注意点（選定・運用のポイント）
高温仕様であっても万能ではないため、以下を事前に確認します。
周囲温度だけでなく、モーター内部温度上昇を見積もる
連続運転か、間欠運転か（デューティで許容が変わる）
熱源からの距離、遮熱板の有無、通風条件
高温に耐える配線・コネクタ・ドライバ配置（周辺部も耐熱が必要）
装置全体で熱設計を行うことで、仕様を十分に引き出せます。
まとめ
高温ステッピングモーターは、巻線絶縁、磁石、ベアリング潤滑、放熱設計などを耐熱仕様に強化し、高温環境でも安定した位置決めと信頼性を確保するためのモーターです。炉周辺や真空・半導体装置、熱処理ラインなど、温度ストレスが厳しい用途で特に有効です。導入時は温度条件や運転デューティ、周辺部品を含めた熱設計を行い、最適な仕様を選定することで、長寿命化とメンテナンス負担の低減につながります。
