ハイブリッドステッピングモーター（複合形ステッピングモータ）は、永久磁石型と可変リラクタンス型の特長を融合した構造により、高い位置決め精度と比較的大きなトルクを両立できる点が特長でございます。そのため、産業用途から民生用途まで幅広い分野で採用されておりますが、用途ごとに求められる性能や優先順位は大きく異なります。適切な選定を行うためには、単に定格値を見るだけでなく、使用条件や装置全体とのバランスを考慮することが重要でございます。以下に、用途別の選定ポイントを補足を交えて詳述いたします。
1. 産業用ロボット向けの選定ポイント
要求トルクと速度のバランス
産業用ロボットでは、可搬重量やアーム長に応じた十分なトルクが必要であると同時に、一定の動作速度も求められます。ハイブリッドステッピングモーターを選定する際には、最大トルクだけでなく、実際に使用する回転数域でのトルク特性を確認することが重要でございます。余裕のない選定は、脱調や動作不安定の原因となります。
位置決め精度と再現性
ロボットアームでは、繰り返し精度の高さが作業品質に直結いたします。基本ステップ角が小さいモデルや、マイクロステッピング駆動に適したハイブリッドステッピングモーターを選ぶことで、滑らかな動作と高精度な位置決めが可能となります。

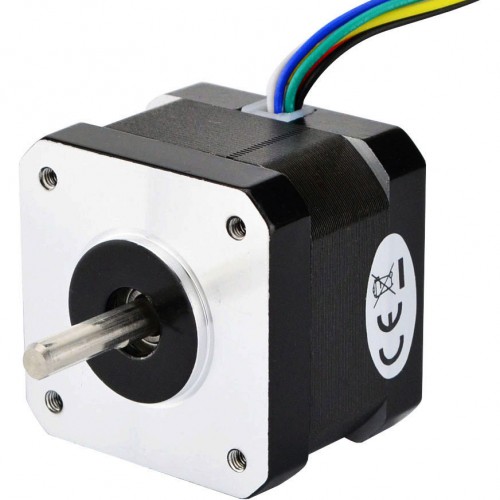

「写真の由来：Nema 17 バイポーラステッピングモータ 1.8°65Ncm (92oz.in) 2.1A 3.36V 42x42x60mm 4 ワイヤー」
「写真の由来：Nema 17 バイポーラステッピングモータ 1.8°65Ncm (92oz.in) 2.1A 3.36V 42x42x60mm 4 ワイヤー」
2. CNC機械向けの選定ポイント
幅広いトルク特性への対応
CNC機械では、加工内容によって負荷が変動するため、低速域での高トルクと、中速域までの安定したトルク特性が重要でございます。ハイブリッドステッピングモーターは低速域のトルクに優れるため、用途に合致しやすい一方で、実際の加工条件に応じた余裕設計が求められます。
振動・騒音対策

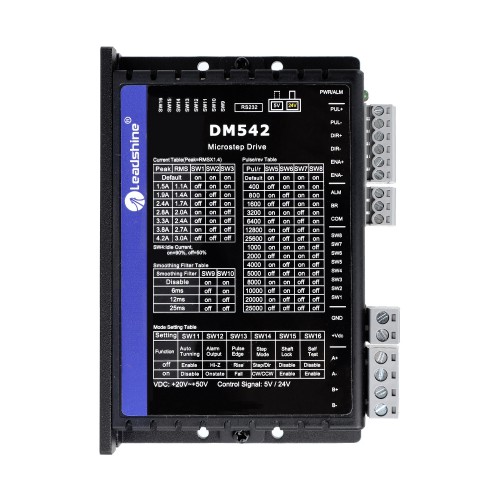

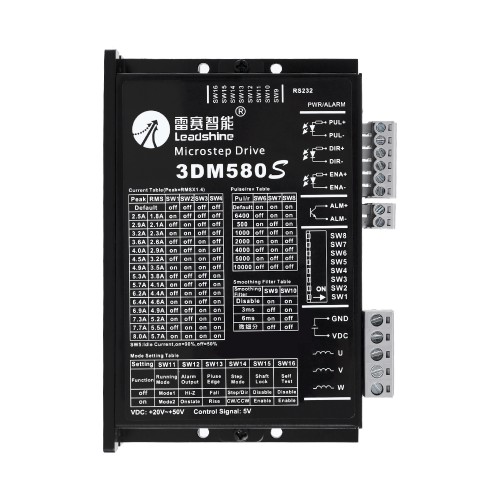

精密加工では、振動や騒音が加工精度や工具寿命に影響を与える場合がございます。低振動設計のハイブリッドステッピングモーターや、マイクロステッピング駆動に適したドライバを組み合わせることで、共振の影響を抑え、安定した加工を実現しやすくなります。
3. 医療機器向けの選定ポイント
安全性と信頼性の重視
医療機器では、装置の誤動作が直接リスクにつながるため、高い信頼性と安定性が求められます。実績のあるメーカーのハイブリッドステッピングモーターを選定し、品質管理体制や長期供給体制も確認することが重要でございます。
コンパクト性と発熱管理
装置内部のスペースが限られていることが多いため、コンパクトな外形寸法で必要トルクを確保できるモデルが適しております。また、長時間稼働を想定し、発熱が制御しやすい設計であるかどうかも重要な判断材料となります。
4. 自動化・搬送システム向けの選定ポイント
応答性と加速性能
自動化ラインや搬送装置では、停止と加速を繰り返す動作が多く、応答性の高さが生産性に直結いたします。ハイブリッドステッピングモーターの中でも、慣性が比較的小さく、高い加速性能を発揮できるモデルを選ぶことで、タクトタイム短縮に貢献いたします。
耐久性と連続運転性能
連続稼働が前提となる場合が多いため、軸受寿命や放熱性能を考慮し、長時間運転に適したハイブリッドステッピングモーター（複合形ステッピングモータ）を選定することが重要でございます。保守が容易である点も、現場運用では大きな利点となります。
5. プリンティング機器・3Dプリンター向けの選定ポイント
高精度な位置制御
プリンティングや3Dプリンターでは、微小な位置ズレが品質に直結いたします。そのため、基本ステップ角が小さく、マイクロステッピング駆動に適したハイブリッドステッピングモーターが必須となります。滑らかな動作は積層精度や表面品質の向上に寄与いたします。
熱管理と長時間運転
長時間連続運転が想定されるため、発熱を抑えやすい設計であることが望まれます。過度な温度上昇は、精度低下や部品寿命短縮の原因となるため、モーター選定時に注意が必要でございます。
6. 家庭用電化製品向けの選定ポイント
コストパフォーマンスの重視
家庭用電化製品では、性能だけでなくコストも重要な要素となります。必要十分なトルクと精度を満たしつつ、価格とのバランスが取れたハイブリッドステッピングモーターを選ぶことが求められます。
静粛性と使用感
家庭環境では動作音が使用感に大きく影響いたします。低騒音設計のハイブリッドステッピングモーターや、滑らかな駆動が可能な制御方式を採用することで、製品全体の品質向上につながります。
まとめ
ハイブリッドステッピングモーター（複合形ステッピングモータ）は、高精度な位置決めと安定したトルク特性を兼ね備え、多様な用途に対応できる汎用性の高いモーターでございます。ただし、最適な性能を引き出すためには、用途ごとに求められるトルク、精度、応答性、サイズ、信頼性、コスト、耐久性といった要素を多角的に評価し、適切なモデルを選定することが不可欠でございます。用途に合ったハイブリッドステッピングモーターを選ぶことで、装置の性能と信頼性を最大限に高めることが可能となります。
PR

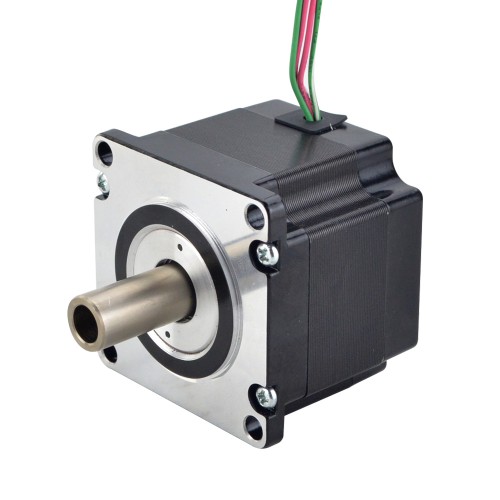

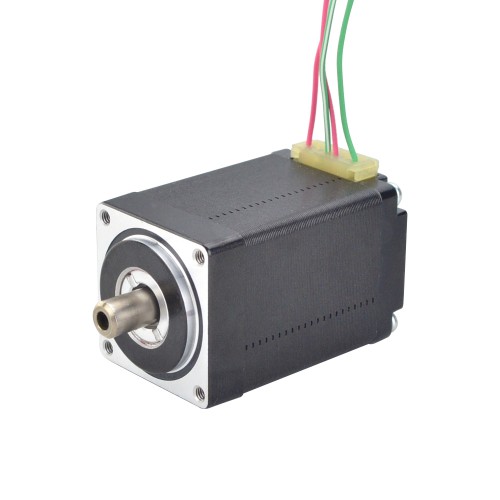

中空ステッピングモータとは？
中空ステッピングモータとは、回転中心に貫通した穴（中空軸・中空孔）を持つステッピングモータのことです。
通常のステッピングモータは中心に金属のシャフト（軸）が通っていますが、中空ステッピングモータではその部分が「穴」になっています。
この中空部を利用して、
ケーブル・ホースを通す
光学軸やシャフトを貫通させる
回転テーブルの中央に穴を設ける
といった、通常のモータでは難しい構造をシンプルに実現できるのが大きな特徴です。
1．基本構造
1-1．通常のステッピングモータとの共通点
中空タイプも基本的な構造は一般的なステッピングモータと同じです。
外側にステータ（固定子コイル）
内側にロータ（永久磁石や歯車状の鉄心）
コイルに電流を順番に流すことで、ロータが「ステップ」ごとに回転
という仕組みは共通しています。
1-2．中空構造の違い
通常はロータの中心に「軸」があり、それをベアリングで支えて回転させますが、中空ステッピングモータでは、
中心の軸の代わりに**中空の穴（貫通孔）**がある
ロータやステータが**リング状（ドーナツ状）**になっている
という点が大きな違いです。
このリング状の構造のため、
外形はやや大きくなりますが、中央部分には設計自由度の高いスペースが生まれます。
2．中空ステッピングモータの主な特徴
2-1．中央の貫通孔を活かした設計ができる
中空ステッピングモータ最大の特徴は、真ん中の穴を「通り道」として使えることです。
具体例として、
カメラやセンサ用の**光学軸（光の通り道）**を通す
ロボットハンドや回転治具に行くエアホース・配線束を通す
回転テーブルの中央に部品供給用のシャフトや治具を通す
など、普通なら「モータの外側をぐるっと回す」必要があった配線・配管を、まっすぐ中央に通せるようになります。
これにより、
ケーブルの屈曲・ねじれが少なくなる
機構がスッキリして故障リスクが減る
装置全体をコンパクトにできる
といったメリットが期待できます。
2-2．回転テーブルやリング状機構と相性がよい
中空ステッピングモータはダイレクトに回転テーブルの駆動源として使われることが多いです。
モータの外径付近にテーブルを固定 → 中央の穴がそのまま「貫通穴付きテーブル」になる
テーブル中央から真上にピン・シャフト・ワーク搬送系を通せる
といった構造が簡単に作れるため、
回転ステージ
検査装置のターンテーブル
小型インデックステーブル
などによく利用されます。
2-3．高い位置決め精度・保持力
中空ステッピングモータも、通常のステッピングモータと同様に
パルス数で角度が決まる
通電中は**自律的な保持トルク（位置を保つ力）**がある
という特徴を持っています。
サーボモータのようなエンコーダなしでも、
「決められたステップ数分だけ回す」ことである程度の位置決めができるため、
回転角度の決まった位置へのインデックス動作
繰り返し位置決めが必要な回転機構
に向いています。
2-4．薄型化しやすい（フラットタイプも多い）
中空ステッピングモータは、薄型・フラット形状で設計された製品も多くあります。
軸方向の寸法を小さくできる
装置の高さ（厚み）を抑えやすい
ため、
省スペース装置
ロボットの関節部
パネル裏や筐体の中に収める回転機構
など、スペースに制約のある場所に組み込みやすいというメリットがあります。
3．メリットとデメリット
3-1．メリット
ケーブル・配管の取り回しが楽
→ 中央を通せるので、ねじれ・断線などのトラブルが減らせます。
機構がシンプルになる
→ 回転部にスリップリングや複雑な配線ガイドを付けずに済む場合があります。
装置のコンパクト化
→ 中央を有効活用できるので、省スペース機構が作りやすいです。
ステッピングモータとしての制御のしやすさ
→ パルス制御で位置決めがしやすく、サーボより制御が簡単な場合もあります。
3-2．デメリット・注意点
価格が高めになりがち
一般的な中実シャフトのステッピングモータに比べて高価なことが多いです。
外径が大きくなりやすい
中央に穴を確保する分、全体の直径が大きくなります。
トルク密度の制約
同じ外形サイズなら、中実タイプのほうがトルクが大きい場合があります。
取り付けや設計が特殊な場合がある
中空部に何を通すか、どう保持するかを含めて設計する必要があり、通常モータと比べると検討項目が増えます。
4．主な用途・応用例（イメージ）
回転ステージ／ターンテーブル
→ 中央にワーク供給、配線、光学系を通す用途
ロボットハンド・エンドエフェクタ部
→ 指先へのエアホース・センサー線を中央から通す
検査・測定装置
→ 中央を光路として使い、被写体を回転させながら測定する
医療機器・分析機器の回転部
→ 試料トレイを回転させつつ、中央にセンサや配管を通す
このように、中空ステッピングモータは
「回転の中心を“ふさがない”で使いたいとき」に強みを発揮します。
5．まとめ
中空ステッピングモータとは、
中央に貫通孔を持つリング状のステッピングモータで
中央にケーブル・配管・光学系などを通せることが最大の特徴
を持ったモータです。
構造面では
ステータ・ロータがリング状
軸の代わりに中空孔を持つ
特徴としては
配線・配管の取り回しが容易
回転テーブルや省スペース機構に最適
ステッピングモータならではの位置決め制御が可能
といった点が挙げられます。
装置設計の際に、
「回転させたいけれど、中心にも何か通したい・置きたい」
というニーズが出てきたら、中空ステッピングモータを検討してみる価値があります。

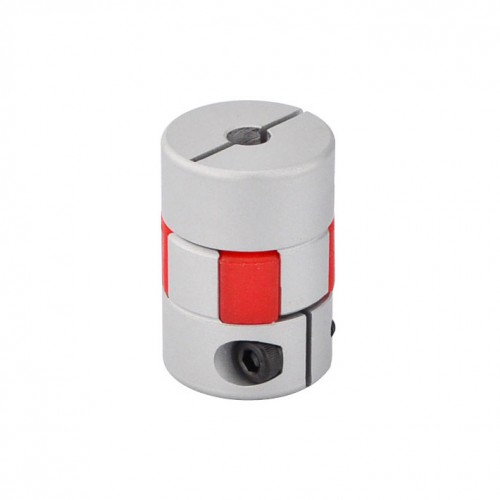

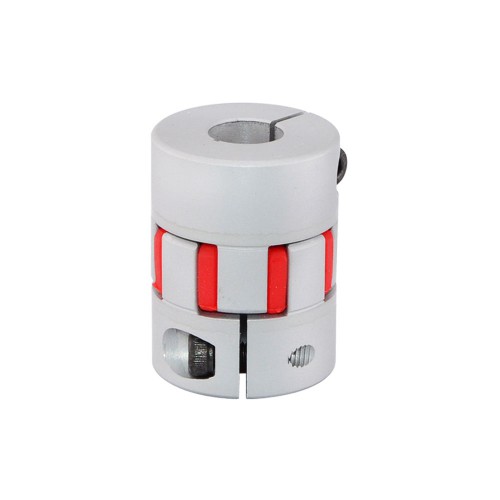

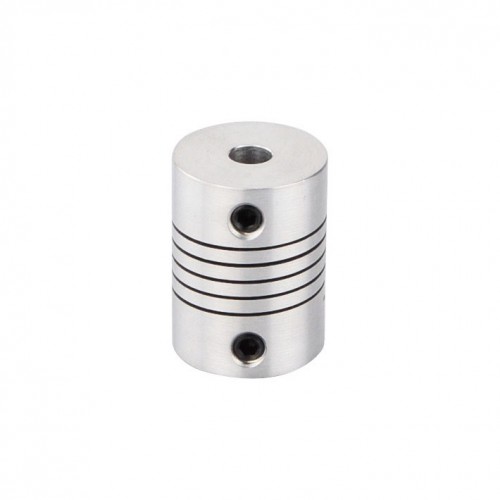

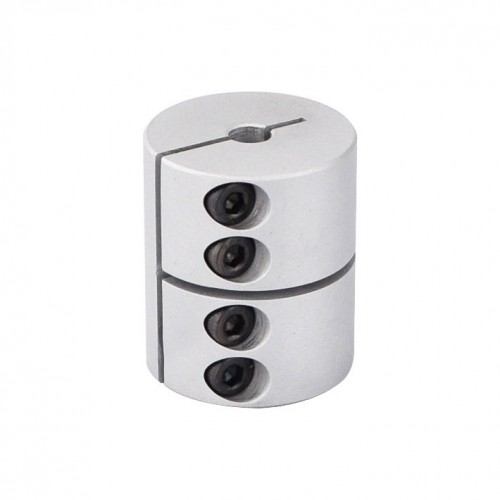

機械装置において、シャフト間で回転力を伝達するための部品としてよく使用されるのがシャフトカップリングです。シャフトカップリングは、モーターやドライブシャフト、ギアボックスなどの回転部品を接続し、動力を伝える重要な役割を果たします。しかし、機械装置の動作中に発生する振動や偏心によって、カップリングに負荷がかかり、性能低下や故障を引き起こすことがあります。そのため、適切なカップリングを選択し、振動や偏心を抑制することが重要です。
この記事では、機械装置における振動・偏心対策として、シャフトカップリングの効果について解説します。
1．シャフトカップリングの基本機能と役割
シャフトカップリングは、2つのシャフト（モーターと機械装置の間など）を接続し、回転力を伝える部品です。これにより、機械の各部品を効率的に動作させることができます。カップリングには、以下の機能と役割があります：
回転力の伝達：シャフト間の回転力を損失なく伝えることが重要です。
ミスアライメントの補正：シャフトのわずかな軸のずれや不整合を吸収し、機械が円滑に動作できるようにします。
衝撃の吸収：機械の動作中に発生する衝撃や振動を緩和し、装置の長寿命化に寄与します。
シャフトカップリングは、これらの役割を果たしながら、機械の運転の精度を保つために重要な部品です。
2．振動・偏心対策としてのシャフトカップリングの効果
2-1．振動の吸収と減衰
機械装置では、モーターやギアなどの回転部品から発生する振動が、機械全体に悪影響を与えることがあります。特に、不均衡な荷重や不適切な取り付けによって振動が増幅されると、部品の摩耗や故障が早まる原因となります。
シャフトカップリングの効果：
衝撃吸収機能：柔軟性のあるシャフトカップリングは、振動を吸収することができ、衝撃の緩和や振動の減少に貢献します。これにより、振動の伝播が減少し、機械全体の安定性が向上します。
材料特性：ゴム製や金属製のカップリングは、振動を吸収する特性を持っており、特にエラストマーやダンパーを内蔵したカップリングは、高周波の振動を効果的に減衰させます。
2-2．偏心（アライメント不良）の補正
シャフト間でのアライメント不良（偏心）は、機械の運転中に非常に重要な問題です。シャフトが直線的に配置されていない場合、回転力の伝達に無駄な力が生じ、摩擦の増加や振動、カップリングの過度な負荷が発生します。これが進行すると、部品の損傷や故障の原因となります。
シャフトカップリングの効果：
ミスアライメントの吸収：シャフトカップリングは、軽微な軸のずれ（偏心）を吸収し、回転力を効率よく伝達するため、偏心による摩耗を防ぎます。これにより、機械の性能が向上し、長期間の安定運転が可能となります。
角度補正機能：いくつかのカップリングタイプ（例えば、フレキシブルカップリング）は、シャフトの角度のずれも補正できるため、複雑な取り付け位置でも対応できます。
2-3．スムーズな回転力の伝達
カップリングには、シャフト間でスムーズに回転力を伝えるという基本的な役割があります。回転力の伝達が不均一であったり、摩擦やスラストが発生したりすると、機械全体の効率が低下し、余分な熱の発生や摩耗が進行します。
シャフトカップリングの効果：
効率的な回転力伝達：適切なカップリングを選定することで、回転力のロスを最小限に抑え、機械の効率が向上します。また、シャフト間の負荷を均等に分配するため、エネルギー効率が高くなり、長期間安定した運転が可能になります。
トルクの適切な分散：カップリングは、トルクを均等に分配するため、シャフトにかかる負荷を減少させ、過負荷による振動や騒音を低減します。
2-4．防振性能の向上と機械寿命の延長
機械装置の寿命を延ばすためには、振動を最小限に抑え、部品の摩耗を防ぐことが非常に重要です。シャフトカップリングを使用することで、振動や偏心による摩耗の軽減が実現し、結果として機械の耐久性が向上します。
シャフトカップリングの効果：
機械の寿命延長：振動の抑制や偏心の補正により、カップリング自体の寿命が延び、機械全体の稼働時間が長くなります。また、メンテナンス頻度も減少し、運用コストが抑制されます。
騒音の低減：カップリングによる振動吸収効果で、騒音レベルを大幅に低減させることができます。特に、静音性が求められる施設や機器においては、非常に重要なポイントです。
3．まとめ
シャフトカップリングは、機械装置の振動や偏心に対する非常に有効な対策となる部品です。振動や偏心を抑制することで、機械の効率や耐久性が向上し、運転時の安定性が保たれます。主な効果としては、振動の吸収、偏心の補正、スムーズな回転力伝達、および機械寿命の延長が挙げられます。
適切なシャフトカップリングの選定と設計は、機械装置の高いパフォーマンスを維持するために不可欠であり、長期間安定した運転を実現するために重要な役割を果たします。
ステッピングモーターは、入力されたパルス信号に応じて「カクカク」と一定角度ずつ回転するモーターです。
一般的なモーターのように連続的に回るのではなく、ステップ（刻み）ごとに決まった角度だけ回転するのが最大の特徴です。
1パルス → 1ステップ（例：1.8°だけ回転）
パルス数を数えることで、「今どの位置にいるか」を把握しやすい
この特性から、ステッピングモーターは位置決め制御や速度制御がしやすいモーターとして、プリンタ・FA機器・3Dプリンタ・半導体製造装置などで広く利用されています。
1．ステッピングモーターの基本的な特徴
オープンループ制御ができる
エンコーダがなくても、理論上は「何パルス送ったら何度回転したか」が分かるため、構成がシンプルになります。
低速で高トルクを出しやすい
低速域の保持トルクが大きく、静止状態でも通電しておくことで位置をしっかり保持できます。
停止位置の安定性が高い
決められたステップ位置に「カチッ」と止まるイメージで、細かな位置決めに適しています。
速度制御も比較的簡単
パルス周波数（パルスを送る速さ）を変えることで、回転速度も容易に変えられます。
2．ステッピングモーターの主な種類
ステッピングモーターは、構造や駆動方式の違いによっていくつかの種類に分けられます。
ここでは代表的な分類として、
構造による分類
巻線・駆動方式による分類
の2つに分けてご紹介します。
2-1．構造による主な種類
（1）VR型ステッピングモーター（Variable Reluctance：可変リラクタンス型）
VR型ステッピングモーターは、ローター（回転子）が軟鉄でできており、凸形の歯を持つ構造のモーターです。ローター自体には永久磁石が入っていません。
ステータ（固定子）側のコイルに通電 → 磁界が発生
磁気的に最も「抵抗の小さい位置（リラクタンスが小さい位置）」へローターが吸い寄せられて回転する
特徴
構造が比較的シンプル
比較的細かいステップ角が得られる
ただし、トルクは永久磁石を用いるタイプ（後述）より小さめ
現在は、より高トルクなハイブリッド型に置き換えられることが多く、使用例はやや少なくなっています。
（2）PM型ステッピングモーター（Permanent Magnet：永久磁石型）
PM型ステッピングモーターは、ローターに永久磁石を用いたタイプです。
ローターがN極・S極をもつ円筒状の磁石になっており、ステータ側のコイルを励磁することで、磁石の極と引き合うようにステップ回転します。
特徴
構造が簡単でコストも抑えやすい
低速で比較的高いトルクが得られる
ステップ角は一般的に大きめ（例：7.5°、15°など）
家電や簡易な位置決め、インジケータなど、あまり細かい分解能を必要としない用途で使われることが多いタイプです。
（3）ハイブリッド型ステッピングモーター（Hybrid型）
ハイブリッド型ステッピングモーターは、VR型とPM型の特徴を組み合わせた構造を持つ、現在最も一般的なステッピングモーターです。
ローターには永久磁石＋歯付きの鉄心
ステータ側にも細かい歯を持ち、多極構造になっている
特徴
高トルク・高分解能（一般的なステップ角は 1.8°／0.9° など）
低速から中速まで安定した駆動がしやすい
産業機器・3Dプリンタ・精密装置など、多くの分野で標準的に採用
「ステッピングモーター」と言えば、多くの場合このハイブリッド型ステッピングモーターを指すことが多いです。
2-2．巻線・駆動方式による種類
ステッピングモーターは、内部の巻線構成とドライバ側の駆動方式の違いでも分類されます。
（1）ユニポーラ型ステッピングモーター
ユニポーラ型は、1相あたり中央タップ付きの巻線を持ち、6線または5線で構成されるタイプです。
特徴
巻線の一部だけを順番に励磁して駆動するため、ドライバ回路が比較的簡単
トルクはバイポーラ型と比べるとやや小さい傾向
古い機器や簡易制御で採用されることが多かった
近年では、よりトルク効率の良いバイポーラ型ステッピングモーターが主流になりつつあります。
（2）バイポーラ型ステッピングモーター
バイポーラ型は、1相あたり巻線が1つ（両端リード）で、4本リード線を持つタイプです。
ドライバ側で電流の向きを切り替え（Hブリッジ駆動）、プラス・マイナス両方向に電流を流して駆動します。
特徴
同サイズのユニポーラ型より高トルクを得やすい
駆動回路はユニポーラ型より複雑だが、IC・ドライバモジュールの普及で扱いやすくなっている
マイクロステップ駆動との相性が良く、滑らかな回転・高分解能を得やすい
現在の多くのFA機器や3Dプリンタ、小型ロボットに採用されているのは、このバイポーラ型ステッピングモーターです。
2-3．特殊な形式：リニアステッピングモーター など
回転ではなく「直線運動」を直接得るために設計されたリニアステッピングモーターもあります。
ステータがレール状、ローターがスライダ状になっており、ステップごとに直線方向へ移動
リニアガイドと組み合わせた直線位置決めステージなどに利用
ほかにも、中空シャフト構造のステッピングモーターや、ギヤ付きステッピングモーターなど、用途に応じたバリエーションが存在します。
3．ステッピングモーターの種類選定の簡単な目安
用途に応じて、どの種類のステッピングモーターを選ぶかのざっくりとした目安は次の通りです。
簡易な動作・大きなステップで十分
→ PM型・ユニポーラ型
一般的な位置決め・FA機器・3Dプリンタなど
→ ハイブリッド型 × バイポーラ駆動（1.8°タイプが定番）
より高分解能・静音・滑らかな動作が必要
→ ハイブリッド型（0.9°タイプ）＋マイクロステップ駆動
直線運動をそのまま取り出したい
→ リニアステッピングモーター
まとめ
ステッピングモーターとは、
「パルス信号に応じて一定角度ずつ回転し、位置決めや速度制御がしやすいモーター」です。
主な種類としては、
構造による分類
VR型ステッピングモーター
PM型ステッピングモーター
ハイブリッド型ステッピングモーター（現代の主流）
駆動・巻線による分類
ユニポーラ型ステッピングモーター
バイポーラ型ステッピングモーター
などがあり、用途や必要なトルク・分解能・制御方法に応じて使い分けられています。
ステッピングモーターをうまく選定・活用することで、シンプルな構成で高精度なモーション制御を実現することができます。
ACサーボモーターは、工作機械、産業用ロボット、搬送装置などで広く使われている高性能アクチュエータです。その大きな特徴は、用途に応じて「速度」「位置」「トルク」を切り替えて制御できることにあります。
本稿では、ACサーボモーターの基本構成にふれながら、代表的な制御方式である「速度制御」「位置制御」「トルク制御」について、わかりやすく整理してご説明いたします。
1．ACサーボモーターとサーボドライバの関係
ACサーボモーターは、単体で賢く動いているわけではなく、サーボドライバ（アンプ）とセットで制御システムを構成します。
モーター：回転を生み出す「力の源」
エンコーダ：回転角度・速度を計測する「センサー」
サーボドライバ：電流を制御し、指令値どおりのトルク・速度・位置になるように調整する「頭脳と心臓」
上位のコントローラ（PLC・NC・マイコンなど）からの指令がサーボドライバに入り、サーボドライバがモーターとエンコーダを使ってフィードバック制御を行うことで、高精度なモーションを実現しています。
2．速度制御（Speed Control）とは
2-1．速度制御の概要
速度制御は、その名のとおり「モーターの回転速度を一定に保つ」ことを目的とした制御方式です。
上位コントローラからは「毎分◯回転で回しなさい」「この速度でベルトを送りなさい」といった速度指令が与えられます。
サーボドライバは、エンコーダで実際の回転速度を常に監視します。
指令速度と実速度の差をもとに、モーターに流す電流を調整し、回転を加速・減速させます。
これにより、負荷トルクが変動しても、指定した速度をできるだけ一定に維持しようとする動きになります。
2-2．速度制御が向いている用途
コンベヤの一定速度搬送
巻き取り機・送り装置の定速運転
ファンやポンプなど、回転数自体を主に制御したい機器
「位置はそれほど厳密でなく、安定した速度が重要」という用途に適した制御方式です。
3．位置制御（Position Control）とは
3-1．位置制御の概要
位置制御は、ACサーボモーターの最も代表的な使われ方で、**「指定された角度（パルス数）の位置まで正確に動かす」**ための制御方式です。
上位コントローラからは、パルスや通信で「何パルス分回転しなさい」「ここまで移動しなさい」という位置指令が出されます。
サーボドライバは、エンコーダから得た現在位置と、目標位置との差（偏差）を常に計算します。
その差がゼロになるように、必要な速度・トルクを生成してモーターを動かします。
このようにして、サーボシステムは高精度な位置決めを実現いたします。
3-2．位置制御が向いている用途
産業用ロボットの関節軸
工作機械の送り軸（X・Y・Z）
位置決めテーブル・リニアステージ
ラベリング・印字・ピック＆プレースなどの位置決め動作
「何mm動かすか」「どの角度で止めるか」が最重要の用途では、位置制御モードが基本となります。
4．トルク制御（Torque Control）とは
4-1．トルク制御の概要
トルク制御は、「どれだけの力（トルク）で回転させるか」を制御する方式です。
速度や位置そのものではなく、モーターが発生する“力の大きさ”を直接指令するイメージになります。
上位コントローラからは、「このトルクを維持しなさい」「一定の押し付け力で押し続けなさい」といったトルク指令が出ます。
サーボドライバは、モーター電流を制御して、設定されたトルクになるように調整します。
このとき、速度や位置は負荷条件に応じて変化するため、固定されません。たとえば、力だけを一定にして、位置は相手側の動きに合わせて変わるような場面で有効です。
4-2．トルク制御が向いている用途
ネジ締め・締結作業（一定トルクで締め付け）
押し当て・研磨・プレスなど、押し付け力の制御
テンション制御（フィルムやワイヤの張力一定制御）
人と接触する協働ロボットでの力制御
トルク制御を使うことで、「強すぎず弱すぎない力加減」を機械的に再現しやすくなります。
5．3つの制御モードの関係と切り替え
ACサーボモーターのサーボドライバ内部では、多くの場合、
トルク制御ループ（電流ループ）
速度制御ループ
位置制御ループ
が階層的に組み合わさっています。
簡単にイメージすると：
一番内側：トルクを素早く制御
その外側：速度を安定させる
最も外側：位置を目標どおりに合わせる
という構造になっており、ユーザーは「位置制御モード」「速度制御モード」「トルク制御モード」のいずれかを選択して使います。
5-1．モード切り替えの例
通常は位置制御で素早く位置決め
最後の当接部分だけトルク制御に切り替えて、一定の押し付け力で当てる
ライン停止中はトルクを抑えた速度制御でゆっくり回し続ける
このように、一つの装置の中で複数モードを組み合わせて使うことで、より柔軟で高機能な動作を実現できます。
6．用途別の「制御方式」ざっくり目安
最後に、「どの制御方式を選ぶべきか」のざっくりした目安をまとめます。
位置制御が主役の場面
正確な位置決めが必要
ロボット軸・位置決めテーブル・加工機の送りなど
速度制御が主役の場面
一定速度で回し続けたい
コンベヤ・ファン・ポンプ・定速送りなど
トルク制御が主役の場面
力（押し付け・締め付け・張力）を制御したい
ネジ締め、テンション制御、人と協働するロボットなど
実際の装置設計では、これらを単独で使うのではなく、状況に応じて組み合わせることで、よりきめ細かな制御が可能になります。
ACサーボモーターの「速度制御」「位置制御」「トルク制御」の違いを理解しておくことで、装置の仕様検討やサーボシステムの選定がスムーズになります。もし、「ロボット用途だけに絞って説明してほしい」「ネジ締め機向けのトルク制御を詳しく知りたい」といったご要望があれば、その用途に特化した解説もお作りいたします。
