機械装置において、シャフト間で回転力を伝達するための部品としてよく使用されるのがシャフトカップリングです。シャフトカップリングは、モーターやドライブシャフト、ギアボックスなどの回転部品を接続し、動力を伝える重要な役割を果たします。しかし、機械装置の動作中に発生する振動や偏心によって、カップリングに負荷がかかり、性能低下や故障を引き起こすことがあります。そのため、適切なカップリングを選択し、振動や偏心を抑制することが重要です。
この記事では、機械装置における振動・偏心対策として、シャフトカップリングの効果について解説します。
1．シャフトカップリングの基本機能と役割
シャフトカップリングは、2つのシャフト（モーターと機械装置の間など）を接続し、回転力を伝える部品です。これにより、機械の各部品を効率的に動作させることができます。カップリングには、以下の機能と役割があります：
回転力の伝達：シャフト間の回転力を損失なく伝えることが重要です。
ミスアライメントの補正：シャフトのわずかな軸のずれや不整合を吸収し、機械が円滑に動作できるようにします。
衝撃の吸収：機械の動作中に発生する衝撃や振動を緩和し、装置の長寿命化に寄与します。
シャフトカップリングは、これらの役割を果たしながら、機械の運転の精度を保つために重要な部品です。
2．振動・偏心対策としてのシャフトカップリングの効果
2-1．振動の吸収と減衰
機械装置では、モーターやギアなどの回転部品から発生する振動が、機械全体に悪影響を与えることがあります。特に、不均衡な荷重や不適切な取り付けによって振動が増幅されると、部品の摩耗や故障が早まる原因となります。
シャフトカップリングの効果：
衝撃吸収機能：柔軟性のあるシャフトカップリングは、振動を吸収することができ、衝撃の緩和や振動の減少に貢献します。これにより、振動の伝播が減少し、機械全体の安定性が向上します。

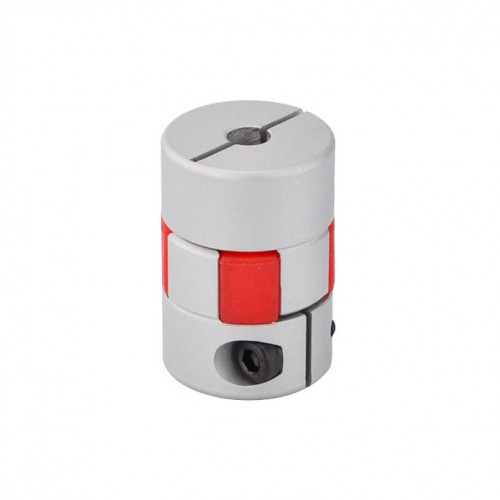

材料特性：ゴム製や金属製のカップリングは、振動を吸収する特性を持っており、特にエラストマーやダンパーを内蔵したカップリングは、高周波の振動を効果的に減衰させます。
2-2．偏心（アライメント不良）の補正
シャフト間でのアライメント不良（偏心）は、機械の運転中に非常に重要な問題です。シャフトが直線的に配置されていない場合、回転力の伝達に無駄な力が生じ、摩擦の増加や振動、カップリングの過度な負荷が発生します。これが進行すると、部品の損傷や故障の原因となります。
シャフトカップリングの効果：
ミスアライメントの吸収：シャフトカップリングは、軽微な軸のずれ（偏心）を吸収し、回転力を効率よく伝達するため、偏心による摩耗を防ぎます。これにより、機械の性能が向上し、長期間の安定運転が可能となります。

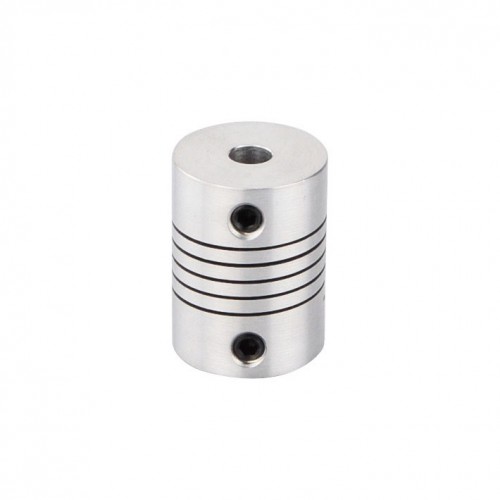

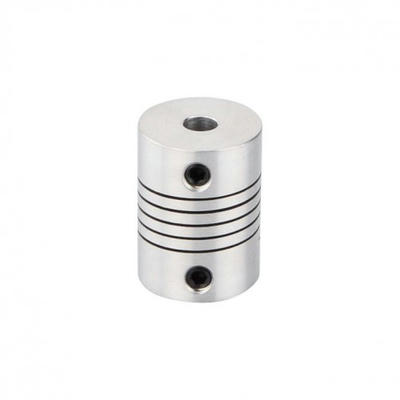

角度補正機能：いくつかのカップリングタイプ（例えば、フレキシブルカップリング）は、シャフトの角度のずれも補正できるため、複雑な取り付け位置でも対応できます。
2-3．スムーズな回転力の伝達
カップリングには、シャフト間でスムーズに回転力を伝えるという基本的な役割があります。回転力の伝達が不均一であったり、摩擦やスラストが発生したりすると、機械全体の効率が低下し、余分な熱の発生や摩耗が進行します。
シャフトカップリングの効果：
効率的な回転力伝達：適切なカップリングを選定することで、回転力のロスを最小限に抑え、機械の効率が向上します。また、シャフト間の負荷を均等に分配するため、エネルギー効率が高くなり、長期間安定した運転が可能になります。
トルクの適切な分散：カップリングは、トルクを均等に分配するため、シャフトにかかる負荷を減少させ、過負荷による振動や騒音を低減します。
2-4．防振性能の向上と機械寿命の延長
機械装置の寿命を延ばすためには、振動を最小限に抑え、部品の摩耗を防ぐことが非常に重要です。シャフトカップリングを使用することで、振動や偏心による摩耗の軽減が実現し、結果として機械の耐久性が向上します。
シャフトカップリングの効果：
機械の寿命延長：振動の抑制や偏心の補正により、カップリング自体の寿命が延び、機械全体の稼働時間が長くなります。また、メンテナンス頻度も減少し、運用コストが抑制されます。
騒音の低減：カップリングによる振動吸収効果で、騒音レベルを大幅に低減させることができます。特に、静音性が求められる施設や機器においては、非常に重要なポイントです。
3．まとめ
シャフトカップリングは、機械装置の振動や偏心に対する非常に有効な対策となる部品です。振動や偏心を抑制することで、機械の効率や耐久性が向上し、運転時の安定性が保たれます。主な効果としては、振動の吸収、偏心の補正、スムーズな回転力伝達、および機械寿命の延長が挙げられます。
適切なシャフトカップリングの選定と設計は、機械装置の高いパフォーマンスを維持するために不可欠であり、長期間安定した運転を実現するために重要な役割を果たします。
