中空ステッピングモータは、貫通穴を活かして配線やエア配管、光学系を通せるため、装置の省スペース化や構造簡素化に有利です。一方で、用途によっては「思ったよりトルクが出ない」「加速すると脱調する」といったトルク不足の課題が発生します。原因は電気的条件、機械負荷、制御設定、発熱などが複合することが多いです。本稿では、トルク不足を解決するための実務的な対策を整理します。
1）必要トルクを分解して見積もります。
まず、静的トルク（保持）と動的トルク（加速・定速・減速）を分けて必要量を算出します。
負荷慣性、摩擦、外乱、重力負荷、伝達機構の効率を含め、最悪条件で必要トルクを出します。ここが曖昧だと、対策しても改善効果が判断できません。
「写真の由来：Nema 8 中空ステッピングモーター OK20HC38-22NK1 バイポーラ 1.8度 3.13Ncm 0.6A 5.4V 2相 デュアルシャフト」
「写真の由来：Nema 8 中空ステッピングモーター OK20HC38-22NK1 バイポーラ 1.8度 3.13Ncm 0.6A 5.4V 2相 デュアルシャフト」
2）速度域でのトルク低下を前提に設計します。
ステッピングモータは速度が上がるほどトルクが落ちやすい特性があります。
カタログの「保持トルク」だけで判断せず、トルク‐回転数特性（プルアウトトルク曲線）で、目標速度での余裕を確認します。必要なら目標速度を下げる、減速機を入れるなど、仕様側を見直します。
3）電源電圧とドライバを最適化します。
高速域のトルク不足は、巻線インダクタンスの影響で電流が立ち上がらないことが原因になりがちです。
定電流チョッパドライバを使用し、許容範囲で電源電圧を上げると、高速域の電流追従が改善しトルクが出やすくなります。ドライバの電流設定、電流波形品質、ピーク電流許容も合わせて確認します。
4）マイクロステップと共振対策を行います。
共振やトルクリップルが大きいと、実効トルクが落ちて脱調しやすくなります。
マイクロステップ駆動で振動を抑え、共振帯を避ける速度設定や加減速プロファイルを適用します。必要に応じてダンパや機械剛性の見直しで、共振そのものを抑制します。
5）加減速条件を見直して脱調を防ぎます。
トルク不足に見える問題の多くは、実は加速トルク不足による脱調です。
最大自起動速度を超えていないか、加速度が大きすぎないかを確認し、台形加減速やS字加減速で滑らかに立ち上げます。高慣性負荷では、定速に入るまでの加速時間を延ばすだけでも改善します。
6）機械側の損失を減らします。
中空構造のメリットを活かす装置は、配線・配管の取り回しで抵抗が増えることがあります。
ケーブルの曲げ抵抗、エアチューブの反力、シール抵抗、軸受予圧、芯ずれによる摩擦などを点検し、負荷トルクを下げます。カップリングの芯出しや支持剛性の改善も有効です。
7）熱対策でトルク低下を抑えます。
温度上昇は巻線抵抗増加と磁束低下を招き、トルクをさらに落とします。
停止時の電流リダクション、放熱（取り付け面の熱伝導、ヒートシンク、通風）、定格内運用を徹底します。連続運転では、温度測定を行い実機での熱余裕を確認します。
8）根本解としてモータ構成を切り替えます。
対策しても余裕が足りない場合は、ハードの変更が最も確実です。
同サイズで高トルク品への変更、フレームサイズアップ、減速機付きへの変更、あるいはクローズドループ化（エンコーダ付き）で脱調回避とトルク活用を図ります。中空径の制約が厳しい場合は、機構の見直し（軽量化、重心配置最適化）も合わせて検討します。
まとめ
中空ステッピングモータのトルク不足は、必要トルクの見積もり不足、速度域でのトルク低下、電源・ドライバ条件、共振、加減速設定、機械損失、発熱が重なって発生しやすい問題です。トルク曲線に基づいて余裕を確認し、電気・制御・機械・熱の各面から順に対策すると効果的です。それでも不足する場合は、モータの上位化や減速機、クローズドループ化などの構成変更で確実な解決につながります。
PR
ステッピングモータは位置決めが容易で扱いやすい一方、トルク保持や発熱、振動・騒音はドライバの性能と設定に大きく左右されます。特に電流制御の方式や保持電流の扱いが適切でないと、停止時のトルク不足や温度上昇、脱調リスクにつながります。本稿では、トルク保持と電流制御を最適化する観点から、ステッピングモータドライバの選び方を要点整理します。
ステッピングモータドライバの選び方（トルク保持・電流制御の最適化）
モータ定格に対して「電流レンジ」と「制御精度」が合うか確認する
まず重要なのは、モータの定格電流を無理なくカバーできる電流設定範囲があることです。加えて、電流設定分解能（設定ステップ）や電流検出精度が粗いと、狙ったトルクが出にくく発熱だけが増えることがあります。仕様表だけでなく、設定方法（ディップSW／ソフト設定）も含めて確認します。
電流制御方式（チョッパ方式・定電流制御）の特性を押さえる
一般的なステッピングモータドライバはチョッパ方式の定電流制御を採用しますが、スイッチング周波数や制御アルゴリズムで静粛性やトルク感が変わります。低速域の滑らかさ、高速域のトルク維持、発熱の出方など、用途の支配的条件に合う制御特性を選ぶことが大切です。
マイクロステップ性能で振動・騒音と位置精度を両立する
マイクロステップは振動低減に有効ですが、分割数が大きいほど常に良いわけではありません。負荷条件によっては実効トルクが不足したり、追従が不安定になることがあります。必要な滑らかさと剛性のバランスを見て、分割数の上限だけでなく、波形の滑らかさ（電流波形の近似精度）も重視します。
保持電流（ホールド電流）の設定機能があるか
停止時にフル電流を流し続けると保持トルクは増えますが、発熱が増えて寿命や周辺部品に影響します。保持電流を自動で低減する機能（一定時間後に電流を下げる、可変ホールド電流など）があると、必要トルクを確保しつつ温度上昇を抑えやすくなります。
電源電圧と回転域（高速トルク）をセットで考える
ステッピングモータは回転数が上がるほどトルクが落ちやすく、電源電圧が低いと高速域で電流が追従しにくくなります。ドライバの対応電圧が十分に高く、用途の回転域で必要トルクを満たせるかを確認します。単に「電流が出る」だけでは高速性能は担保できません。
保護機能と熱設計で安定運用を確保する
過電流、過熱、低電圧、短絡などの保護機能は、停止リスクと故障リスクを下げます。また、放熱構造（ヒートシンク取り付け、筐体放熱、温度ディレーティングの考え方）が明確な製品は、連続運転での安定性を見込みやすくなります。
制御インタフェース（パルス/方向、CW/CCW、通信）とシステム適合
既存のPLCやモーションコントローラとの接続性は実装工数に直結します。パルス入力の最大周波数、入力回路（フォトカプラ等）、信号レベル、加減速プロファイル対応、必要に応じて通信設定（RS-485等）の可否も確認し、現場で扱いやすい構成を選びます。
脱調対策やフィードバック機能の要否を見極める
負荷変動が大きい装置や停止許容が小さい工程では、脱調検出やアラーム出力、場合によってはエンコーダ付きのクローズドループステッピング（補正制御）も検討対象になります。必要な信頼性レベルに応じて、機能過多になりすぎない範囲で選定します。
まとめ
モータドライバの選定では、電流レンジと制御方式、マイクロステップ品質、保持電流の最適化機能が「トルク保持」と「発熱抑制」を左右します。さらに、電源電圧による高速トルク、保護機能と熱設計、制御インタフェースの適合まで含めて評価すると、現場で安定して性能を引き出しやすくなります。用途の支配要因（停止保持か、高速運転か、静粛性か）を明確にし、それに合うドライバを選ぶことが最短ルートです。
ハイブリッドステッピングモーター（複合形ステッピングモータ）は、永久磁石型と可変リラクタンス型の特長を融合した構造により、高い位置決め精度と比較的大きなトルクを両立できる点が特長でございます。そのため、産業用途から民生用途まで幅広い分野で採用されておりますが、用途ごとに求められる性能や優先順位は大きく異なります。適切な選定を行うためには、単に定格値を見るだけでなく、使用条件や装置全体とのバランスを考慮することが重要でございます。以下に、用途別の選定ポイントを補足を交えて詳述いたします。
1. 産業用ロボット向けの選定ポイント
要求トルクと速度のバランス
産業用ロボットでは、可搬重量やアーム長に応じた十分なトルクが必要であると同時に、一定の動作速度も求められます。ハイブリッドステッピングモーターを選定する際には、最大トルクだけでなく、実際に使用する回転数域でのトルク特性を確認することが重要でございます。余裕のない選定は、脱調や動作不安定の原因となります。
位置決め精度と再現性
ロボットアームでは、繰り返し精度の高さが作業品質に直結いたします。基本ステップ角が小さいモデルや、マイクロステッピング駆動に適したハイブリッドステッピングモーターを選ぶことで、滑らかな動作と高精度な位置決めが可能となります。

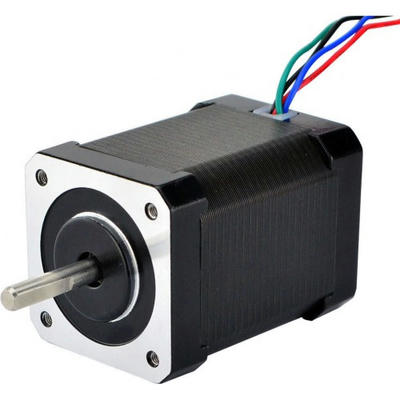

「写真の由来：Nema 17 バイポーラステッピングモータ 1.8°65Ncm (92oz.in) 2.1A 3.36V 42x42x60mm 4 ワイヤー」
「写真の由来：Nema 17 バイポーラステッピングモータ 1.8°65Ncm (92oz.in) 2.1A 3.36V 42x42x60mm 4 ワイヤー」
2. CNC機械向けの選定ポイント
幅広いトルク特性への対応
CNC機械では、加工内容によって負荷が変動するため、低速域での高トルクと、中速域までの安定したトルク特性が重要でございます。ハイブリッドステッピングモーターは低速域のトルクに優れるため、用途に合致しやすい一方で、実際の加工条件に応じた余裕設計が求められます。
振動・騒音対策
精密加工では、振動や騒音が加工精度や工具寿命に影響を与える場合がございます。低振動設計のハイブリッドステッピングモーターや、マイクロステッピング駆動に適したドライバを組み合わせることで、共振の影響を抑え、安定した加工を実現しやすくなります。
3. 医療機器向けの選定ポイント
安全性と信頼性の重視
医療機器では、装置の誤動作が直接リスクにつながるため、高い信頼性と安定性が求められます。実績のあるメーカーのハイブリッドステッピングモーターを選定し、品質管理体制や長期供給体制も確認することが重要でございます。
コンパクト性と発熱管理
装置内部のスペースが限られていることが多いため、コンパクトな外形寸法で必要トルクを確保できるモデルが適しております。また、長時間稼働を想定し、発熱が制御しやすい設計であるかどうかも重要な判断材料となります。
4. 自動化・搬送システム向けの選定ポイント
応答性と加速性能
自動化ラインや搬送装置では、停止と加速を繰り返す動作が多く、応答性の高さが生産性に直結いたします。ハイブリッドステッピングモーターの中でも、慣性が比較的小さく、高い加速性能を発揮できるモデルを選ぶことで、タクトタイム短縮に貢献いたします。
耐久性と連続運転性能
連続稼働が前提となる場合が多いため、軸受寿命や放熱性能を考慮し、長時間運転に適したハイブリッドステッピングモーター（複合形ステッピングモータ）を選定することが重要でございます。保守が容易である点も、現場運用では大きな利点となります。
5. プリンティング機器・3Dプリンター向けの選定ポイント
高精度な位置制御
プリンティングや3Dプリンターでは、微小な位置ズレが品質に直結いたします。そのため、基本ステップ角が小さく、マイクロステッピング駆動に適したハイブリッドステッピングモーターが必須となります。滑らかな動作は積層精度や表面品質の向上に寄与いたします。
熱管理と長時間運転
長時間連続運転が想定されるため、発熱を抑えやすい設計であることが望まれます。過度な温度上昇は、精度低下や部品寿命短縮の原因となるため、モーター選定時に注意が必要でございます。
6. 家庭用電化製品向けの選定ポイント
コストパフォーマンスの重視
家庭用電化製品では、性能だけでなくコストも重要な要素となります。必要十分なトルクと精度を満たしつつ、価格とのバランスが取れたハイブリッドステッピングモーターを選ぶことが求められます。
静粛性と使用感
家庭環境では動作音が使用感に大きく影響いたします。低騒音設計のハイブリッドステッピングモーターや、滑らかな駆動が可能な制御方式を採用することで、製品全体の品質向上につながります。
まとめ
ハイブリッドステッピングモーター（複合形ステッピングモータ）は、高精度な位置決めと安定したトルク特性を兼ね備え、多様な用途に対応できる汎用性の高いモーターでございます。ただし、最適な性能を引き出すためには、用途ごとに求められるトルク、精度、応答性、サイズ、信頼性、コスト、耐久性といった要素を多角的に評価し、適切なモデルを選定することが不可欠でございます。用途に合ったハイブリッドステッピングモーターを選ぶことで、装置の性能と信頼性を最大限に高めることが可能となります。
中空ステッピングモータとは？
中空ステッピングモータとは、回転中心に貫通した穴（中空軸・中空孔）を持つステッピングモータのことです。
通常のステッピングモータは中心に金属のシャフト（軸）が通っていますが、中空ステッピングモータではその部分が「穴」になっています。
この中空部を利用して、
ケーブル・ホースを通す
光学軸やシャフトを貫通させる
回転テーブルの中央に穴を設ける
といった、通常のモータでは難しい構造をシンプルに実現できるのが大きな特徴です。
1．基本構造
1-1．通常のステッピングモータとの共通点
中空タイプも基本的な構造は一般的なステッピングモータと同じです。
外側にステータ（固定子コイル）
内側にロータ（永久磁石や歯車状の鉄心）
コイルに電流を順番に流すことで、ロータが「ステップ」ごとに回転
という仕組みは共通しています。
1-2．中空構造の違い
通常はロータの中心に「軸」があり、それをベアリングで支えて回転させますが、中空ステッピングモータでは、
中心の軸の代わりに**中空の穴（貫通孔）**がある
ロータやステータが**リング状（ドーナツ状）**になっている
という点が大きな違いです。
このリング状の構造のため、
外形はやや大きくなりますが、中央部分には設計自由度の高いスペースが生まれます。
2．中空ステッピングモータの主な特徴
2-1．中央の貫通孔を活かした設計ができる
中空ステッピングモータ最大の特徴は、真ん中の穴を「通り道」として使えることです。
具体例として、
カメラやセンサ用の**光学軸（光の通り道）**を通す
ロボットハンドや回転治具に行くエアホース・配線束を通す
回転テーブルの中央に部品供給用のシャフトや治具を通す
など、普通なら「モータの外側をぐるっと回す」必要があった配線・配管を、まっすぐ中央に通せるようになります。
これにより、
ケーブルの屈曲・ねじれが少なくなる
機構がスッキリして故障リスクが減る
装置全体をコンパクトにできる
といったメリットが期待できます。
2-2．回転テーブルやリング状機構と相性がよい
中空ステッピングモータはダイレクトに回転テーブルの駆動源として使われることが多いです。
モータの外径付近にテーブルを固定 → 中央の穴がそのまま「貫通穴付きテーブル」になる
テーブル中央から真上にピン・シャフト・ワーク搬送系を通せる
といった構造が簡単に作れるため、
回転ステージ
検査装置のターンテーブル
小型インデックステーブル
などによく利用されます。
2-3．高い位置決め精度・保持力
中空ステッピングモータも、通常のステッピングモータと同様に
パルス数で角度が決まる
通電中は**自律的な保持トルク（位置を保つ力）**がある
という特徴を持っています。
サーボモータのようなエンコーダなしでも、
「決められたステップ数分だけ回す」ことである程度の位置決めができるため、
回転角度の決まった位置へのインデックス動作
繰り返し位置決めが必要な回転機構
に向いています。
2-4．薄型化しやすい（フラットタイプも多い）
中空ステッピングモータは、薄型・フラット形状で設計された製品も多くあります。
軸方向の寸法を小さくできる
装置の高さ（厚み）を抑えやすい
ため、
省スペース装置
ロボットの関節部
パネル裏や筐体の中に収める回転機構
など、スペースに制約のある場所に組み込みやすいというメリットがあります。
3．メリットとデメリット
3-1．メリット
ケーブル・配管の取り回しが楽
→ 中央を通せるので、ねじれ・断線などのトラブルが減らせます。
機構がシンプルになる
→ 回転部にスリップリングや複雑な配線ガイドを付けずに済む場合があります。
装置のコンパクト化
→ 中央を有効活用できるので、省スペース機構が作りやすいです。
ステッピングモータとしての制御のしやすさ
→ パルス制御で位置決めがしやすく、サーボより制御が簡単な場合もあります。
3-2．デメリット・注意点
価格が高めになりがち
一般的な中実シャフトのステッピングモータに比べて高価なことが多いです。
外径が大きくなりやすい
中央に穴を確保する分、全体の直径が大きくなります。
トルク密度の制約
同じ外形サイズなら、中実タイプのほうがトルクが大きい場合があります。
取り付けや設計が特殊な場合がある
中空部に何を通すか、どう保持するかを含めて設計する必要があり、通常モータと比べると検討項目が増えます。
4．主な用途・応用例（イメージ）
回転ステージ／ターンテーブル
→ 中央にワーク供給、配線、光学系を通す用途
ロボットハンド・エンドエフェクタ部
→ 指先へのエアホース・センサー線を中央から通す
検査・測定装置
→ 中央を光路として使い、被写体を回転させながら測定する
医療機器・分析機器の回転部
→ 試料トレイを回転させつつ、中央にセンサや配管を通す
このように、中空ステッピングモータは
「回転の中心を“ふさがない”で使いたいとき」に強みを発揮します。
5．まとめ
中空ステッピングモータとは、
中央に貫通孔を持つリング状のステッピングモータで
中央にケーブル・配管・光学系などを通せることが最大の特徴
を持ったモータです。
構造面では
ステータ・ロータがリング状
軸の代わりに中空孔を持つ
特徴としては
配線・配管の取り回しが容易
回転テーブルや省スペース機構に最適
ステッピングモータならではの位置決め制御が可能
といった点が挙げられます。
装置設計の際に、
「回転させたいけれど、中心にも何か通したい・置きたい」
というニーズが出てきたら、中空ステッピングモータを検討してみる価値があります。
機械装置において、シャフト間で回転力を伝達するための部品としてよく使用されるのがシャフトカップリングです。シャフトカップリングは、モーターやドライブシャフト、ギアボックスなどの回転部品を接続し、動力を伝える重要な役割を果たします。しかし、機械装置の動作中に発生する振動や偏心によって、カップリングに負荷がかかり、性能低下や故障を引き起こすことがあります。そのため、適切なカップリングを選択し、振動や偏心を抑制することが重要です。
この記事では、機械装置における振動・偏心対策として、シャフトカップリングの効果について解説します。
1．シャフトカップリングの基本機能と役割
シャフトカップリングは、2つのシャフト（モーターと機械装置の間など）を接続し、回転力を伝える部品です。これにより、機械の各部品を効率的に動作させることができます。カップリングには、以下の機能と役割があります：
回転力の伝達：シャフト間の回転力を損失なく伝えることが重要です。
ミスアライメントの補正：シャフトのわずかな軸のずれや不整合を吸収し、機械が円滑に動作できるようにします。
衝撃の吸収：機械の動作中に発生する衝撃や振動を緩和し、装置の長寿命化に寄与します。
シャフトカップリングは、これらの役割を果たしながら、機械の運転の精度を保つために重要な部品です。
2．振動・偏心対策としてのシャフトカップリングの効果
2-1．振動の吸収と減衰
機械装置では、モーターやギアなどの回転部品から発生する振動が、機械全体に悪影響を与えることがあります。特に、不均衡な荷重や不適切な取り付けによって振動が増幅されると、部品の摩耗や故障が早まる原因となります。
シャフトカップリングの効果：
衝撃吸収機能：柔軟性のあるシャフトカップリングは、振動を吸収することができ、衝撃の緩和や振動の減少に貢献します。これにより、振動の伝播が減少し、機械全体の安定性が向上します。
材料特性：ゴム製や金属製のカップリングは、振動を吸収する特性を持っており、特にエラストマーやダンパーを内蔵したカップリングは、高周波の振動を効果的に減衰させます。
2-2．偏心（アライメント不良）の補正
シャフト間でのアライメント不良（偏心）は、機械の運転中に非常に重要な問題です。シャフトが直線的に配置されていない場合、回転力の伝達に無駄な力が生じ、摩擦の増加や振動、カップリングの過度な負荷が発生します。これが進行すると、部品の損傷や故障の原因となります。
シャフトカップリングの効果：
ミスアライメントの吸収：シャフトカップリングは、軽微な軸のずれ（偏心）を吸収し、回転力を効率よく伝達するため、偏心による摩耗を防ぎます。これにより、機械の性能が向上し、長期間の安定運転が可能となります。
角度補正機能：いくつかのカップリングタイプ（例えば、フレキシブルカップリング）は、シャフトの角度のずれも補正できるため、複雑な取り付け位置でも対応できます。
2-3．スムーズな回転力の伝達
カップリングには、シャフト間でスムーズに回転力を伝えるという基本的な役割があります。回転力の伝達が不均一であったり、摩擦やスラストが発生したりすると、機械全体の効率が低下し、余分な熱の発生や摩耗が進行します。
シャフトカップリングの効果：
効率的な回転力伝達：適切なカップリングを選定することで、回転力のロスを最小限に抑え、機械の効率が向上します。また、シャフト間の負荷を均等に分配するため、エネルギー効率が高くなり、長期間安定した運転が可能になります。
トルクの適切な分散：カップリングは、トルクを均等に分配するため、シャフトにかかる負荷を減少させ、過負荷による振動や騒音を低減します。
2-4．防振性能の向上と機械寿命の延長
機械装置の寿命を延ばすためには、振動を最小限に抑え、部品の摩耗を防ぐことが非常に重要です。シャフトカップリングを使用することで、振動や偏心による摩耗の軽減が実現し、結果として機械の耐久性が向上します。
シャフトカップリングの効果：
機械の寿命延長：振動の抑制や偏心の補正により、カップリング自体の寿命が延び、機械全体の稼働時間が長くなります。また、メンテナンス頻度も減少し、運用コストが抑制されます。
騒音の低減：カップリングによる振動吸収効果で、騒音レベルを大幅に低減させることができます。特に、静音性が求められる施設や機器においては、非常に重要なポイントです。
3．まとめ
シャフトカップリングは、機械装置の振動や偏心に対する非常に有効な対策となる部品です。振動や偏心を抑制することで、機械の効率や耐久性が向上し、運転時の安定性が保たれます。主な効果としては、振動の吸収、偏心の補正、スムーズな回転力伝達、および機械寿命の延長が挙げられます。
適切なシャフトカップリングの選定と設計は、機械装置の高いパフォーマンスを維持するために不可欠であり、長期間安定した運転を実現するために重要な役割を果たします。
