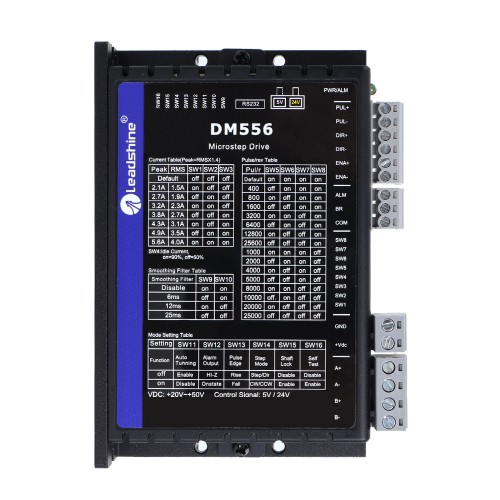

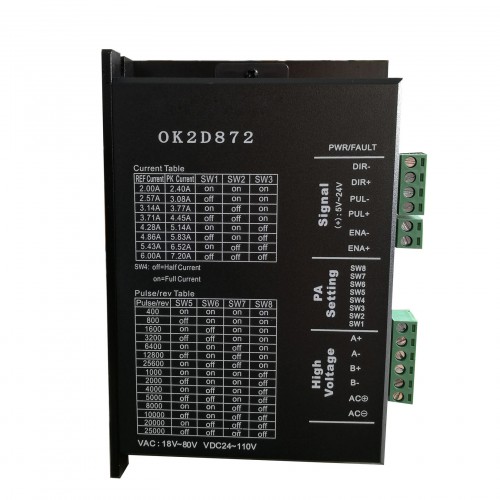

モータドライバは、モーターを駆動するための重要なコンポーネントであり、システムのパフォーマンスに大きな影響を与えます。しかし、モータドライバにはさまざまなトラブルが発生することがあり、その問題が原因でシステムが正常に動作しない場合があります。ここでは、モータドライバの一般的なトラブルシューティング方法と、各トラブルに対する解決策について詳しく解説します。
1. モータドライバの一般的な問題とその原因
モータドライバに関連する問題は多岐にわたり、以下のようなトラブルが一般的です。
1.1 モーターが回転しない
モーターが回転しない場合、モータドライバの設定や接続に問題があることが多いです。一般的な原因としては、以下が考えられます。
電源の供給不足: ドライバやモーターに十分な電力が供給されていない場合、モーターが回転しません。
モータドライバの故障: モータドライバ自体に不具合がある場合、モーターが動作しないことがあります。
接続不良: 配線の接続不良や端子の緩みが原因で、モーターへの信号が伝わらないことがあります。
1.2 モーターが不安定に動作する
モーターが安定しない動作をする場合、ドライバまたはシステムの設定に問題がある可能性があります。以下の原因が考えられます。
過負荷: モーターに過剰な負荷がかかっている場合、安定した動作ができなくなることがあります。
ドライバ設定の不適切: ドライバのパラメータ設定が適切でない場合、モーターの動作が不安定になります（例えば、ステップ角度やトルク設定）。
振動やノイズの影響: システム内で発生する振動や電気的なノイズが原因で、モーターが不安定に動作することがあります。
1.3 モータドライバが過熱する
モータドライバが過熱する原因としては、以下のようなものが考えられます。
過剰な電流: モーターに過剰な電流が流れることで、ドライバが過熱することがあります。
冷却不足: ドライバの冷却機構が不足している場合、過熱しやすくなります。
不適切な動作条件: 高負荷での運転や不適切な動作モード（例えば、連続運転）が原因で、ドライバが過熱することがあります。
1.4 モーターが振動する
モーターが不規則に振動する場合、以下のような原因が考えられます。
不適切な制御信号: ドライバへの信号が不安定またはノイズを含んでいる場合、モーターが振動することがあります。
不良なコイルやセンサー: モーター内部のコイルやセンサーに不具合があると、振動が発生することがあります。
アライメント不良: モーター軸やカップリングのアライメントが悪いと、回転が不安定になり、振動を引き起こすことがあります。
2. トラブルシューティングと解決方法
以下に、上記のトラブルを解決するための基本的なトラブルシューティング方法を紹介します。
2.1 モーターが回転しない場合
解決方法:
電源を確認: モーターとドライバに必要な電力が供給されているか確認します。電圧や電流が適切であることを確認しましょう。
接続チェック: モーターとドライバの配線が正しく接続されているか確認します。特に端子やコネクタの緩みがないかチェックします。
ドライバの動作確認: ドライバに異常がないか確認します。異常がある場合は、ドライバの交換や修理が必要です。
外部干渉の確認: 他の機器からの干渉やノイズが原因で、モーターが動作しない場合があります。シールドケーブルを使うなどして干渉を防ぎます。
2.2 モーターが不安定に動作する場合
解決方法:
負荷の調整: モーターにかかる負荷が過剰でないか確認し、必要に応じて負荷を軽減します。
ドライバ設定の確認: ドライバの設定（例えばステップ角度、トルク設定など）が適切か確認します。パラメータが適切でない場合、設定を変更します。
振動の原因を調査: システム内の振動やノイズが原因であれば、振動減衰装置を追加したり、ノイズフィルタを導入することで安定化します。
2.3 モータドライバが過熱する場合
解決方法:
冷却機構の改善: モータドライバに適切な冷却機構があるか確認します。必要に応じてヒートシンクやファンを追加して冷却を改善します。
電流制限の設定: モータドライバに設定されている電流制限が適切か確認し、過剰な電流が流れないように設定します。
負荷の管理: モーターが過剰な負荷で運転されていないか確認します。負荷を軽減するか、運転モードを変更することが有効です。
2.4 モーターが振動する場合
解決方法:
信号の確認: ドライバへの制御信号が安定しているか、ノイズが含まれていないか確認します。ノイズフィルタを導入することも効果的です。
モーター内部の点検: モーター内部のコイルやセンサーが正常か、摩耗や損傷がないかを確認します。
アライメント調整: モーターの軸やカップリングが正しくアライメントされているか確認します。ズレがあれば調整します。
3. まとめ
モータドライバのトラブルは、さまざまな要因で発生することがありますが、正しいトラブルシューティングを行うことで、ほとんどの問題を解決することができます。電源の供給状況や接続、ドライバ設定、負荷や冷却機構の管理が重要です。また、適切なメンテナンスを行い、定期的なチェックを実施することで、トラブルを未然に防ぐことができます。
PR

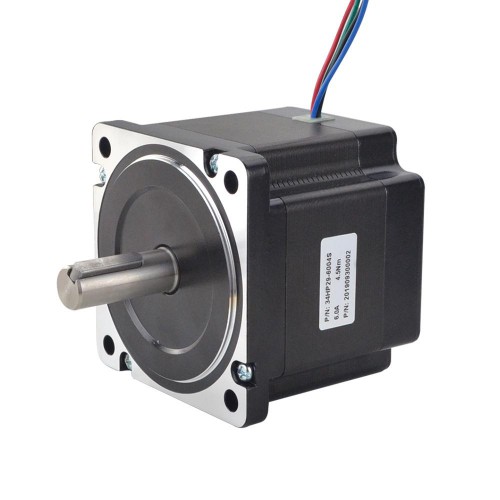

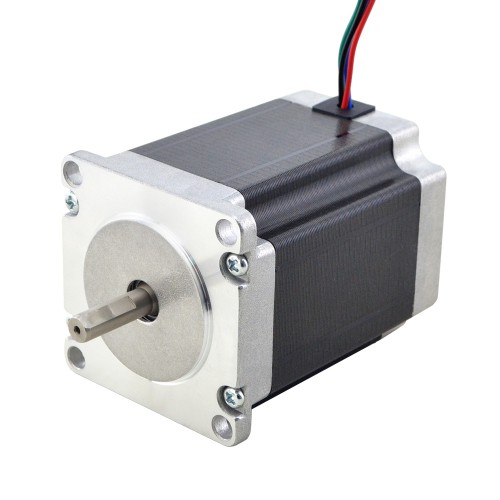

ハイブリッドステッピングモーター は、PM型（Permanent Magnet）とVR型（Variable Reluctance）の特徴を組み合わせた構造を持ち、高トルク・高精度な位置決めが可能なモーターです。CNC工作機械、3Dプリンタ、半導体製造装置など、精密な制御が求められる分野で広く活用されています。本記事では、ハイブリッドステッピングモーターを用いた高精度位置決め制御のポイントについて解説します。
1. ハイブリッドステッピングモーターの特徴
高分解能：ステップ角は一般的に1.8°（200ステップ/回転）、マイクロステップ駆動によりさらに細かい位置決めが可能。
高トルク：小型でありながら高保持トルクを発揮し、負荷変動に強い。
安定性：低速域での駆動が安定し、振動や脱調のリスクを低減。
コストパフォーマンス：サーボモーターに比べて低価格で導入できる。
2. 高精度位置決め制御の実現方法
(1) マイクロステップ駆動の活用
ステップ角を細分化することで、分解能を向上。
振動の低減と動作の滑らかさを実現。
例：1.8° → 1/16マイクロステップ駆動で0.1125°の分解能に。
(2) クローズドループ制御の導入
エンコーダを搭載してフィードバック制御を行うことで、脱調を防止。
サーボモーターに近い高精度な制御が可能。
高速動作と高精度位置決めを両立。
(3) 加減速制御（ランプ制御）
急加速や急減速は脱調の原因となるため、ランプ制御でトルクを維持しながら動作。
特にCNC機械や搬送装置で有効。
(4) 機械的精度の確保
高精度ガイドや低バックラッシのねじ機構と組み合わせることで、位置決め精度がさらに向上。
摩擦やガタを抑制する設計が重要。
3. 活用事例
(1) CNC工作機械
切削加工や穴あけ加工において、サーボモーター代替として活用。
高精度位置決めにより、微細加工や金型加工が可能。
(2) 3Dプリンタ
ノズル位置や積層制御で高精度を発揮。
マイクロステップ駆動により、表面の滑らかな造形を実現。
(3) 半導体製造装置
ウェハ搬送や検査装置での位置決めに活用。
微小ステップ駆動により、ミクロン単位の精度が求められる工程に対応。
4. 導入時のチェックポイント
必要な分解能に応じてマイクロステップ数やエンコーダ分解能を選定。
負荷条件とトルク特性を確認し、余裕を持ったモーターサイズを選ぶ。
制御方式（オープンループ／クローズドループ）を用途に応じて選択。
熱対策：高精度運転には安定した温度管理も重要。
まとめ
ハイブリッドステッピングモーター は、
マイクロステップ駆動による高分解能
クローズドループ制御による安定性
高トルクとコストパフォーマンス
を兼ね備え、CNC工作機械や3Dプリンタ、半導体製造装置などで高精度位置決め制御に広く利用されています。適切な制御方式と機械設計を組み合わせることで、サーボモーターに匹敵する性能を発揮することも可能です。

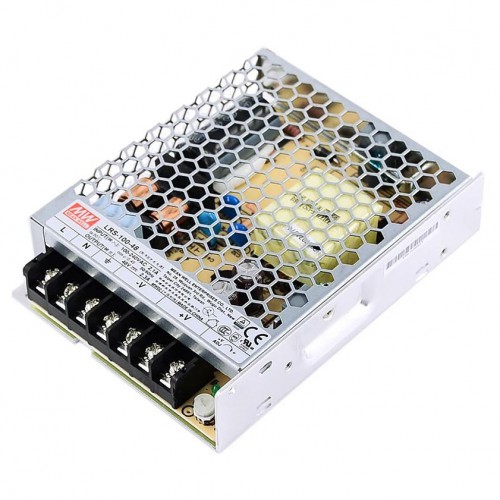

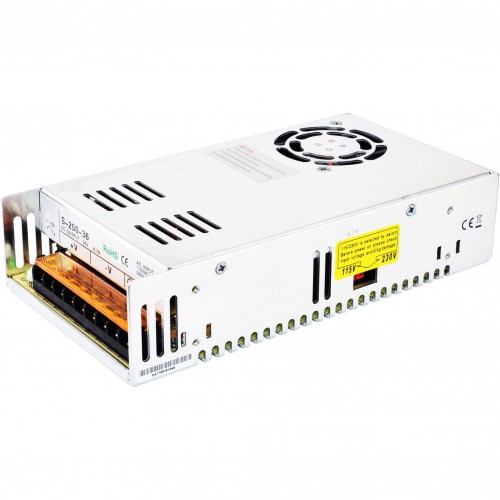

スイッチング電源とは
スイッチング電源（SMPS）は、ACからDCへの変換や、DC-DCの変換を効率的に行う電源供給装置で、主に産業機器やコンシューマエレクトロニクスで広く使用されています。スイッチング動作を利用することで、伝統的な線形電源よりも高効率でコンパクトな設計が可能となりますが、その反面、高周波のノイズが発生しやすいという問題も抱えています。
ノイズが多く発生すると、他の機器への影響を及ぼし、信号品質やシステムの動作に支障をきたすことがあります。したがって、スイッチング電源を導入する際には、ノイズ対策が極めて重要です。
スイッチング電源で発生するノイズの原因
スイッチング周波数
スイッチング電源は、内部のスイッチング素子（MOSFETやIGBTなど）が高速でオン／オフ動作を行うため、動作中に高周波のノイズを発生します。この周波数は通常、20kHz～几百kHzであり、これがシステム内のノイズ源となります。
ハーモニックノイズ
スイッチング動作に伴って、特定の高調波成分が発生します。これらの高調波成分が回路に影響を与えることがあり、他の機器の信号に干渉する原因となります。
パルスノイズ
スイッチング電源が急激に電流や電圧を切り替える際に、パルス状のノイズが発生することがあります。このパルスノイズは、近くにある敏感な機器に干渉し、動作不良を引き起こす可能性があります。
ノイズ対策技術
フィルタリング技術
低通フィルタ：スイッチングノイズは高周波成分を多く含むため、低通フィルタ（LCフィルタやRCフィルタ）を用いることで、高周波成分を効果的に除去します。特に、入力端や出力端にフィルタを配置することで、外部へのノイズ放射を低減できます。
フェライトビーズ：回路のノイズが伝播する経路にフェライトビーズを配置することで、高周波ノイズを吸収し、ノイズの影響を抑えることができます。
シールド技術
金属シールドケース：スイッチング電源を金属ケースに収納し、内部の電磁波を外部に漏れ出させないようにするシールド技術です。これにより、電磁放射（EMI）を大幅に抑えることができます。
シールドケーブル：信号や電源のケーブルにシールドを施すことで、ケーブルを通じて発生するノイズの影響を軽減します。
スイッチング素子の最適化
スイッチング素子（MOSFETなど）を高性能なものに変更し、スイッチング周波数を適切に設定することで、ノイズの発生を最小限に抑えることができます。例えば、スイッチング速度が速い素子を選ぶことで、ノイズの周波数帯域を高く保ち、外部回路に影響を与えないようにすることができます。
電源回路のレイアウト最適化
スイッチング電源の設計では、回路レイアウトが非常に重要です。スイッチング素子から発生するノイズが伝播しにくいように、電流経路を短縮したり、ノイズ源と敏感な信号部を物理的に離すことで、ノイズ干渉を防ぎます。
デジタル制御とソフトウェアによるノイズ制御
高度なデジタル制御技術（PWM制御など）を用いることで、スイッチング周波数やパルス幅を動的に調整し、ノイズの発生を抑えることが可能です。これにより、特定の周波数帯域でのノイズピークを低減できます。
安定化技術
フィードバック制御
スイッチング電源の出力電圧や電流を安定させるためには、フィードバック制御が重要です。PWM制御による定電圧や定電流制御を行うことで、負荷の変動に強い安定した電力供給が可能となります。
高精度なフィードバック回路を使用することで、急激な負荷変動にも迅速に対応し、出力が安定するように制御します。
負荷調整機能
負荷変動に応じて出力を調整する機能が搭載されたスイッチング電源では、より安定した電力供給が可能です。この機能により、負荷の変動や突発的な電力消費にも柔軟に対応でき、システム全体の安定性が向上します。
コンデンサの最適化
出力端に配置される平滑用コンデンサの選定は、スイッチング電源の安定性に影響を与えます。コンデンサの容量やESR（等価直列抵抗）特性を適切に選ぶことで、リップルやノイズを低減し、出力電圧の安定性を確保します。
まとめ
スイッチング電源は高効率でコンパクトな電源供給装置ですが、ノイズの発生や電力の安定性が課題となります。ノイズ対策には、フィルタリング、シールド、レイアウト最適化などの技術が有効であり、安定化技術としてはフィードバック制御や負荷調整機能が重要です。これらの技術を組み合わせることで、スイッチング電源の性能を最大化し、周囲の機器やシステムへの干渉を防ぎつつ、高効率で安定した電力供給を実現できます。

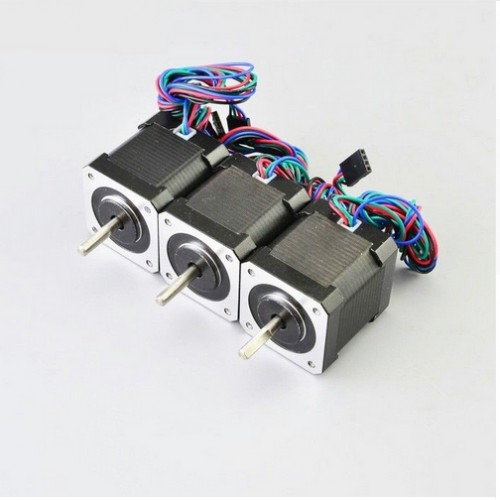

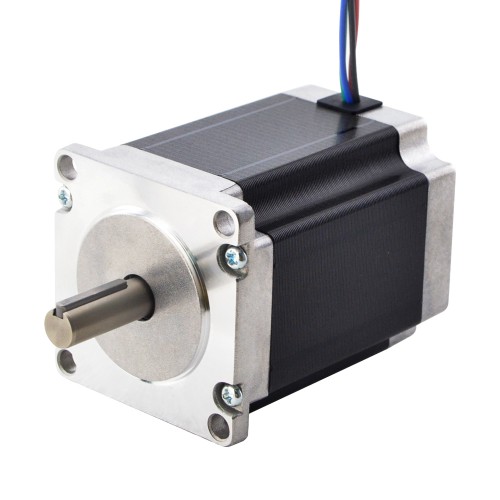

モーションコントロールの分野では、ハイブリッドステッピングモーター と サーボモーター が代表的な選択肢として広く使われています。どちらも位置決めや速度制御に強みを持ちますが、特性や適した用途には違いがあります。本記事では、それぞれの特徴を整理し、比較解説します。
1. ハイブリッドステッピングモーターの特徴
ステッピングモーターの一種で、永久磁石と可変リラクタンスの両構造を組み合わせた設計。
高分解能（一般的に1.8°/ステップ、マイクロステップ駆動でさらに細かく制御可能）。
オープンループ制御でも精密な位置決めが可能。
低速域では高トルクを発揮。
構造がシンプルでコストパフォーマンスが良い。
2. サーボモーターの特徴
回転角度や速度をセンサー（エンコーダ）で検出し、常にフィードバック制御するモーター。
高速域でも安定したトルクを維持できる。
加減速性能に優れ、滑らかな動作が可能。
ステップアウトの心配がなく、高精度・高信頼性を実現。
制御回路が複雑で、導入コストも比較的高い。
3. 性能比較
項目 ハイブリッドステッピングモーター サーボモーター
制御方式 オープンループが基本（クローズドループ化も可能） クローズドループ制御
精度 高分解能で精密制御可（負荷変動に弱い） 高精度（負荷変動にも強い）
トルク特性 低速で高トルク、速度上昇でトルク低下 広範囲で安定トルクを維持
応答性 低速域で有利 高速・加減速に有利
振動・騒音 共振による振動が出やすい 滑らかで静粛性に優れる
コスト 比較的安価 高価
用途 3Dプリンタ、医療機器、小型搬送装置 ロボット、CNC工作機械、産業用自動化設備
4. 適した用途
ハイブリッドステッピングモーター
低速・高精度が求められる用途
コストを抑えつつ精密制御したい場合
例：3Dプリンタ、検査装置、医療機器、小型精密搬送
サーボモーター
高速域でも安定した動作が必要な用途
高負荷や高精度制御を要求される産業機器
例：CNC工作機械、ロボット、FAライン
まとめ
ハイブリッドステッピングモーターは、シンプルかつ低コストで高精度な制御を実現できるのに対し、サーボモーターは広範囲で安定したトルクと高信頼性を備えています。装置の用途や必要性能、コストバランスに応じて最適な選択をすることが重要です。

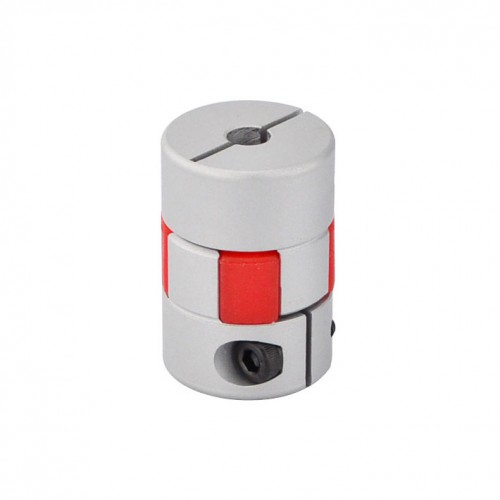

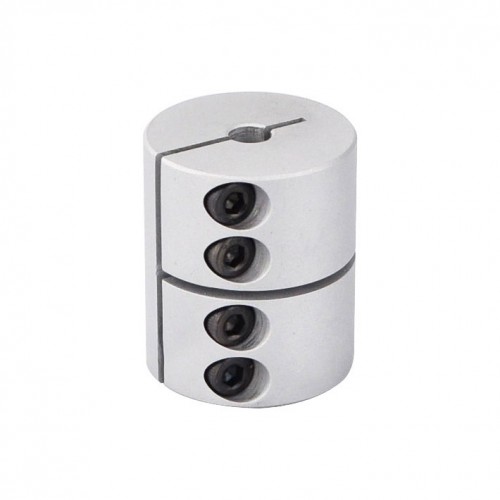

■ シャフトカップリングとは
シャフトカップリングは、モーターやギヤボックスと機械の駆動部を接続するための機械要素です。回転運動やトルクを伝達するだけでなく、ミスアライメント（軸ズレ）の吸収や振動緩和といった役割を担っています。精密機械においては、わずかな誤差や振動が品質や寿命に直結するため、カップリングの選定と性能は極めて重要です。
■ 高精度機械における役割
1. 正確なトルク伝達
高精度機械では、わずかなトルクのロスも製品精度に影響を与えます。高性能なカップリングはバックラッシュを最小限に抑え、スムーズで正確なトルク伝達を実現します。
2. ミスアライメントの補正
実際の機械設計では、軸心のわずかなズレや傾きが発生します。カップリングは、偏心・角度ズレ・軸方向の変位を吸収し、機械全体の耐久性を高めます。
3. 振動・騒音の低減
振動は機械の精度低下や部品の摩耗につながります。シャフトカップリングは緩衝機能を持ち、振動や騒音を低減することで、高精度加工や検査機器の安定稼働を支えます。
4. メンテナンス性の向上
適切なカップリングを選ぶことで、部品交換や調整が容易になり、ダウンタイムの短縮につながります。高精度機械における稼働効率の維持にも大きく貢献します。
■ 主な活用分野と事例
工作機械（CNC、マシニングセンタ）
精密加工において、モーターの動きを正確に工具に伝える役割を果たします。
半導体製造装置
微細な位置決めが必要なステージ駆動系に用いられ、ナノレベルの精度確保に寄与します。
医療機器
MRIや手術支援ロボットでは、低振動かつ高精度な動作を支える重要部品です。
ロボット工学
サーボモーターとの組み合わせにより、柔軟かつ精密なモーション制御を実現します。
■ まとめ
シャフトカップリングは、単に回転力を伝える部品ではなく、高精度・高効率・高信頼性を求められる機械にとって不可欠な要素です。
正確なトルク伝達
ミスアライメント吸収
振動・騒音低減
メンテナンス性向上
これらの役割を果たすことで、シャフトカップリングは高精度機械の性能を最大限に引き出し、長期的な安定稼働を支えています。
