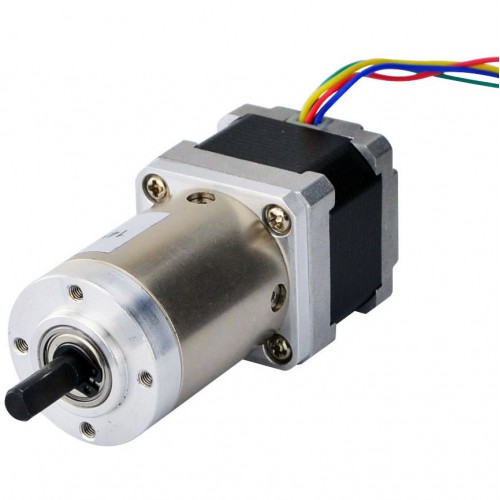

ギヤードモータ（減速機付きモータ）は、モータの出力回転をギヤ機構によって減速し、トルクを増大させることで、高精度かつ安定した駆動を実現するアクチュエータである。産業機器から医療機器に至るまで、限られたスペースの中で高トルクと高信頼性を両立できる点が評価され、幅広く利用されている。本稿では、ギヤードモータの基本構造と特長を踏まえ、産業分野および医療分野での具体的な応用事例について解説する。
ギヤードモータの基本構造と特徴
ギヤードモータは、電動モータと減速機を一体化した構成を持つ。モータの回転数をギヤ機構によって減速することで、
出力トルクの増大
速度制御の容易化
モータの小型化・高効率化
が可能となる。
一般的なギヤ構造には、以下のような種類がある。
平歯車（スパーギヤ）：単純構造でコストが低い。低速・軽負荷用途に適する。
はすば歯車（ヘリカルギヤ）：静粛性が高く、トルク伝達が滑らか。精密機器に多用される。

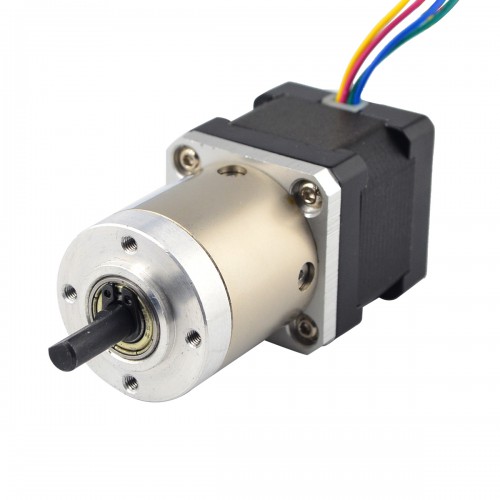

遊星歯車（プラネタリギヤ）：高トルク密度とコンパクト性を両立。産業用や医療用モータに最適。
これらのギヤ構造を適切に選定することで、目的に応じた性能特性が得られる。
産業機器におけるギヤードモータの応用
1 ロボットおよび自動化装置
産業用ロボットや搬送装置では、高精度な位置制御と大きな保持トルクが要求される。ギヤードモータは、サーボモータやステッピングモータと組み合わせることで、
ロボット関節部の滑らかな動作
アームの保持トルク向上
動作中の振動抑制
を実現する。
特に遊星ギヤを用いたギヤードサーボモータは、高出力密度とバックラッシの低減により、協働ロボットや組立ラインで広く採用されている。
2 コンベヤ・搬送システム
生産ラインにおけるコンベヤ駆動では、低速で安定した動作と高い耐久性が重要となる。ギヤードモータは、連続運転環境でも高効率を維持し、
長寿命化
エネルギー消費の低減
メンテナンスコストの削減
を実現している。また、インバータ制御との組み合わせにより、速度可変やソフトスタートにも対応可能である。
3 加工・工作機械
高精度な送り制御や位置決めを要する工作機械では、ギヤードモータがボールねじ駆動や回転ステージ駆動に使用される。ギヤ減速によってモータの応答性を最適化し、微細な送り動作でも安定した推力を発生させることができる。
医療機器におけるギヤードモータの応用
1 手術支援ロボット
手術支援ロボットでは、極めて高い精度と滑らかな動作が求められる。ギヤードモータは、限られたスペースの中で高トルクと静音性を両立させるため、関節駆動部や微細な機構制御に採用される。特に遊星ギヤ付きブラシレスモータは、摩耗が少なく清潔環境下での長期稼働に適している。
2 ポンプおよび流体制御装置
輸液ポンプ、透析装置などの医療用ポンプでは、液体の流量を精密に制御する必要がある。ギヤードモータは、一定トルクを維持しながら微速駆動が可能で、医療用ポンプの安定した動作と安全性を支えている。
3 介護・リハビリ機器
電動ベッド、歩行支援装置、リハビリトレーナーなどにもギヤードモータが使用されている。これらの装置では、静粛性・スムーズな駆動・安全制御が重視される。ギヤードモータは低速トルク性能と高信頼性を備えており、患者に優しい動作を実現する。
今後の展望
近年、産業・医療分野のモータ応用は「小型化」「高効率化」「スマート化」が進んでいる。特に以下の方向性が注目される。
高効率ギヤの採用：歯面加工精度の向上と新潟潤滑技術により、損失を低減。
インテリジェント制御との融合：モータドライバにAIやセンシング機能を組み込み、状態監視や予知保全を実現。
静音・低振動化技術：医療環境やクリーンルーム用途に適した静粛動作を実現。
これらの技術進展により、ギヤードモータは単なる駆動源にとどまらず、システム全体の知能化を支える中核要素となりつつある。
まとめ
ギヤードモータは、産業機器では高トルクと耐久性、医療機器では静音性と高精度を発揮し、それぞれの分野で不可欠な存在となっている。今後は、モータ技術・材料工学・制御工学の融合がさらに進み、より高性能でスマートなギヤードモータが次世代の産業・医療システムを支えるだろう。
PR

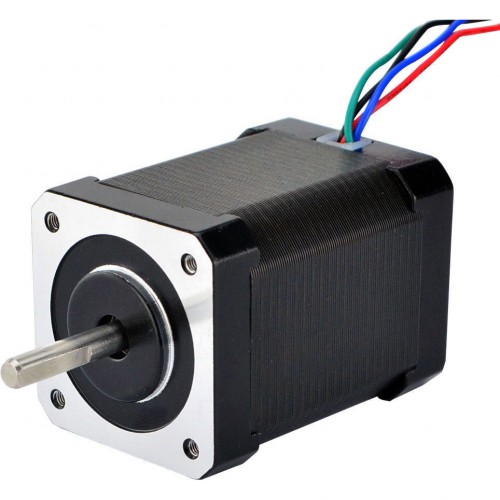

ハイブリッドステッピングモーターは、PM型の保持力とVR型の高分解能を兼ね備え、高トルク・高精度・停止保持の確実性で産業機械の「位置決め・送り・割出し」に広く使われます。ここでは分野別の活用事例と、成果を最大化する設計・運用の勘所をまとめます。
1. なぜ“ハイブリッド”が選ばれるのか（要点）
高分解能×高トルク：微小送りでも粘り強く、重めの機構でも確実に動かせる。
停止時の安定：位置保持が強く、保持ブレーキを簡素化しやすい。
制御がシンプル：繰り返し位置決め・間欠運転と相性が良い。
静音・低振動化に対応：マイクロステップや波形最適化で低速域のコツコツ感を抑制。
2. 分野別・活用事例
2-1 半導体・電子部品
アライメント／プロービングステージ：微小ステップで像ブレを抑え、繰り返し精度を安定。
フィーダ・ディスペンサー：吐出量や供給ピッチのばらつきを低減し、歩留まり向上。
シャッタ／絞り駆動：短ストロークの高速往復でも停止位置が揺れにくい。
2-2 工作機械・CNC・3Dプリント
XY送り・回転割出し：仕上げ面の周期痕を抑え、段取り替えの再現性が向上。
自動ツール測定・治具クランプ：停止保持力を活かし、位置ズレと再締結の手間を削減。
押出・送り系（3Dプリンタ）：低速域の滑らかな流量制御で面品位が安定。
2-3 包装・印刷・食品・医薬
マーク合わせ・ラベル貼付：搬送速度変動中も位相同期でズレを最小化。
間欠搬送・シール・カット：加減速が多いタクトでも脱調しにくく、ロスを低減。
計量・充填：微量ステップで定量性を確保し、過充填を抑える。
2-4 自動機・ロボット・搬送
ピック＆プレース：下降端の“止めどころ”が安定、取り逃しが減少。
ねじ締め・整列供給：角度・ピッチの再現性で締付品質が平準化。
AGV/AMRの補機：リフト・シャッター・バルブなど補機駆動で静粛・省電力。
2-5 医療・ラボオートメーション
シリンジポンプ・バルブ：微量投与や切替を静かに精密に。
試料搬送・ステージ：トレーやスライドの位置決めを低騒音で再現。
2-6 光学・検査・計測
フォーカス・ズーム・フィルタ切替：微小送り時の揺れを抑え、画像の再現性を確保。
スキャン駆動：等速走査のムラを抑え、測定ばらつきを低減。
3. 成果を出した現場の共通パターン
機械側を先に整える：カップリングの芯出し、ガイドのガタ取り、伝達の軽摺動化。
加減速をなだらかに：S字などで衝撃を抑え、引き込み／引き外し境界を安全側に。
マイクロステップ活用：低速脈動と共振帯の回避で、静音・面品位を両立。
必要最小の保持通電：停止中の発熱・消費を減らし、寿命と安定を両立。
センサ併用で“見える化”：エンコーダで追従誤差を監視し、トラブルを早期検知。
4. クローズドループ化の実利
脱調ゼロ運用：ズレ検知→自動補正でロスを予防。
省エネ：実位置に応じて通電を最適化し、温度上昇を抑制。
段取り短縮：原点復帰の再現性が上がり、立ち上げが速い。
品質ログ：誤差・温度・振動の推移を残し、予防保全に活用。
5. よくある課題と対処
症状 主因の傾向 すぐ効く対策
低速でコツコツ振動 共振、電流波形の粗さ マイクロステップ、速度帯見直し、機械剛性アップ
立ち上がりで失速 加速過大、負荷慣性過大 プロファイル緩和、減速機併用、機構軽量化
位置ずれ・ばらつき 締結緩み、バックラッシュ 増し締め、伝達系の再調整、クローズドループ化
発熱・騒音増 保持通電高止まり、通風不足 待機低通電、放熱経路の確保、筐体清掃
タクト変動 速度同期不足、センサ品質 電子カム・位相同期、配線の離隔・遮蔽
6. 導入・運用チェックリスト（現場貼り）
目的（高精度／高トルク／静音／省エネ）を明確化した
芯出し・ガタ管理・ガイド摩擦の整備を完了した
加減速プロファイルと“避ける回転帯”を定義した
停止時の保持通電を最小化する運用を標準化した
必要に応じてエンコーダ併用・誤差監視を導入した
立上げ時に温度・音・誤差の基準ログを取得した
まとめ
ハイブリッドステッピングモーターは、産業機械の位置決め・送り・割出しで高トルクと高精度を両立する頼れるアクチュエータです。
機械側の整備、
滑らかな加減速とマイクロステップ、
必要に応じたクローズドループ化――。
この“当たり前”を丁寧に積み重ねれば、歩留まり・タクト・安定稼働のすべてで効果が現れます。

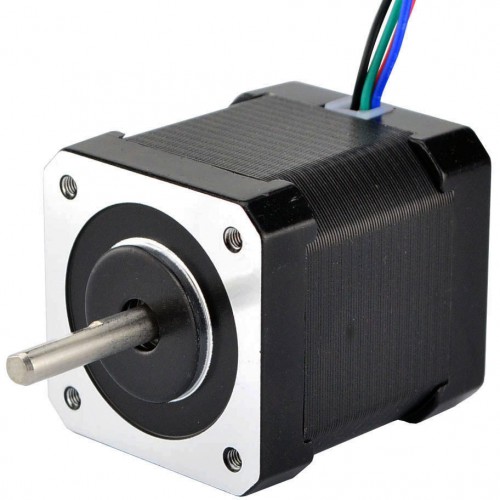

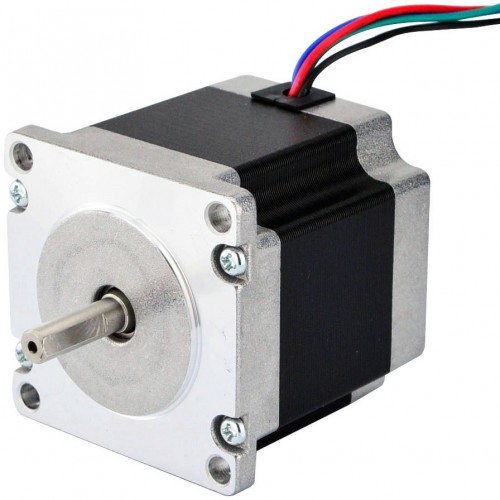

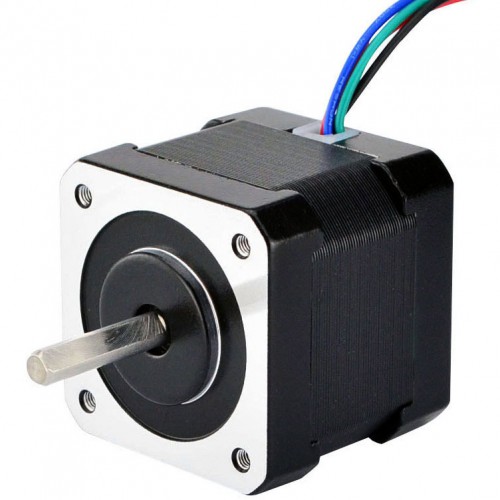

バイポーラステッピングモータは、同サイズのユニポーラに比べて巻線利用率が高くトルク密度に優れるうえ、マイクロステッピングで滑らかな低速駆動が可能です。開ループでも再現性の高い位置決めができ、必要に応じてエンコーダでクローズドループ化も容易。精密機器に求められる「小型・高精度・低振動・低コスト」をバランスよく満たします。
1) バイポーラが精密機器で選ばれる理由
高トルク密度：同フレームでユニポーラより出力有利（銅の有効利用）。
高い位置再現性：1.8°/0.9°の基本ステップ＋マイクロステップで微小送りが可能。
低速での安定性：正弦・余弦電流制御でリップル/共振を抑制。
保持性：励磁保持トルクで負荷外乱に強い。
制御のシンプルさ：サーボほどのチューニングを要さず、コスト最適。
リニア送りの分解能（目安）
1.8°×マイクロステップ16×リード2 mm ⇒ 2 mm / (200×16) = 0.625 µm/step
2) 代表的な応用分野と“最適構成”
分野/装置 典型機構 ねらい 推奨ポイント
顕微鏡・光学: 焦点調整/ステージ、フィルタホイール リードスクリュー直結 / タイミングベルト / 直結 サブµm～数µm位置決め、低振動 0.9°モータ＋1/16～1/64MS、低BLナット、**混合減衰（Mixed Decay）**で低速安定
分光器・レーザ: 回折格子回転、スリット調整 減速歯車＋直結 角度分解能/再現性 1.8°＋高分解能MS、Z相付きエンコーダで原点高再現
医療/分析: シリンジ/ペリスタポンプ、試薬ディスペンサ リードスクリュー / ギヤ 微量定量、平滑吐出 トルク余裕30%↑、保持電流ダウンで発熱抑制
半導体/検査: 微調整ステージ、プロービング リードスクリュー / ハーモニック 微小ステップ＋剛性 クローズドループ化（AB相エンコーダ）で脱調検知
3Dプリンタ/精密搬送: Z軸・押出補助・小型索引 リードスクリュー / 遊星ギヤ 低速大トルク、位置保持 NEMA17/23＋1/32MS、防振カップリングで共振低減
計測・計量: インデックステーブル、選別ゲート 減速機＋直結 位置決め再現性と簡素制御 低バックラッシュ遊星、S字加減速でスティック回避
3) 小さく作って高精度に動かす設計Tips
分解能の逆算：必要線形/角度分解能→必要ステップ数→モータ角×ギヤ比×MSで満たす。
バックラッシュ管理：リードナットはプリロード、ギヤは低BLを選定（数分～数十arcmin）。
加減速プロファイル：**S字（ジャーク制限）**で脱調と振動を抑制。
電流制御：定格内で駆動電流最適化、停止時は保持電流を**50–70%**へ自動低減。
電源電圧：やや高め＋チョッパ制御でdi/dt向上（ただし発熱とEMIに注意）。
減衰モード：低速の滑らかさはMixed/Slow Decay、高速トルクはFast Decay寄りを試験で最適化。
機械結合：偏心/角度ずれはフレキシブルカップリングで吸収、でも柔らか過ぎると応答悪化。
熱設計：放熱パス確保、筐体一体化、サーマルスロットやヒートシンクを活用。
4) ミニケーススタディ
A. フォーカスステージ（顕微鏡）
条件：送り範囲 10 mm、必要分解能 ≤ 1 µm、最大荷重 2 kgf
構成：0.9° NEMA17、リード2 mm、1/32 MS、Mixed Decay
計算：2 mm / (400×32) = 0.156 µm/step（余裕あり）
コツ：プリロードナット＋S字加減速、保持電流60%
B. フィルタホイール（光学）
条件：8ポジション、±0.1°再現、切替<250 ms
構成：1.8° NEMA11、遊星1段 5:1、1/16 MS、Z相エンコーダ
計算：360° / (200×16×5) = 0.225°/µstep → 余裕を原点Zで担保
コツ：加減速短縮はピークトルク活用＋軽量化
C. シリンジポンプ（分析）
条件：0.1 µL分解能、最大流量 50 mL/h
構成：1.8° NEMA17、リード1 mm、1/32 MS、閉ループ化
計算：1 mm / (200×32) = 0.156 µm/step → シリンジ内径換算で0.1 µL/step級
コツ：閉ループでスリップ検知、低脈動はMS×減速の両建て
5) クローズドループ化のメリット（必要に応じて）
脱調監視＋自動補正で歩留まり向上。
動的電流制御で発熱/消費電力低減（軽負荷時に効く）。
高速域の余裕：トルク抜け点を押し上げ、タクト短縮に寄与。
エンコーダは**磁気式インクリメンタル（ABZ）が扱いやすい。高再現要求はアブソリュート（SSI/BiSS）**も検討。
6) 採用時のチェックリスト
目標分解能 / 直線性 / バックラッシュ（数値化）
負荷トルク（静+動）と慣性比（できれば ≤ 10:1）
目標タクトに対する引込み/脱出トルク余裕（≥30%）
ドライバの最大電流・Decay設定・MS段数
保持電流ダウン、サーマル/過電流保護の有無
ケーブル/EMI対策（ツイスト・シールド・接地）
試作段階での熱・振動・音ログ取得
まとめ
バイポーラステッピングモータは、高トルク密度×細かな分解能×シンプル制御で、光学・医療・分析・半導体の精密アクチュエーションに好適です。
分解能は機構（リード/ギヤ）×マイクロステップで作り、バックラッシュ・加減速・電流制御を丁寧に詰めれば、サーボに比肩する実用精度を低コストで実現できます。必要に応じてクローズドループを足し、熱と振動を抑えれば、静かで再現性の高い“使える”精密駆動が手に入ります。

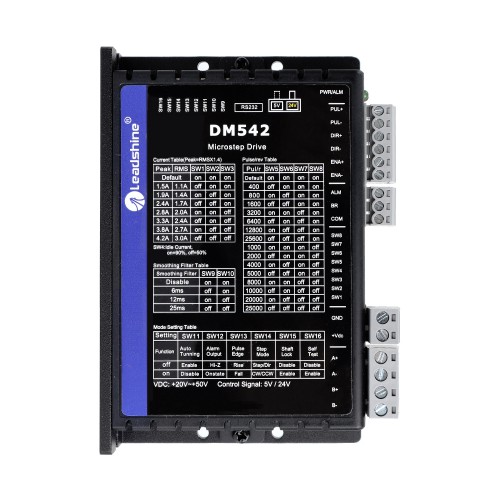

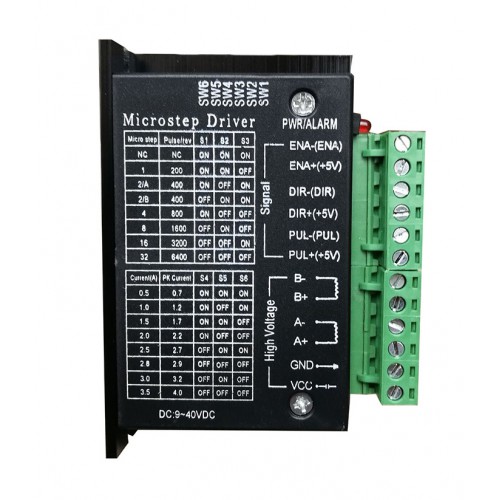

ステッピングモーターは、位置制御に優れたモーターですが、過熱・振動・脱調（ステップロス）といった問題が発生すると、性能が大きく低下します。これらを防ぐためには、モータードライバの調整と最適化が非常に重要です。以下では、ステッピングモータドライバを適切に調整するための具体的な方法を解説します。
1. 電流設定（定格電流の調整）
● 過熱防止の基本
ステッピングモーターは、定格以上の電流を流すとコイルが過熱し、絶縁劣化や寿命短縮の原因になります。ドライバの電流設定がモーターの定格電流を超えていないか確認することが重要です。
調整ポイント：
定格電流の80〜100％程度を目安に設定する。
過負荷が頻発する場合は、モーターの容量アップを検討する。
電流を下げすぎるとトルク不足による脱調が起こるため、バランスが大切。
ヒント: 長時間動作する装置では「モーター温度が80℃を超えない」ことを目標に調整しましょう。
2. マイクロステップ設定による振動低減
● ステップ角を細かくする
マイクロステップ駆動とは、1ステップをさらに細分化して駆動する方式です。これにより、モーターの回転が滑らかになり、振動や共振音を大幅に軽減できます。
調整ポイント：
1/8、1/16、1/32などのマイクロステップ設定を使用。
高精度が必要な場合は分割数を多くする。
高速回転ではマイクロステップを減らすことで応答性を維持できる。
注意: マイクロステップを細かくしすぎると、トルクがやや低下するため、用途に応じて最適化が必要です。
3. 加減速制御の最適化
● 急加速・急減速による脱調防止
ステッピングモーターは慣性の影響を受けやすいため、急な速度変化が起こるとステップを飛ばして脱調することがあります。
ドライバの加減速設定を見直すことで、スムーズで安定した動作が可能になります。
調整ポイント：
立ち上がり時は「ランプアップ（加速曲線）」を設定。
停止時は「ランプダウン（減速曲線）」を適用。
加速度はモーター負荷の慣性モーメントに応じて最適化。
推奨: 加速時間を長めに取ることで、負荷トルク変動を抑制できます。
4. 電源電圧の適正化
● トルクと応答性のバランス
ドライバの電源電圧が低いと、電流の立ち上がりが遅くなり、高速回転時にトルクが低下します。逆に高すぎる電圧は、モーターやドライバの発熱を増大させます。
調整ポイント：
定格電圧の範囲内で最大限に近い電圧を設定。
高速動作を必要とする場合は電圧をやや上げる。
モーター温度をモニタリングして、過熱しない範囲で調整。
5. 共振対策（振動と騒音の抑制）
ステッピングモーターは特定の回転速度で「共振」が発生しやすく、振動や騒音の原因となります。共振域では脱調のリスクも増加します。
対策方法：
ドライバに搭載された「共振抑制機能（ダンピング制御）」を有効化。
マイクロステップ駆動でステップ間のトルク変動を緩和。
機械構造側でダンパーや防振材を追加する。
ポイント: 特に中速域（200〜600rpm付近）で共振が出やすいため、この速度帯を避ける設定にするのも有効です。
6. 保持電流（ホールディング電流）の調整
ステッピングモーターは停止中も通電してトルクを保持しますが、保持電流が高すぎると過熱の原因になります。
調整ポイント：
停止中の保持電流を定格の50〜70％程度に下げる。
ドライバの「オートカレントダウン」機能を活用。
長時間停止状態が続く用途では保持電流を低めに設定。
7. ドライバの保護機能を活用
最新のステッピングモータドライバには、過電流・過熱・過負荷保護機能が搭載されています。これらを適切に設定することで、装置全体の安全性を高めることができます。
チェック項目：
温度センサー付きドライバの場合、警報出力を監視。
トルクリミット機能を設定して、負荷変動に対応。
フィードバック対応型（クローズドループステッピング）を導入すれば脱調を自動補正可能。
8. 実運転前の確認ステップ
電流・電圧設定を確認
モーターの温度上昇をモニター
試運転中に振動・異音がないかチェック
加減速時にスムーズな動作ができるか確認
高速域でも脱調が起こらないかテスト
調整項目 効果
電流設定の最適化 過熱防止・トルク安定
マイクロステップ駆動 振動・騒音低減
加減速制御 脱調防止・滑らかな動作
電圧設定 高速トルク確保
保持電流制御 停止時の省エネ・温度低下
結論：
ステッピングモータドライバの調整は、単に「動かす」だけでなく、過熱・振動・脱調を防ぎ、装置全体の信頼性を高めるための重要なプロセスです。
電流・電圧・加減速・共振抑制などを総合的に最適化することで、モーターの寿命延長と安定動作を両立できます。

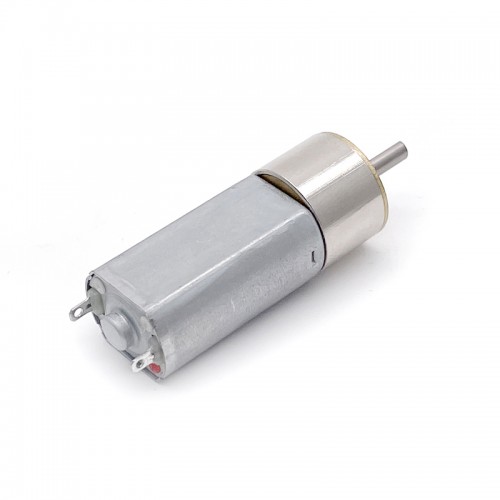

DCギヤードモーターは、DCモーター（直流モーター）にギアボックス（歯車減速機）を組み合わせた駆動装置で、モーターの回転速度を減速し、トルクを増加させるために使用されます。これにより、様々な機械において効率的な動力伝達が可能になります。DCモーターは単独では比較的高速で回転しますが、ギヤボックスと組み合わせることで、必要なトルクと速度を調整できます。この記事では、DCギヤードモーターの動作原理とその主な用途について解説します。
1. DCギヤードモーターの基本構造と動作原理
1.1 DCモーター
DCモーターは、直流電流を使って回転運動を生み出すモーターです。内部のコイルに電流が流れることにより、外部の磁場と相互作用し、回転力（トルク）を発生させます。回転数（速度）とトルクは、電流の大きさや方向によって制御できます。
回転速度とトルク: DCモーターは、回転速度を変えることでトルクの調整も可能ですが、特に高トルクが必要な場合にはギヤボックスが役立ちます。
1.2 ギヤボックス（減速機）
ギヤボックスは、モーターの回転速度を減少させ、代わりに出力トルクを増加させる装置です。ギアの組み合わせにより、入力回転を低速で高トルクの回転に変換します。
ギア比: ギアボックスのギア比（入力回転に対する出力回転の比率）によって、モーターの速度とトルクの関係が決まります。例えば、ギア比が5:1であれば、出力回転は入力回転の1/5になりますが、トルクは5倍になります。
1.3 動作の流れ
DCギヤードモーターの動作は以下のように進みます：
DCモーターが電流を受けて回転します。
この回転運動がギヤボックスに伝達され、ギアの組み合わせによって回転速度が減速され、トルクが増加します。
最終的に、高トルクの低速回転が出力され、所定の作業を実行します。
2. DCギヤードモーターの用途
DCギヤードモーターは、回転速度とトルクが重要な役割を果たす多くのアプリケーションに使用されています。以下に、代表的な用途を紹介します。
2.1 ロボット工学
ロボットのアクチュエータ（動作を行う部分）には、精密な位置決めとトルクが必要です。DCギヤードモーターは、これらの要求に適したモーターとして使用されます。
用途例: ロボットアームや車輪駆動型ロボットでは、ギヤードモーターを使用して精密な移動と動作を実現します。ギアボックスを使用することで、より強力で正確な動きが可能になります。
2.2 電動車両（EV）
電動車両や電動スクーター、電動自転車では、ギヤードモーターが速度とトルクの調整を行い、効率的な動力伝達を支えます。
用途例: 電動自転車の駆動装置や電動車両のモーターにおいて、DCギヤードモーターは、適切な速度とトルクを提供して効率的に動力を伝達します。特に低速で高トルクが必要な場面で活躍します。
2.3 家電製品
DCギヤードモーターは、家電製品の中でも低速かつ高トルクが必要な部分に使用されます。
用途例: 掃除機やミキサー、洗濯機など、トルクが重要な家電製品で使用されます。ギヤボックスを通じてモーターのトルクを増加させ、効率的に作業を行います。

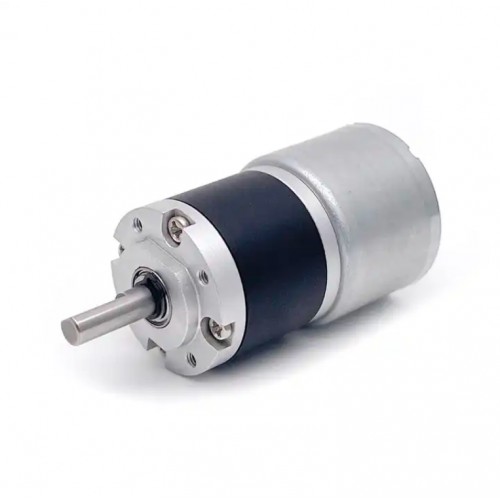

「写真の由来：20個 Φ22mm 12V/24V BLDC遊星ギヤードモータ GMP22-TEC2418 3.0kg.cm 1.54w 遊星ギアボックス付き」
「写真の由来：20個 Φ22mm 12V/24V BLDC遊星ギヤードモータ GMP22-TEC2418 3.0kg.cm 1.54w 遊星ギアボックス付き」
2.4 自動搬送システム（AGV）
自動搬送システム（AGV：Automated Guided Vehicle）では、ギヤードモーターが車両の移動を制御します。搬送車両は、一定の速度で正確に動く必要があり、ギヤードモーターが役立ちます。
用途例: 工場内や倉庫で使用される自動搬送車両やコンベアシステムにおいて、ギヤードモーターは安定した移動を提供します。ギア比を適切に調整することで、速度とトルクを最適化します。
2.5 玩具や模型
小型のラジコンカーや模型ロボットなどにもDCギヤードモーターが使用されています。これらのアプリケーションでは、モーターの小型化と高トルクが求められるため、ギヤードモーターが適しています。
用途例: ラジコンカーやドローンの小型モーター、模型機械の駆動装置として利用されます。これらの機器では、必要なトルクを小型で実現できることが重要です。
2.6 医療機器
医療機器の中でも、低速で高トルクが要求される部分にはDCギヤードモーターが使われています。特に、正確な動作が必要な装置で利用されます。
用途例: 医療機器や手術用ロボットのアクチュエータ、注射器の駆動など、精密な動きが求められる部分で使用されます。ギヤボックスによって、トルクを増加させ、安定した動作が可能となります。
3. DCギヤードモーターの利点
DCギヤードモーターには以下のような利点があります：
高トルクと低速: ギアボックスを使うことで、低速でも高トルクを提供できるため、精密な動きが可能です。
コンパクトな設計: 小型で強力なトルクを提供できるため、限られたスペースでの使用が可能です。
高効率: エネルギー効率が高く、長時間の運転でも安定して性能を維持します。
制御が簡単: DCモーターの制御は簡単で、速度やトルクを柔軟に調整できます。
4. まとめ
DCギヤードモーターは、速度とトルクの制御が必要な多くのアプリケーションに使用されています。ギアボックスによって回転速度を減速し、トルクを増加させることができるため、さまざまな分野で活用されています。ロボット工学、自動車、家電、医療機器など、幅広い用途で重要な役割を果たしており、その利便性と効率性から今後も多くの産業で使用され続けるでしょう。
