機械装置において、シャフト間で回転力を伝達するための部品としてよく使用されるのがシャフトカップリングです。シャフトカップリングは、モーターやドライブシャフト、ギアボックスなどの回転部品を接続し、動力を伝える重要な役割を果たします。しかし、機械装置の動作中に発生する振動や偏心によって、カップリングに負荷がかかり、性能低下や故障を引き起こすことがあります。そのため、適切なカップリングを選択し、振動や偏心を抑制することが重要です。
この記事では、機械装置における振動・偏心対策として、シャフトカップリングの効果について解説します。
1．シャフトカップリングの基本機能と役割
シャフトカップリングは、2つのシャフト（モーターと機械装置の間など）を接続し、回転力を伝える部品です。これにより、機械の各部品を効率的に動作させることができます。カップリングには、以下の機能と役割があります：
回転力の伝達：シャフト間の回転力を損失なく伝えることが重要です。
ミスアライメントの補正：シャフトのわずかな軸のずれや不整合を吸収し、機械が円滑に動作できるようにします。
衝撃の吸収：機械の動作中に発生する衝撃や振動を緩和し、装置の長寿命化に寄与します。
シャフトカップリングは、これらの役割を果たしながら、機械の運転の精度を保つために重要な部品です。
2．振動・偏心対策としてのシャフトカップリングの効果
2-1．振動の吸収と減衰
機械装置では、モーターやギアなどの回転部品から発生する振動が、機械全体に悪影響を与えることがあります。特に、不均衡な荷重や不適切な取り付けによって振動が増幅されると、部品の摩耗や故障が早まる原因となります。
シャフトカップリングの効果：
衝撃吸収機能：柔軟性のあるシャフトカップリングは、振動を吸収することができ、衝撃の緩和や振動の減少に貢献します。これにより、振動の伝播が減少し、機械全体の安定性が向上します。
材料特性：ゴム製や金属製のカップリングは、振動を吸収する特性を持っており、特にエラストマーやダンパーを内蔵したカップリングは、高周波の振動を効果的に減衰させます。
2-2．偏心（アライメント不良）の補正
シャフト間でのアライメント不良（偏心）は、機械の運転中に非常に重要な問題です。シャフトが直線的に配置されていない場合、回転力の伝達に無駄な力が生じ、摩擦の増加や振動、カップリングの過度な負荷が発生します。これが進行すると、部品の損傷や故障の原因となります。
シャフトカップリングの効果：
ミスアライメントの吸収：シャフトカップリングは、軽微な軸のずれ（偏心）を吸収し、回転力を効率よく伝達するため、偏心による摩耗を防ぎます。これにより、機械の性能が向上し、長期間の安定運転が可能となります。
角度補正機能：いくつかのカップリングタイプ（例えば、フレキシブルカップリング）は、シャフトの角度のずれも補正できるため、複雑な取り付け位置でも対応できます。
2-3．スムーズな回転力の伝達
カップリングには、シャフト間でスムーズに回転力を伝えるという基本的な役割があります。回転力の伝達が不均一であったり、摩擦やスラストが発生したりすると、機械全体の効率が低下し、余分な熱の発生や摩耗が進行します。
シャフトカップリングの効果：
効率的な回転力伝達：適切なカップリングを選定することで、回転力のロスを最小限に抑え、機械の効率が向上します。また、シャフト間の負荷を均等に分配するため、エネルギー効率が高くなり、長期間安定した運転が可能になります。
トルクの適切な分散：カップリングは、トルクを均等に分配するため、シャフトにかかる負荷を減少させ、過負荷による振動や騒音を低減します。
2-4．防振性能の向上と機械寿命の延長
機械装置の寿命を延ばすためには、振動を最小限に抑え、部品の摩耗を防ぐことが非常に重要です。シャフトカップリングを使用することで、振動や偏心による摩耗の軽減が実現し、結果として機械の耐久性が向上します。
シャフトカップリングの効果：
機械の寿命延長：振動の抑制や偏心の補正により、カップリング自体の寿命が延び、機械全体の稼働時間が長くなります。また、メンテナンス頻度も減少し、運用コストが抑制されます。
騒音の低減：カップリングによる振動吸収効果で、騒音レベルを大幅に低減させることができます。特に、静音性が求められる施設や機器においては、非常に重要なポイントです。
3．まとめ
シャフトカップリングは、機械装置の振動や偏心に対する非常に有効な対策となる部品です。振動や偏心を抑制することで、機械の効率や耐久性が向上し、運転時の安定性が保たれます。主な効果としては、振動の吸収、偏心の補正、スムーズな回転力伝達、および機械寿命の延長が挙げられます。
適切なシャフトカップリングの選定と設計は、機械装置の高いパフォーマンスを維持するために不可欠であり、長期間安定した運転を実現するために重要な役割を果たします。
PR
ステッピングモーターは、入力されたパルス信号に応じて「カクカク」と一定角度ずつ回転するモーターです。
一般的なモーターのように連続的に回るのではなく、ステップ（刻み）ごとに決まった角度だけ回転するのが最大の特徴です。
1パルス → 1ステップ（例：1.8°だけ回転）
パルス数を数えることで、「今どの位置にいるか」を把握しやすい
この特性から、ステッピングモーターは位置決め制御や速度制御がしやすいモーターとして、プリンタ・FA機器・3Dプリンタ・半導体製造装置などで広く利用されています。
1．ステッピングモーターの基本的な特徴
オープンループ制御ができる
エンコーダがなくても、理論上は「何パルス送ったら何度回転したか」が分かるため、構成がシンプルになります。
低速で高トルクを出しやすい
低速域の保持トルクが大きく、静止状態でも通電しておくことで位置をしっかり保持できます。
停止位置の安定性が高い
決められたステップ位置に「カチッ」と止まるイメージで、細かな位置決めに適しています。
速度制御も比較的簡単
パルス周波数（パルスを送る速さ）を変えることで、回転速度も容易に変えられます。
2．ステッピングモーターの主な種類
ステッピングモーターは、構造や駆動方式の違いによっていくつかの種類に分けられます。
ここでは代表的な分類として、
構造による分類
巻線・駆動方式による分類
の2つに分けてご紹介します。
2-1．構造による主な種類
（1）VR型ステッピングモーター（Variable Reluctance：可変リラクタンス型）
VR型ステッピングモーターは、ローター（回転子）が軟鉄でできており、凸形の歯を持つ構造のモーターです。ローター自体には永久磁石が入っていません。
ステータ（固定子）側のコイルに通電 → 磁界が発生
磁気的に最も「抵抗の小さい位置（リラクタンスが小さい位置）」へローターが吸い寄せられて回転する
特徴
構造が比較的シンプル
比較的細かいステップ角が得られる
ただし、トルクは永久磁石を用いるタイプ（後述）より小さめ
現在は、より高トルクなハイブリッド型に置き換えられることが多く、使用例はやや少なくなっています。
（2）PM型ステッピングモーター（Permanent Magnet：永久磁石型）
PM型ステッピングモーターは、ローターに永久磁石を用いたタイプです。
ローターがN極・S極をもつ円筒状の磁石になっており、ステータ側のコイルを励磁することで、磁石の極と引き合うようにステップ回転します。
特徴
構造が簡単でコストも抑えやすい
低速で比較的高いトルクが得られる
ステップ角は一般的に大きめ（例：7.5°、15°など）
家電や簡易な位置決め、インジケータなど、あまり細かい分解能を必要としない用途で使われることが多いタイプです。
（3）ハイブリッド型ステッピングモーター（Hybrid型）
ハイブリッド型ステッピングモーターは、VR型とPM型の特徴を組み合わせた構造を持つ、現在最も一般的なステッピングモーターです。
ローターには永久磁石＋歯付きの鉄心
ステータ側にも細かい歯を持ち、多極構造になっている
特徴
高トルク・高分解能（一般的なステップ角は 1.8°／0.9° など）
低速から中速まで安定した駆動がしやすい
産業機器・3Dプリンタ・精密装置など、多くの分野で標準的に採用
「ステッピングモーター」と言えば、多くの場合このハイブリッド型ステッピングモーターを指すことが多いです。
2-2．巻線・駆動方式による種類
ステッピングモーターは、内部の巻線構成とドライバ側の駆動方式の違いでも分類されます。
（1）ユニポーラ型ステッピングモーター
ユニポーラ型は、1相あたり中央タップ付きの巻線を持ち、6線または5線で構成されるタイプです。
特徴
巻線の一部だけを順番に励磁して駆動するため、ドライバ回路が比較的簡単
トルクはバイポーラ型と比べるとやや小さい傾向
古い機器や簡易制御で採用されることが多かった
近年では、よりトルク効率の良いバイポーラ型ステッピングモーターが主流になりつつあります。
（2）バイポーラ型ステッピングモーター
バイポーラ型は、1相あたり巻線が1つ（両端リード）で、4本リード線を持つタイプです。
ドライバ側で電流の向きを切り替え（Hブリッジ駆動）、プラス・マイナス両方向に電流を流して駆動します。
特徴
同サイズのユニポーラ型より高トルクを得やすい
駆動回路はユニポーラ型より複雑だが、IC・ドライバモジュールの普及で扱いやすくなっている
マイクロステップ駆動との相性が良く、滑らかな回転・高分解能を得やすい
現在の多くのFA機器や3Dプリンタ、小型ロボットに採用されているのは、このバイポーラ型ステッピングモーターです。
2-3．特殊な形式：リニアステッピングモーター など
回転ではなく「直線運動」を直接得るために設計されたリニアステッピングモーターもあります。
ステータがレール状、ローターがスライダ状になっており、ステップごとに直線方向へ移動
リニアガイドと組み合わせた直線位置決めステージなどに利用
ほかにも、中空シャフト構造のステッピングモーターや、ギヤ付きステッピングモーターなど、用途に応じたバリエーションが存在します。
3．ステッピングモーターの種類選定の簡単な目安
用途に応じて、どの種類のステッピングモーターを選ぶかのざっくりとした目安は次の通りです。
簡易な動作・大きなステップで十分
→ PM型・ユニポーラ型
一般的な位置決め・FA機器・3Dプリンタなど
→ ハイブリッド型 × バイポーラ駆動（1.8°タイプが定番）
より高分解能・静音・滑らかな動作が必要
→ ハイブリッド型（0.9°タイプ）＋マイクロステップ駆動
直線運動をそのまま取り出したい
→ リニアステッピングモーター
まとめ
ステッピングモーターとは、
「パルス信号に応じて一定角度ずつ回転し、位置決めや速度制御がしやすいモーター」です。
主な種類としては、
構造による分類
VR型ステッピングモーター
PM型ステッピングモーター
ハイブリッド型ステッピングモーター（現代の主流）
駆動・巻線による分類
ユニポーラ型ステッピングモーター
バイポーラ型ステッピングモーター
などがあり、用途や必要なトルク・分解能・制御方法に応じて使い分けられています。
ステッピングモーターをうまく選定・活用することで、シンプルな構成で高精度なモーション制御を実現することができます。
ACサーボモーターは、工作機械、産業用ロボット、搬送装置などで広く使われている高性能アクチュエータです。その大きな特徴は、用途に応じて「速度」「位置」「トルク」を切り替えて制御できることにあります。
本稿では、ACサーボモーターの基本構成にふれながら、代表的な制御方式である「速度制御」「位置制御」「トルク制御」について、わかりやすく整理してご説明いたします。
1．ACサーボモーターとサーボドライバの関係
ACサーボモーターは、単体で賢く動いているわけではなく、サーボドライバ（アンプ）とセットで制御システムを構成します。
モーター：回転を生み出す「力の源」
エンコーダ：回転角度・速度を計測する「センサー」
サーボドライバ：電流を制御し、指令値どおりのトルク・速度・位置になるように調整する「頭脳と心臓」
上位のコントローラ（PLC・NC・マイコンなど）からの指令がサーボドライバに入り、サーボドライバがモーターとエンコーダを使ってフィードバック制御を行うことで、高精度なモーションを実現しています。
2．速度制御（Speed Control）とは
2-1．速度制御の概要
速度制御は、その名のとおり「モーターの回転速度を一定に保つ」ことを目的とした制御方式です。
上位コントローラからは「毎分◯回転で回しなさい」「この速度でベルトを送りなさい」といった速度指令が与えられます。
サーボドライバは、エンコーダで実際の回転速度を常に監視します。
指令速度と実速度の差をもとに、モーターに流す電流を調整し、回転を加速・減速させます。
これにより、負荷トルクが変動しても、指定した速度をできるだけ一定に維持しようとする動きになります。
2-2．速度制御が向いている用途
コンベヤの一定速度搬送
巻き取り機・送り装置の定速運転
ファンやポンプなど、回転数自体を主に制御したい機器
「位置はそれほど厳密でなく、安定した速度が重要」という用途に適した制御方式です。
3．位置制御（Position Control）とは
3-1．位置制御の概要
位置制御は、ACサーボモーターの最も代表的な使われ方で、**「指定された角度（パルス数）の位置まで正確に動かす」**ための制御方式です。
上位コントローラからは、パルスや通信で「何パルス分回転しなさい」「ここまで移動しなさい」という位置指令が出されます。
サーボドライバは、エンコーダから得た現在位置と、目標位置との差（偏差）を常に計算します。
その差がゼロになるように、必要な速度・トルクを生成してモーターを動かします。
このようにして、サーボシステムは高精度な位置決めを実現いたします。
3-2．位置制御が向いている用途
産業用ロボットの関節軸
工作機械の送り軸（X・Y・Z）
位置決めテーブル・リニアステージ
ラベリング・印字・ピック＆プレースなどの位置決め動作
「何mm動かすか」「どの角度で止めるか」が最重要の用途では、位置制御モードが基本となります。
4．トルク制御（Torque Control）とは
4-1．トルク制御の概要
トルク制御は、「どれだけの力（トルク）で回転させるか」を制御する方式です。
速度や位置そのものではなく、モーターが発生する“力の大きさ”を直接指令するイメージになります。
上位コントローラからは、「このトルクを維持しなさい」「一定の押し付け力で押し続けなさい」といったトルク指令が出ます。
サーボドライバは、モーター電流を制御して、設定されたトルクになるように調整します。
このとき、速度や位置は負荷条件に応じて変化するため、固定されません。たとえば、力だけを一定にして、位置は相手側の動きに合わせて変わるような場面で有効です。
4-2．トルク制御が向いている用途
ネジ締め・締結作業（一定トルクで締め付け）
押し当て・研磨・プレスなど、押し付け力の制御
テンション制御（フィルムやワイヤの張力一定制御）
人と接触する協働ロボットでの力制御
トルク制御を使うことで、「強すぎず弱すぎない力加減」を機械的に再現しやすくなります。
5．3つの制御モードの関係と切り替え
ACサーボモーターのサーボドライバ内部では、多くの場合、
トルク制御ループ（電流ループ）
速度制御ループ
位置制御ループ
が階層的に組み合わさっています。
簡単にイメージすると：
一番内側：トルクを素早く制御
その外側：速度を安定させる
最も外側：位置を目標どおりに合わせる
という構造になっており、ユーザーは「位置制御モード」「速度制御モード」「トルク制御モード」のいずれかを選択して使います。
5-1．モード切り替えの例
通常は位置制御で素早く位置決め
最後の当接部分だけトルク制御に切り替えて、一定の押し付け力で当てる
ライン停止中はトルクを抑えた速度制御でゆっくり回し続ける
このように、一つの装置の中で複数モードを組み合わせて使うことで、より柔軟で高機能な動作を実現できます。
6．用途別の「制御方式」ざっくり目安
最後に、「どの制御方式を選ぶべきか」のざっくりした目安をまとめます。
位置制御が主役の場面
正確な位置決めが必要
ロボット軸・位置決めテーブル・加工機の送りなど
速度制御が主役の場面
一定速度で回し続けたい
コンベヤ・ファン・ポンプ・定速送りなど
トルク制御が主役の場面
力（押し付け・締め付け・張力）を制御したい
ネジ締め、テンション制御、人と協働するロボットなど
実際の装置設計では、これらを単独で使うのではなく、状況に応じて組み合わせることで、よりきめ細かな制御が可能になります。
ACサーボモーターの「速度制御」「位置制御」「トルク制御」の違いを理解しておくことで、装置の仕様検討やサーボシステムの選定がスムーズになります。もし、「ロボット用途だけに絞って説明してほしい」「ネジ締め機向けのトルク制御を詳しく知りたい」といったご要望があれば、その用途に特化した解説もお作りいたします。
モータドライバは、モータを駆動するための制御装置であり、各種機械や装置においてその性能を最大限に引き出すために重要な役割を果たします。モータドライバが正常に機能しない場合、モータの動作が不安定になり、システム全体の信頼性や効率に影響を及ぼします。特に産業機器や自動化システムでは、モータドライバの故障が大きなリスクとなり得ます。
そのため、モータドライバの信頼性向上と安全性確保は非常に重要です。この記事では、ステッピングモータドライバの信頼性を高め、システム全体の安全性を確保するためのポイントを解説します。
1. 適切な選定と設計
モータドライバの信頼性を高めるためには、まず適切な選定と設計が重要です。モータドライバは、使用するモータの種類や用途に合わせて選ぶ必要があります。
■ モータタイプに適したドライバ選定
モータの種類（DCモータ、ステッピングモータ、ACモータなど）によって必要な制御方式やドライバの仕様が異なります。モータの特性に合ったドライバを選定することが、効率的な動作と長寿命化に繋がります。
■ 動作環境に適した設計
動作する環境に応じて、温度や湿度、振動、電磁波などの外部要因に強い設計が求められます。過酷な環境下で使用される場合、耐熱性や防塵性など、堅牢な設計を施したドライバを選ぶことが信頼性向上に繋がります。
2. 過電流保護と温度管理
モータドライバが過負荷や過熱に見舞われると、内部部品の劣化や機能停止を引き起こし、システムの故障原因となります。したがって、過電流保護と温度管理はモータドライバの信頼性を確保するための基本的な対策です。
■ 過電流保護
ステッピングモータドライバには、モータに供給する電流が許容範囲を超えた場合に自動的に電流を制限する機能が必要です。これにより、過剰な電流によってドライバやモータが焼損するリスクを防げます。
過電流検出機能を設けることで、モータドライバが故障する前に保護回路が作動し、安全にシステムを停止できます。
ドライバの仕様に応じて、電流制限値を適切に設定し、モータが動作する負荷に応じた電流供給を行います。
■ 温度管理
モータドライバが過熱すると、内部回路が損傷する恐れがあります。温度センサーを内蔵し、ドライバの温度が上昇した際に動作を制限したり、システムをシャットダウンしたりする機能が必要です。
熱放散設計（ヒートシンクや冷却ファンなど）を組み込むことで、ドライバの温度を適切に管理します。
過熱による故障を防ぐため、ドライバには温度保護回路や自動シャットダウン機能を搭載することが効果的です。
3. 安全機能の強化
モータドライバの安全性を確保するためには、電気的安全性と機械的安全性に関する機能を強化することが必要です。
■ 短絡保護
モータドライバの配線がショートすることによって、大きな損傷を引き起こすことがあります。短絡保護機能を搭載することで、回路の異常を素早く検出し、ドライバやモータを保護することができます。
過電圧や過電流が発生した際に回路を保護し、システム全体の故障を防ぎます。
ヒューズやサーキットブレーカーを追加することも一つの対策です。
■ 接地保護
電気的な安全性を確保するため、モータドライバには接地保護機能が重要です。漏電や静電気放電（ESD）などが発生した場合に、人体や機器に悪影響を与えないようにするための対策が求められます。
絶縁設計を強化し、外部機器との電気的な接続を適切に行います。
アース接続を確実にすることで、安全性を向上させます。
4. 定期的なメンテナンスと診断機能
モータドライバの信頼性を維持するためには、定期的なメンテナンスと故障診断機能が重要です。
■ 定期点検
定期的な点検とメンテナンスにより、ドライバの異常を早期に発見し、故障の予兆を察知できます。点検項目としては、以下が挙げられます：
配線や接続部分の確認
温度センサーや電流センサーの正常性確認
異常音や異常振動がないか確認
■ 診断機能
ステッピングモータドライバには、動作状況やエラーコードを表示できる診断機能を搭載することが効果的です。これにより、トラブル発生時に原因を迅速に特定し、適切な対策を講じることができます。
エラーログ機能や自己診断機能を搭載することで、故障原因を追跡しやすくします。
5. まとめ
モータドライバの信頼性向上と安全性確保のためには、適切な設計、過電流保護、温度管理、安全機能の強化、定期的なメンテナンスが欠かせません。これらを実施することで、モータドライバの寿命を延ばし、システム全体の信頼性を高め、故障のリスクを最小限に抑えることができます。
モータドライバは、産業機器や自動化システムの動作にとって非常に重要な役割を果たしています。常に安全に、確実に動作するために、日々の管理と対策を徹底することが、長期的な運用成功に繋がります。
スピンドルモーターは、工具やワークを高速・高精度で回転させるために最適化された回転機。CNC工作機械はもちろん、研削・PCBドリル・木工・半導体・医療機器まで、多様な分野の“心臓部”として性能を左右します。ここでは、スピンドルモーターの要点と採用メリット、用途別の見どころをコンパクトに整理します。
1. スピンドルモーターの主要特長
高回転・高出力密度
数千〜数万rpm（高速仕様では10万rpm級）まで対応。加工能率向上、バurr低減、微細加工の表面品位向上に寄与。
回転精度・剛性
高精度ベアリング（アンギュラ玉軸受、空気軸受、磁気軸受等）と高剛性ハウジングで、振れ精度・熱変形を抑制。工具寿命と加工面粗さが安定。
熱管理技術
水冷・油冷・エア冷却、熱変位補正、インバータのロス最適化などで熱ドリフトを抑制。長時間連続運転にも強い。
静粛性・低振動
バランス補正、ロータ動バランス、ベアリング予圧最適化、ベクトル制御により、低振動で加工面にビート痕を残しにくい。
高度な駆動制御
ベクトル制御（FOC）、フィードフォワード、トルク制限、ソフトスタート/停止、リジッドタッピング対応などで応答性と安全性を両立。
ツーリング互換性
ATC対応（HSK・BT・CAT・CAPTO等）、コレットチャックや熱収縮ツールにも対応し、段取り時間を短縮。
センサ＆コネクテッド
温度・振動・加速度・軸心変位の組込み計測により、状態監視（Condition Monitoring）や予知保全に直結。
2. 構造とタイプの違い
ベルト駆動スピンドル：コスト重視・メンテ容易。高回転域の効率・振動で直結型に劣ることも。
ダイレクトドライブ（内蔵モータ）：ロータ直結で応答性・剛性・振れ精度が高く、HSC（高速切削）に最適。
ギヤ駆動スピンドル：低速・大トルクが必要な重切削向け。騒音・振動と熱管理に配慮が必要。
特殊ベアリング：空気軸受（超高速・低振動）、磁気軸受（非接触で超寿命・清浄環境向け）、ハイブリッドセラミック（高速・耐熱）。
3. 産業別の主な活躍フィールド
CNCマシニング／旋削複合：アルミ・鋼・チタンの高速加工、リジッドタッピング、微細穴加工。高出力・高剛性が切削品質とタクトを左右。
研削・ラッピング：面粗度Raの安定、ビビり抑制、砥石周速の厳密制御。熱変位の小ささが精密形状を守る鍵。
PCB/電子部品：微小径ドリルの高回転安定化によりビット破損を抑制、スルーホール品質を均一化。
木工・建材：トリミング、ルータ、エッジ加工で高速・静粛。粉塵環境対応のシール性・冷却設計が重要。
半導体・ガラス・セラミック：ウェハスライス、ダイシング、端面研磨。空気軸受・超高速領域が主戦場。

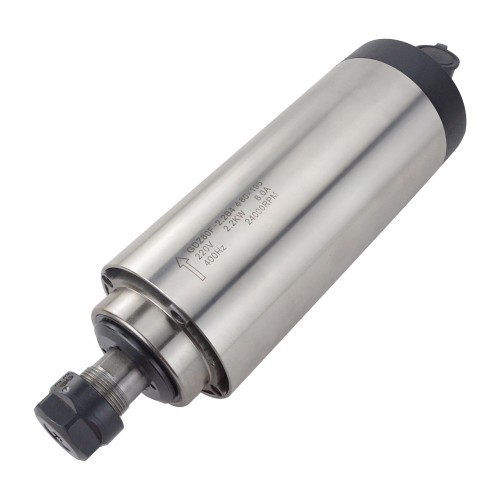

「写真の由来：CNC水冷スピンドルモーター110V 2.2KW 24000RPM 400Hz ER20コレット CNCインバータ(VFD)モーター」

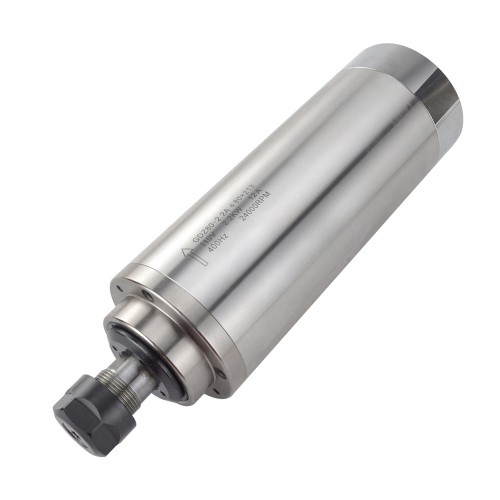

「写真の由来：CNC水冷スピンドルモーター110V 2.2KW 24000RPM 400Hz ER20コレット CNCインバータ(VFD)モーター」
医療・歯科：歯科ハンドピース用スピンドルやマイクロモータに派生。低騒音・低振動・滅菌耐性が求められる。
テキスタイル・フィルム：巻取り・スリットの速度安定が製品品位に直結。張力・速度の協調制御が鍵。
電池・EV部品：銅・アルミの高速切削、バリ低減、薄板・箔材加工の熱影響最小化に貢献。
航空宇宙：チタン・複合材の高精度加工。回転剛性と工具把持剛性、冷却の一体最適化が歩留まりを左右。
4. 精密運転がもたらす価値
加工品質の安定：回転振れ・熱変位・速度脈動の低減で、面粗さ・寸法精度・形状精度を安定化。
工具寿命の延伸：芯ぶれ低減と最適切削点の維持で、チッピング・摩耗を抑制しTCOを削減。
タクト短縮と歩留まり改善：高回転のまま確実に送りを上げられ、再加工・スクラップを抑える。
静音・安全：バランスの良い回転は作業環境を改善し、破断・発熱リスクを下げる。
省エネ：高効率駆動、MQL（最少量潤滑）、最適冷却で消費電力とクーラント負荷を低減。
5. 選定と設計・運用のポイント
加工要件を数値で定義：材質、刃径、必要周速・送り、切込、要求Ra/形状精度から、必要トルク・回転数・出力を逆算。
剛性＆ベアリング仕様：工具突出量・把持方式・負荷スペクトルに合わせ、軸受タイプと予圧・潤滑方式を最適化。
熱設計と補償：冷却回路、サーマルバリア、熱源配置。必要に応じてスピンドル伸びのリアルタイム補正を実装。
制御パラメータ：加減速プロファイル、トルクリミット、ジャーク制限、回転同期（回転＋送り協調）を最適化。
ツールバランス＆チャッキング：G2.5等級のバランス化、熱収縮チャックやHSC対応コレットで芯振れを最小化。
状態監視と予知保全：振動・温度・電流・軸方向変位のしきい値管理、トレンド解析でベアリングや潤滑劣化を早期発見。
メンテナンス：クーラント管理、センサ校正、シール点検、フィルタ交換、工具シャンクの清浄維持をルーチン化。
6. 最新トレンド
HSC/HPCの両立：高速切削（HSC）と高能率切削（HPC）を切り替え可能な広範囲トルク曲線。
マグネット／空気軸受の台頭：超高速・低振動・クリーン環境対応を強化。
デジタルツイン＆AIチューニング：加工条件とスピンドル状態を統合し、最適回転数・送りを自動探索。
MQL・ドライ加工：環境負荷と後処理コストの低減、切削点の熱・潤滑を最小量で最適化。
まとめ
スピンドルモーターは、高回転・高精度・高剛性・高度制御を凝縮した“加工品質の要”。適切なタイプ選定・熱/剛性設計・制御チューニング・ツール管理・状態監視を一体で磨き込むほど、タクト短縮・品質安定・工具寿命・省エネのすべてが伸び、投資効果は加速します。用途に応じた最適化を重ねることで、スピンドルは現場の競争力を着実に底上げします。
